버스바 리본 생산 설비 개요
버스바 리본 생산 설비는 태양광(PV) 모듈에서 태양전지(Cell)와 정션 박스(Junction Box) 사이의 전류를 전달하는 평판 구리 리본을 생산하는 장비입니다. 인터커넥트 리본과 달리 버스바 리본은 더 넓은 폭과 높은 전류 전달 능력을 갖추고 있어 고출력 태양광 모듈에 필수적인 부품입니다.
일반적으로 버스바 리본은 두께 0.20~0.50 mm, 폭 3.0~6.0 mm 범위로 생산됩니다. 이러한 규격은 우수한 전기전도성, 뛰어난 내식성 및 장기간의 신뢰성을 제공하여 태양광 모듈의 발전 효율과 성능을 극대화합니다.
버스바 리본과 인터커넥트 리본의 주요 차이점
버스바 리본은 인터커넥트 리본보다 폭이 넓고 전류 전달 용량이 높아 고효율·고출력 태양광 모듈에 사용됩니다.
- About Company
버스바 리본 생산 공정
주요 생산 단계

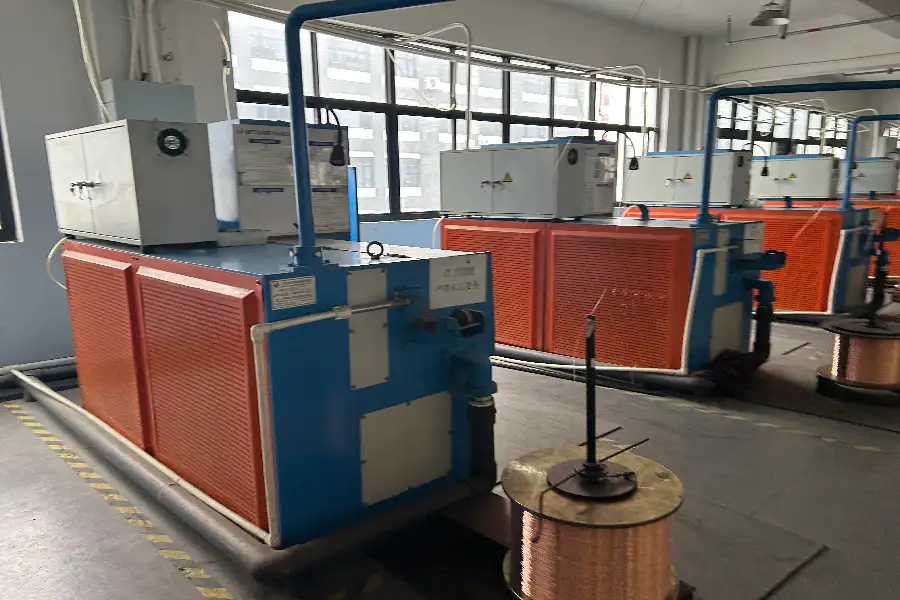

- 다단 와이어 드로잉: 조압, 중간 및 미세 드로잉을 통해 목표 와이어 직경 구현

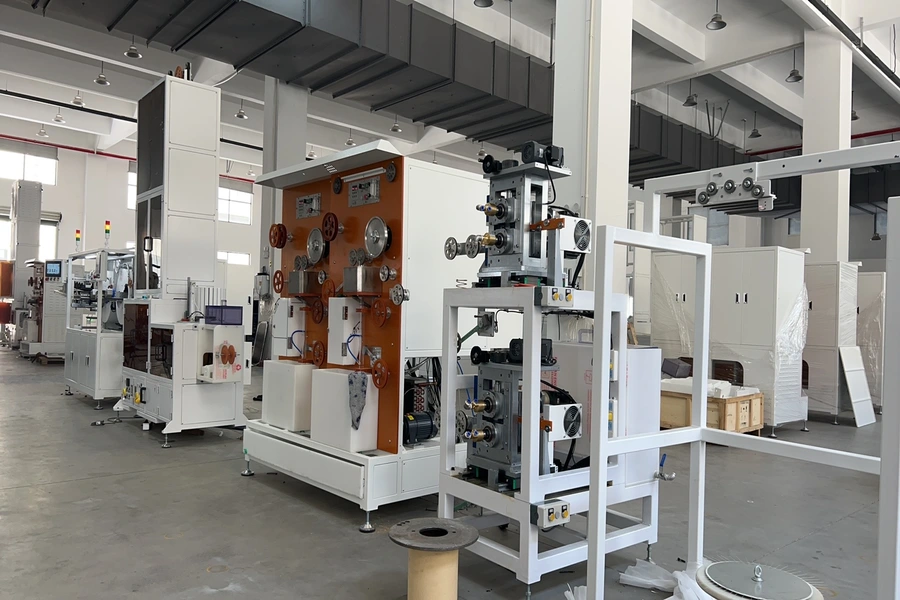

- 어닐링 퍼니스: 연성과 전기전도성 향상

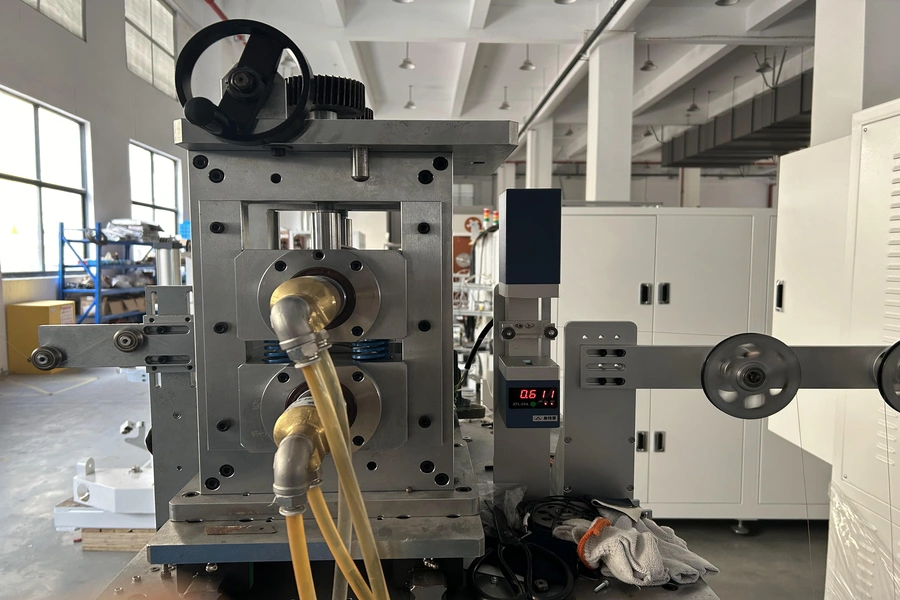

- 정밀 압연: 원형 와이어를 정밀한 버스바 리본으로 평탄화
- 다단 평각 와이어 성형(선택 사항): 치수 정밀도와 표면 품질 향상
- 표면 처리 및 세척: 산화층과 오염물을 제거하여 코팅 접착력 향상

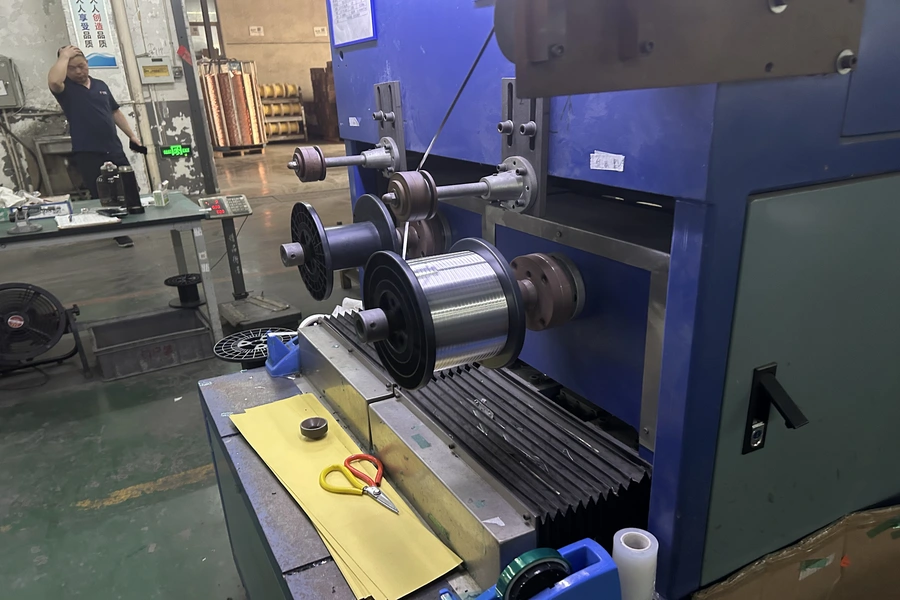

- 도금 라인: 균일한 주석 또는 주석 합금 코팅 적용으로 납땜성 향상
- 권취 시스템: 안정적인 장력 제어 및 균일한 권취

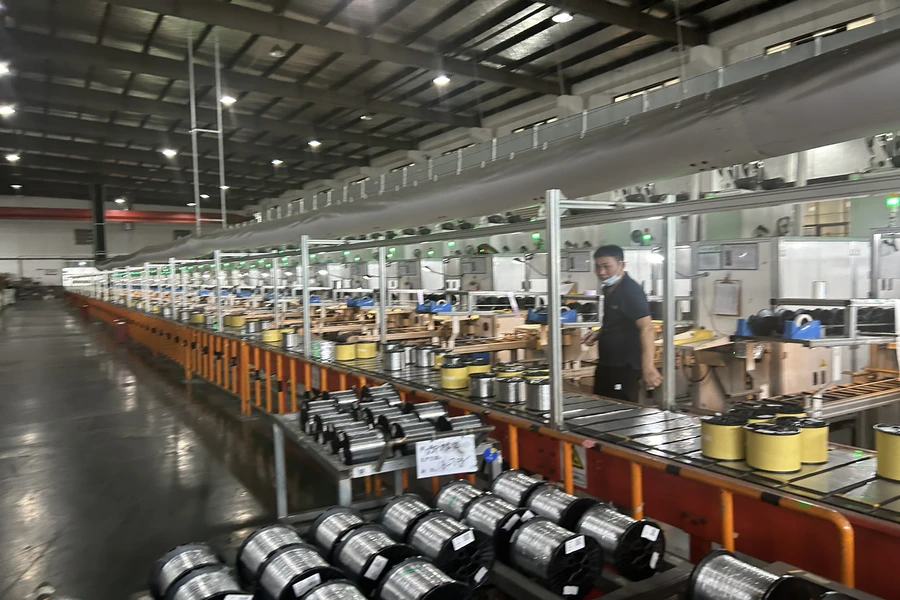

- 포장 시스템(선택 사항): 보관 및 운송 중 리본 표면 보호
- About Company

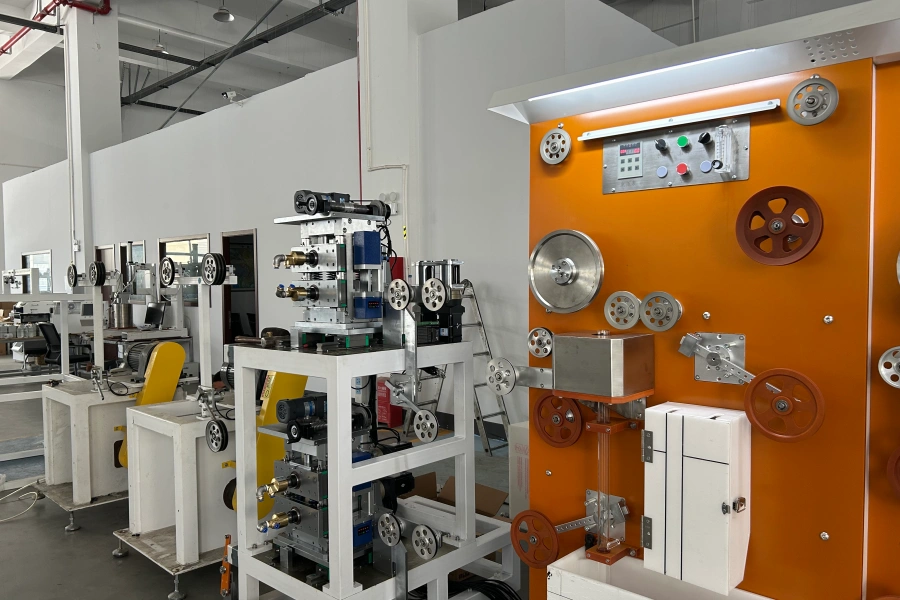

버스바 리본 사양
일반 사양
- 두께: 0.20 ~ 0.50 mm
- 폭: 3.0 ~ 6.0 mm
- 소재: 고순도 구리
- 코팅: 주석 또는 주석 합금
- 코팅 두께: 고객 요구사항에 따라 맞춤 제작 가능

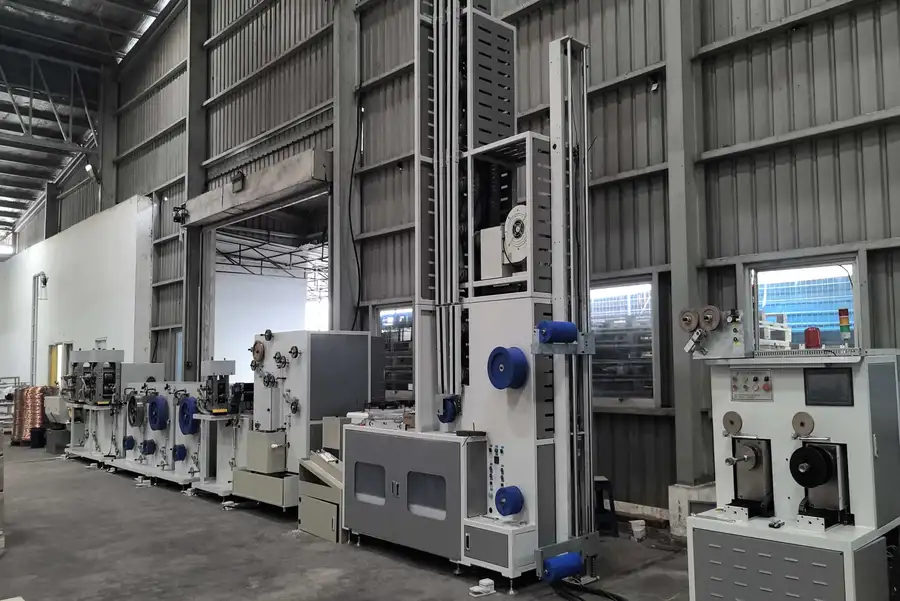

버스바 리본 생산 라인 구성
- About Company
기술 특징
- 고출력 태양광 모듈에 적합한 높은 전류 전달 능력
- 낮은 전기저항과 안정적인 전도성
- 뛰어난 코팅 균일성 및 접착력
- 정밀한 두께 및 폭 제어
- 연속 고속 생산 가능
- 고정밀 성형 공정(옵션) 지원
- About Company
왜 SKY BLUER를 선택해야 합니까?
풍부한 경험과 전문성
- 30년 이상의 PV 리본 생산 라인 구축 경험
- 원재료부터 완제품까지 제공하는 턴키 솔루션
- 안정적이고 신뢰성 높은 생산 성능
- 고객 요구에 맞춘 맞춤형 엔지니어링 및 레이아웃 설계
- 전문 기술 지원 및 체계적인 애프터서비스
- About Company
Sky Bluer Environmental Technology Co., Ltd. 소개
15년 이상의 업계 경험을 바탕으로 **스카이 블루어 환경기술 유한회사(Sky Bluer Environmental Technology Co., Ltd.)**는 버스바 생산 라인, PV 리본 생산 설비 및 인터커넥트 리본 시스템 분야의 턴키 솔루션 전문 기업입니다.
당사는 공장 전체 레이아웃 설계와 생산 공정 최적화를 통해 모든 생산 단계를 유기적으로 연결하는 통합 솔루션을 제공합니다. 원재료 가공부터 최종 버스바 리본 생산까지 모든 공정을 정밀하게 설계하여 우수한 품질, 높은 생산 효율 및 장기적인 설비 안정성을 실현합니다.
Common Questions
FAQ
버스바 리본은 어디에 사용됩니까?
버스바 리본은 태양광(PV) 모듈에서 태양전지의 전류를 정션 박스로 전달하는 핵심 부품입니다.
일반적인 규격은 두께 0.20~0.50 mm, 폭 3.0~6.0 mm이며, 모듈 사양에 따라 리본당 5~20 A의 전류를 전달하도록 설계됩니다. 뛰어난 전도성과 기계적 강도로 전력 손실을 최소화하고 태양광 모듈의 발전 효율을 향상시킵니다.
버스바 리본과 인터커넥트 리본의 차이점은 무엇입니까?
버스바 리본은 인터커넥트 리본보다 폭과 두께가 크며 더 높은 전류를 전달하도록 설계되었습니다.
- 버스바 리본
- 폭: 3.0~6.0 mm
- 두께: 0.20~0.50 mm
- 전류: 5~20 A
- 인터커넥트 리본
- 폭: 1.0~2.5 mm
- 두께: 0.10~0.30 mm
- 전류: 1~5 A
버스바 리본은 고출력 모듈용이며, 인터커넥트 리본은 태양전지(Cell) 간 연결에 사용됩니다.
버스바 리본이 인터커넥트 리본보다 넓은 이유는 무엇입니까?
버스바 리본은 고효율 및 대형 태양광 모듈에서 요구되는 높은 전류를 전달하기 위해 폭이 더 넓게 설계됩니다.
넓은 단면적은 전기저항을 감소시키고 전력 손실을 최소화하여 발전 효율을 향상시킵니다. 반면 인터커넥트 리본은 셀 간 연결용으로 상대적으로 낮은 전류(1~5A)를 전달하도록 설계됩니다.
버스바 리본 생산에는 어떤 장비가 필요합니까?
완전한 버스바 리본 생산 라인은 다음과 같은 핵심 설비로 구성됩니다.
- 다단 와이어 드로잉 시스템
- 조압, 중간 및 미세 드로잉을 통해 구리 와이어를 원하는 직경까지 가공
- 어닐링 퍼니스
- 구리의 연성과 전기전도성 향상

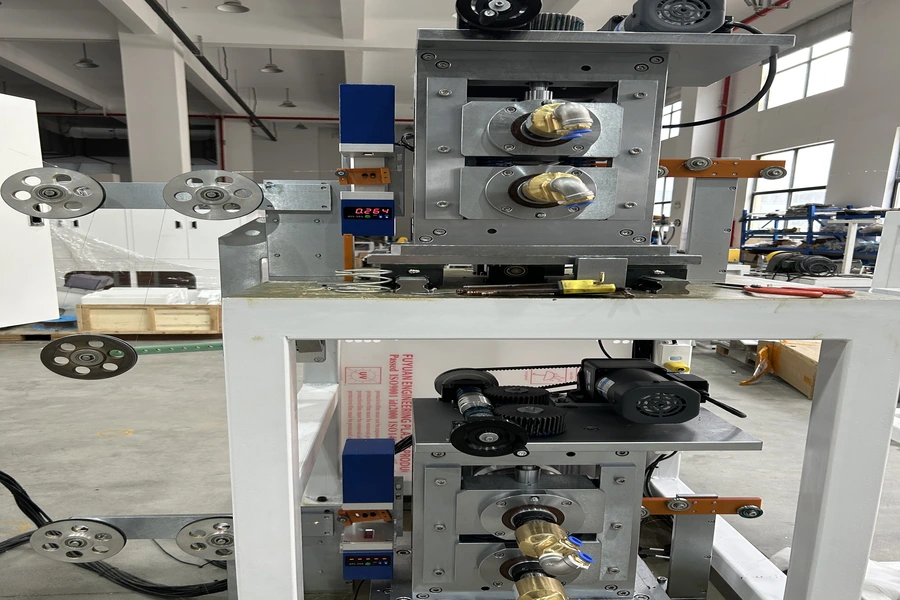

- 정밀 압연기
- 원형 와이어를 평판 리본으로 가공하며 두께와 폭을 ±0.002 mm 수준으로 제어
- 성형 시스템
- 치수 정확도와 표면 품질 향상
- 도금 라인
- 2~5 μm 두께의 주석 또는 주석 합금 코팅 적용
- 권취 시스템
- 정밀 장력 제어를 통한 안정적인 권취
이들 시스템은 긴밀하게 연동되어 엄격한 치수 공차, 0.003 Ω/m 이하의 낮은 전기저항 및 우수한 기계적 강도를 갖춘 버스바 리본을 생산합니다.
