에나멜 사각 동선 생산 라인

스카이 블루어(SKY BLUER)는 정밀 압연, 소둔, 에나멜 코팅 시스템이 통합된 고급형 에나멜 사각 동선 생산 라인을 제공합니다. 본 솔루션은 제조사가 원형 동선을 고정밀 사각 도체로 가공한 후 절연 에나멜 코팅을 진행할 수 있도록 지원하며, 안정적인 품질, 높은 생산 효율 및 국제 표준 준수성을 보장합니다.

사각 동선의 정의 및 장점

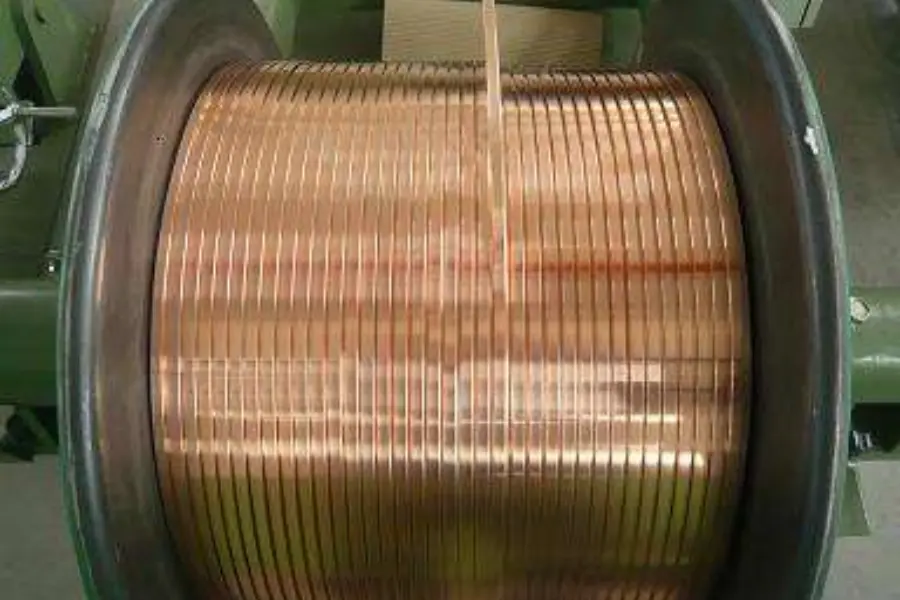

에나멜 사각 동선은 사각 단면의 평판형 도체 표면에 절연 에나멜 층을 코팅한 제품입니다.

기존 원형 동선에 비해 다음과 같은 우수한 특성을 갖습니다.

슬롯 충전률 향상
공간 활용도 개선
열 방출 성능 향상
에너지 손실 저감
컴팩트한 권선 설계 가능

성능 최적화와 소형화가 필수적인 고효율 전기 기기 분야에서 폭넓게 사용됩니다.

적용 분야

에나멜 사각 동선은 다양한 산업 분야에 적용됩니다.

전동기 (산업용 모터, 전기차 모터)
변압기 및 인덕터
발전기 및 교류 발전기
HVAC 압축기
신재생 에너지 시스템
송배전 전력 기기

국제 표준 및 기술 요건

사각 동선 생산은 다음 국제 표준을 준수합니다.

IEC 60317 시리즈
IEC 60317-0-2 (사각 동선 일반 요건)
UL 규격
BS 규격

주요 기술 요건은 다음과 같습니다.

엄격한 치수 공차 관리
폭/두께 비율 정밀 제어
부드러운 코너 반경(R각) 구현
안정적인 에나멜 절연 성능
내열 등급 준수 (120°C ~ 240°C 클래스)

대표 규격, 공차 및 코너 R각 사양

일반 규격 범위

두께: 0.3mm – 10.0mm
폭: 1.0mm – 22.0mm
폭/두께 비율: 1.4:1 ~ 8:1

치수 공차 기준

3.15mm 이하: ±0.030mm
3.15mm ~ 6.30mm: ±0.050mm
6.30mm ~ 12.50mm: ±0.070mm

코너 반경(R각)

모서리 부드러운 라운드 가공 필수
절연 피막 손상 방지
IEC 표준 기반 정밀 제어

생산 공정 개요

에나멜 사각 동선 생산 라인의 전체 공정은 다음과 같습니다.

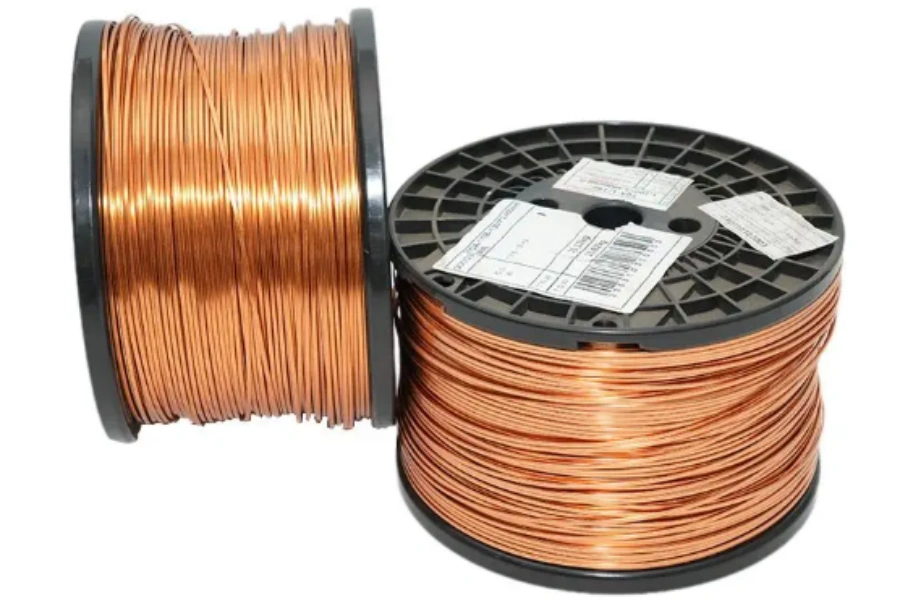

원재료 준비

고품질 동봉 또는 원형 동선을 원재료로 사용합니다.

정밀 압연

다단 압연 시스템을 통해 원형 동선을 고정밀 사각 단면으로 성형하여 치수 정확도를 확보합니다.

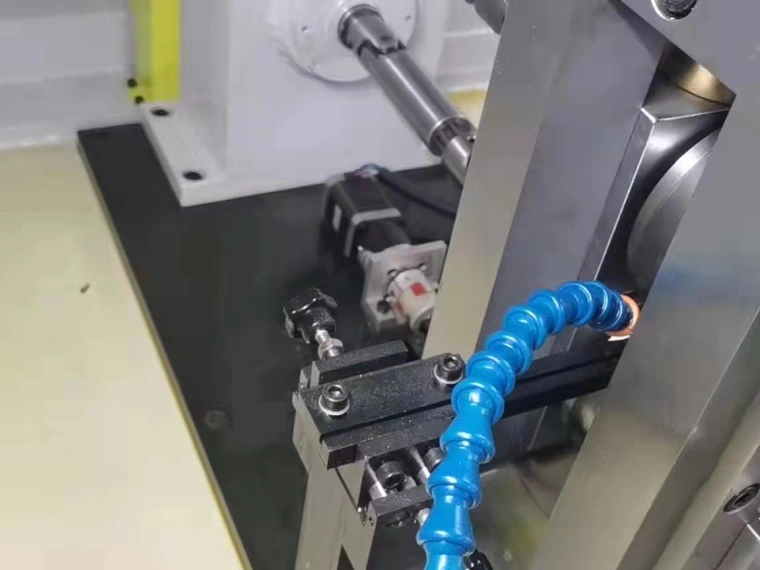

소둔 처리

열처리를 통해 동선의 연성을 회복하고 전기 전도성을 향상시킵니다.

표면 세정

표면 산화물을 제거하여 에나멜 코팅의 밀착력을 극대화합니다.

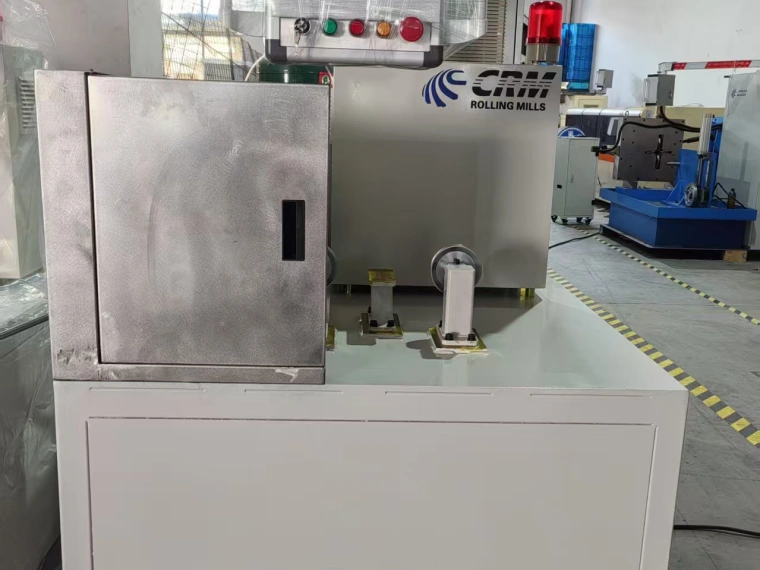

에나멜 코팅 공정

정밀 경화 오븐이 연동된 다층 코팅 시스템으로 균일한 절연층을 형성합니다.

냉각 및 권취

가공 완료 제품을 냉각 후 스풀에 권취하여 포장 및 출하를 준비합니다.

당사 사각 동선 생산 기술력

스카이 블루어는 단순 장비 공급을 넘어 사각 동선 생산 전 과정 토탈 솔루션을 제공하는 기업입니다.

자사 압연 기술의 핵심 성능은 다음과 같습니다.

원형 동선 → 사각 동선 정밀 성형 기술
다단 정밀 성형으로 치수 안정성 확보
폭, 두께, 모서리 형상 균일 제어

이 외에도 전 생산 라인 토탈 지원 서비스를 제공합니다.

사각 동선 성형용 압연 밀
절연 코팅용 에나멜 설비
성형+코팅 통합 생산 라인
공장 설계 및 배치 턴키 솔루션

원재료부터 완성 에나멜 동선까지 전 공정 맞춤형 생산 솔루션을 제공합니다.

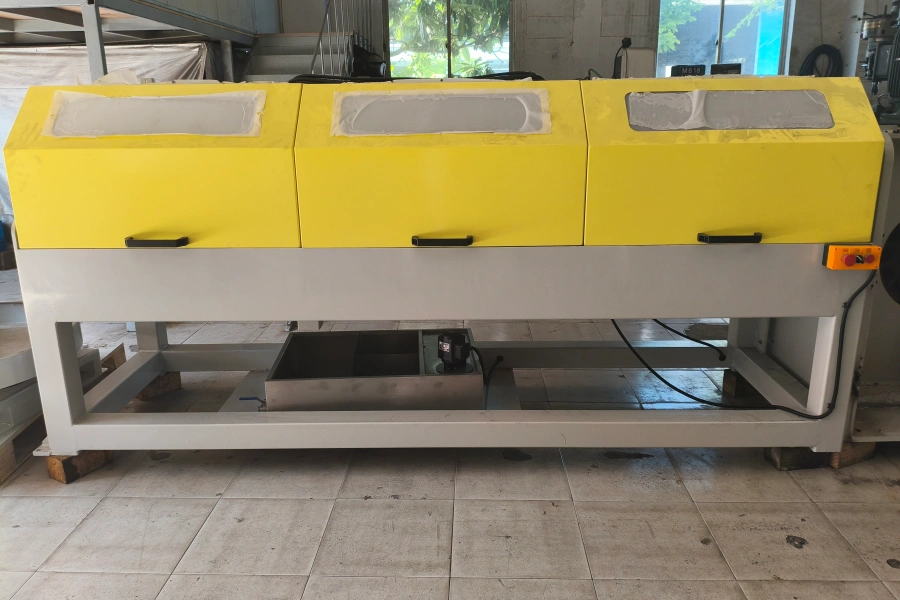

사각 동선 압연기

당사 압연 밀은 사각 동 도체 고정밀 성형에 최적화 설계되었습니다.

주요 특징

다단 스탠드 압연 구성
초정밀 치수 제어 시스템
안정적인 장력 제어 기술 탑재
연속 산업 생산에 최적화
다양한 와이어 규격 가변 조정 가능
소둔 및 후공정 설비 완벽 연동

본 설비를 통해 균일한 사각 단면 형상과 우수한 표면 품질의 제품 생산이 가능합니다.

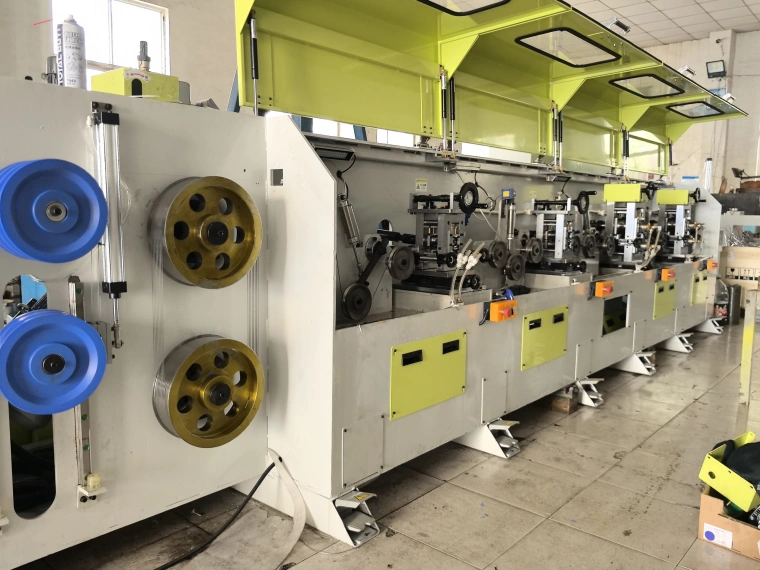

에나멜 코팅 시스템

당사 에나멜 설비는 안정적인 절연 코팅 성능을 구현하며 다음과 같은 특징을 갖습니다.

다층 에나멜 균일 도포
정밀 온도 제어 경화 오븐
안정적인 온도 관리 시스템
균일한 코팅 두께 구현
우수한 코팅 밀착력

제품의 내열 등급 및 절연 사양에 맞춰 시스템 커스텀 구성이 가능합니다.

턴키 공장 솔루션

당사는 사각 동선 생산 공장 구축을 위한 완전 턴키 솔루션을 제공합니다.

공정 설계 및 엔지니어링
장비 사양 구성
공장 배치 설계
현장 설치 및 시운전
작업자 교육 및 지속 기술 지원

최적화된 생산 흐름과 안정적인 생산량을 확보하여 고객이 신속하게 양산을 시작할 수 있도록 지원합니다.

사각 동선의 활용 장점

사각 동선은 효율성, 공간 활용도, 열성능이 중요한 분야에서 기존 원형 동선보다 월등한 경쟁력을 갖습니다.

사각 단면 구조는 권선 간 틈새를 최소화하여 더 조밀한 권선 구조를 실현하고 전기 기기의 전반적인 성능을 향상시킵니다.

핵심 장점

높은 슬롯 충전률 동일 공간에 더 많은 구리 도체를 적층할 수 있어 전력 밀도가 향상됩니다.
에너지 효율 개선 권선 틈새를 줄이고 구조를 최적화하여 전기 손실을 감소시킵니다.
자재 및 권선 손실 절감 도체 활용률이 높아 전류 전송 효율이 극대화됩니다.
컴팩트한 코일 설계 동일 출력 성능에서 전기 기기의 소형화 및 경량화가 가능합니다.
향상된 방열 성능 넓은 접촉 면적과 조밀한 권선 구조로 열 방출 효율이 개선됩니다.

이러한 장점으로 사각 동선은 현대 고성능 전기 기기의 핵심 소재로 선택받고 있습니다.

당사 생산 라인의 기술적 강점

압연+에나멜 코팅 통합 솔루션
고정밀·고안정성 가동 성능
생산량 맞춤형 커스텀 가능
다양한 와이어 사양 호환
에너지 절감형 설계
산업용 연속 양산 특화 설계
국제 표준 완벽 준수

서비스 적용 산업

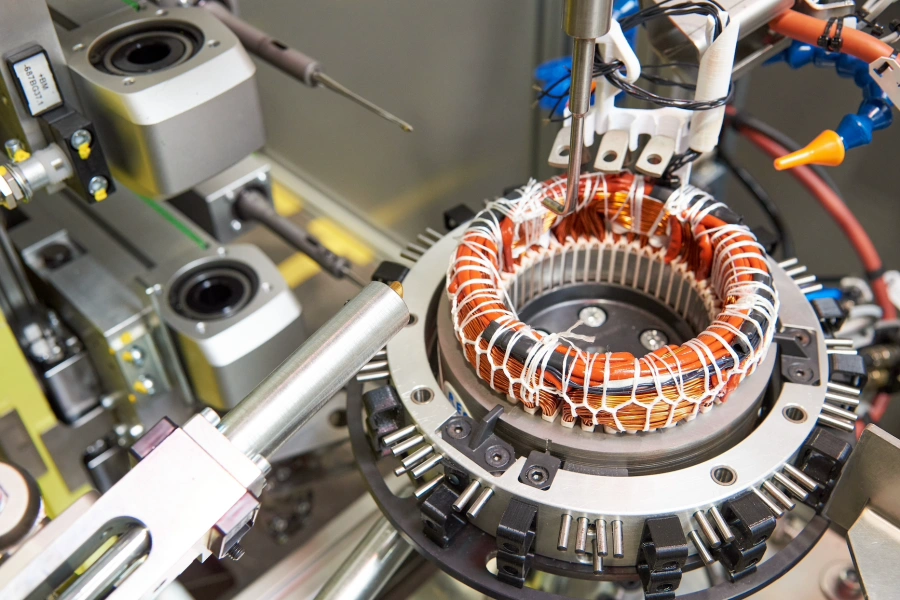

모터 제조 산업
변압기 산업
전기 공학 산업
신재생 에너지 분야
자동차 및 전기차 산업
전력 기기 제조 산업

맞춤형 솔루션 제공

모든 프로젝트는 고객 환경이 상이하므로, 당사는 다음 조건에 기반한 맞춤형 라인 구성을 제공합니다.

생산 필요 와이어 규격 범위
목표 생산량
공장 현장 배치 조건
자동화 수준 요건
적용 시장 및 준수 표준

맞춤 솔루션 문의

에나멜 사각 동선 생산 설비 도입 또는 완전 생산 라인 구축을 계획 중이시라면 언제든지 문의해 주시기 바랍니다.

당사 엔지니어팀이 고객의 기술 사양 및 생산 목표에 부합하는 최적의 시스템을 설계해 드립니다.
