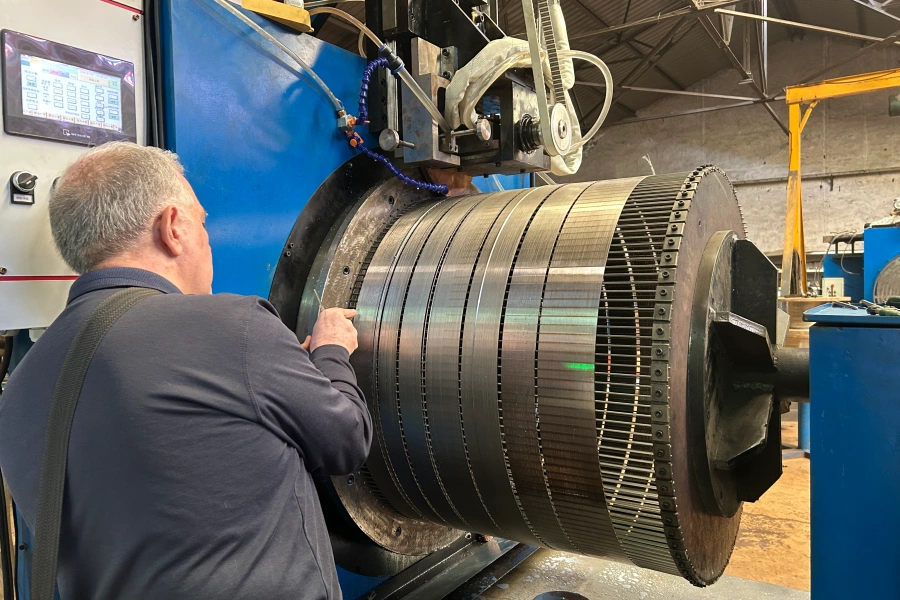

쐐기 와이어 스크린 생산 라인

연속 슬롯 개구부를 갖춘 고정밀 여과용 스크린 제작 전용 완전형 쐐기 와이어 스크린 생산 라인으로, 수처리, 석유가스, 광업 및 산업 분리 공정에 폭넓게 적용됩니다.

쐐기 와이어 스크린 생산 라인 개요

본 생산 라인은 정밀한 슬롯 형상과 높은 구조 강도를 갖는 형재 와이어 기반 여과 제품을 제조하도록 설계되었습니다. 생산 공정은 쐐기 형상의 형재 와이어를 성형한 뒤 지지봉에 용접해 연속적인 슬롯 틈새를 형성하는 방식으로 진행됩니다.

업계 최고 수준의 쐐기 와이어 제품은 정밀도, 내구성, 막힘 저항성으로 널리 인정받고 있으며, 까다로운 여과 환경에서 필수적인 특성입니다.

스카이 블루어 환경기술 유한회사(Sky Bluer Environmental Technology Co., Ltd.)는 성형, 용접, 정렬, 마감 공정을 안정적이고 효율적인 하나의 시스템으로 통합한 맞춤형 쐐기 와이어 생산 라인 솔루션을 제공합니다.

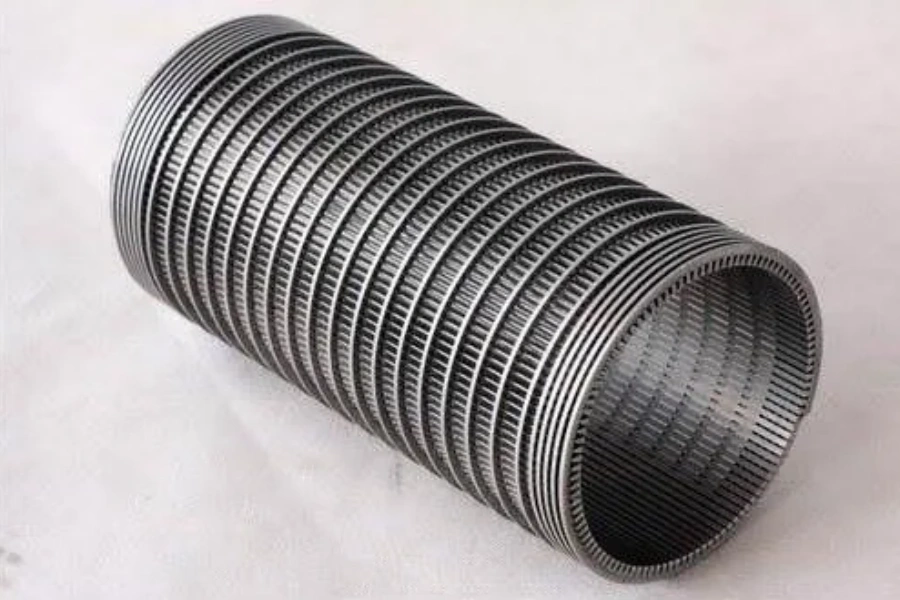

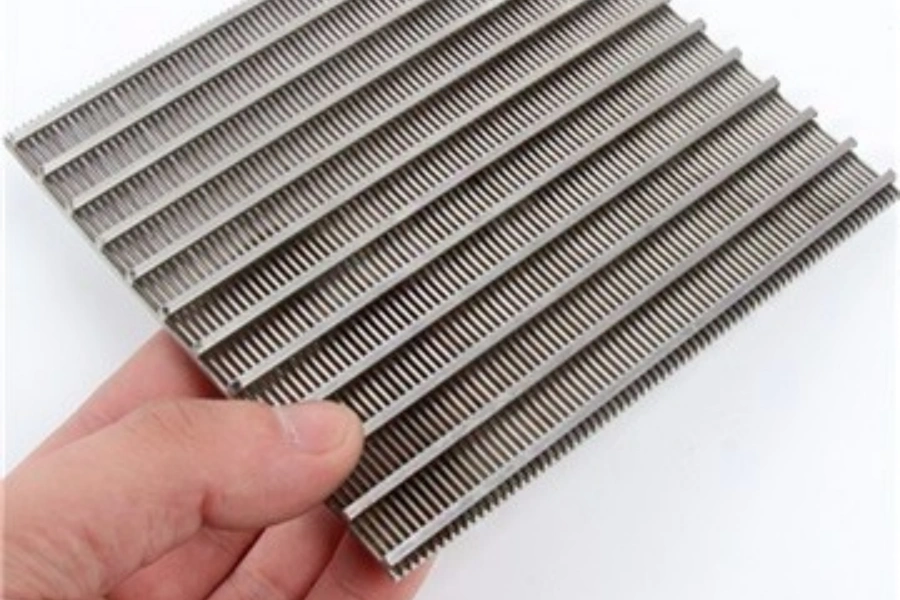

쐐기 와이어 스크린이란 무엇인가요?

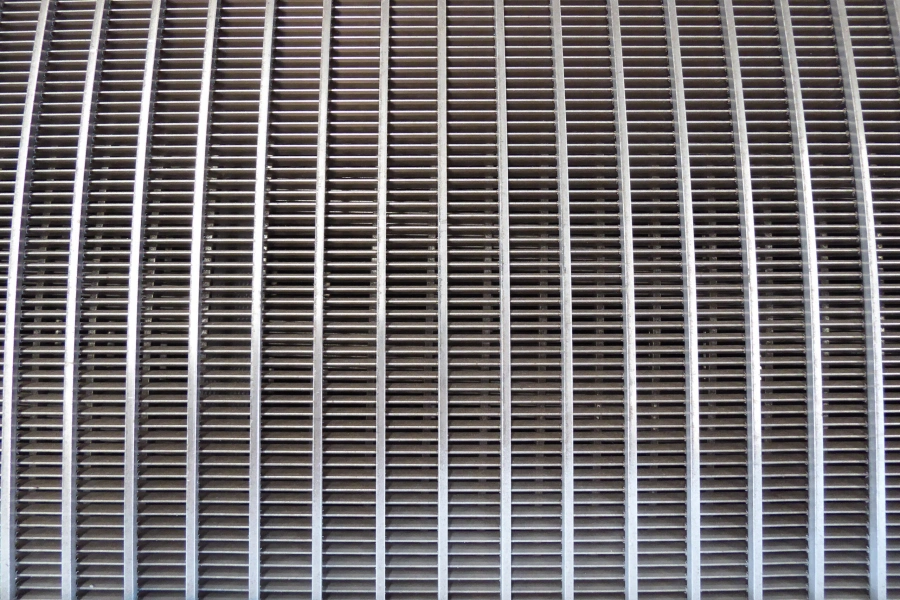

쐐기 와이어 스크린은 V자 형태의 형재 와이어를 지지봉 위에 용접해 연속 슬롯 틈새가 형성된 견고한 구조물로 제작됩니다.

해당 구조는 다음과 같은 장점을 제공합니다.

균일하고 정밀한 슬롯 간격 제어
높은 기계적 강도
우수한 막힘 방지 성능
가혹한 환경에서 긴 사용 수명

일정한 분리 성능이 요구되는 산업용 여과 시스템에 광범위하게 사용됩니다.

쐐기 와이어 스크린 생산 공정

일반적인 제조 공정은 다음 단계로 구성됩니다.

원선을 쐐기 형태로 압연 성형하는 형재 와이어 압연
지지봉 공급 및 위치 고정
저항 용접 작업
정렬 및 교정
규격에 맞는 절단
표면 마감 및 제품 수거

이 공정을 통해 형재 와이어가 정확하게 성형되고 견고하게 용접되어 슬롯 틈새의 균일성과 제품 구조 안정성이 유지됩니다.

스테인리스 스틸 쐐기 와이어 생산 라인 핵심 구성 장치

형재 와이어 압연 밀 시스템

정밀 압연 롤, 와이어 인발기, 터크헤드 압연기 탑재
형상 규격 조절 가능
안정적인 연속 성형 지원
스테인리스 스틸 및 합금 소재 가공 적합

지지봉 공급 시스템

자동화 공급 메커니즘 탑재
일정한 간격과 정렬 상태 유지 제어
다양한 직경의 지지봉 호환 가능
연속 가동 운영 지원

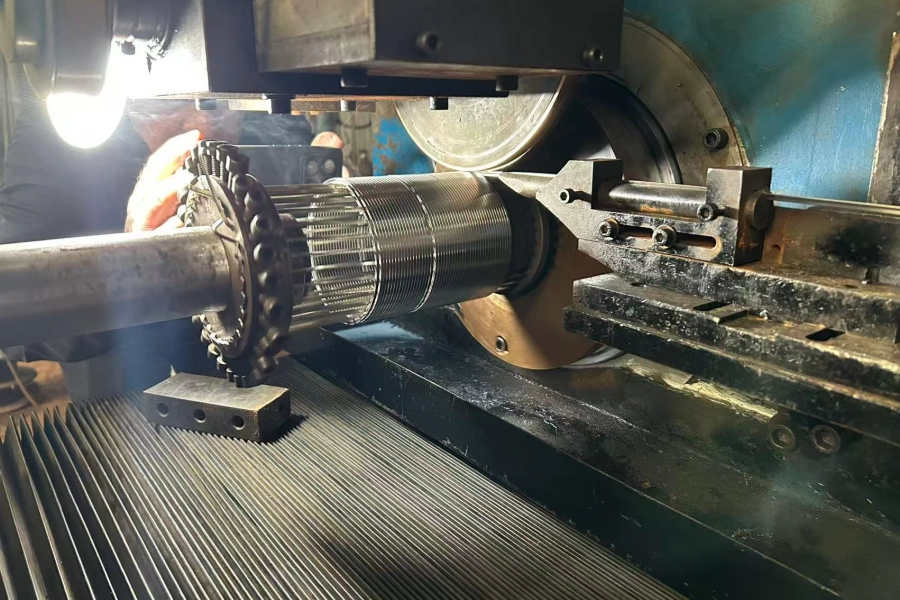

저항 용접 시스템

고정밀 용접 제어
균일하고 안정적인 용접 이음부 확보
소재별 용접 파라미터 조절 가능
쐐기 와이어 스크린 구조적 완결성 보장

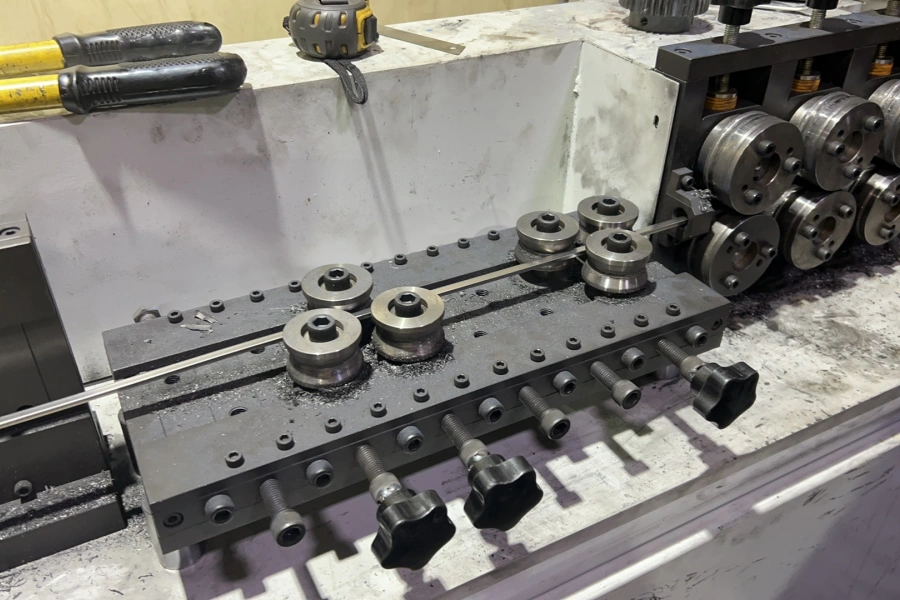

정렬 및 교정 유닛

다중 롤 정렬 시스템 적용
사양에 따라 구성 변경 가능
직진도 및 치수 정밀도 향상

절단 및 수거 시스템

자동/반자동 절단 방식 선택 가능
길이 정밀 제어
효율적인 소재 이송 처리
연속 생산 라인에 최적화

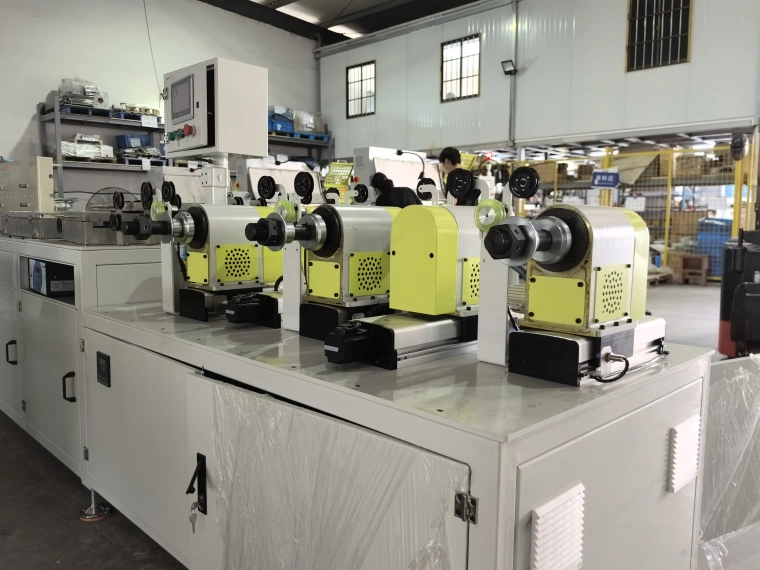

품질 검사 및 표면 처리 유닛

표면 결함 자동 검사 시스템
치수 및 형재 정밀도 실시간 모니터링
연마, 버 제거, 부동태화 등 표면 마감 옵션 제공
업계 규격에 부합하는 균일한 제품 품질 확보

금속 쐐기 와이어 생산 라인 주요 특징

산업용 연속 대량 생산에 최적화된 설계
고정밀 성형 및 용접 성능 구현
안정적이고 재현성 높은 제조 품질
다양한 사양에 맞춰 라인 구성 유연하게 변경 가능
304, 316 등 스테인리스 스틸 소재 호환
사용 환경 요구사항에 따라 맞춤형 설계 제작

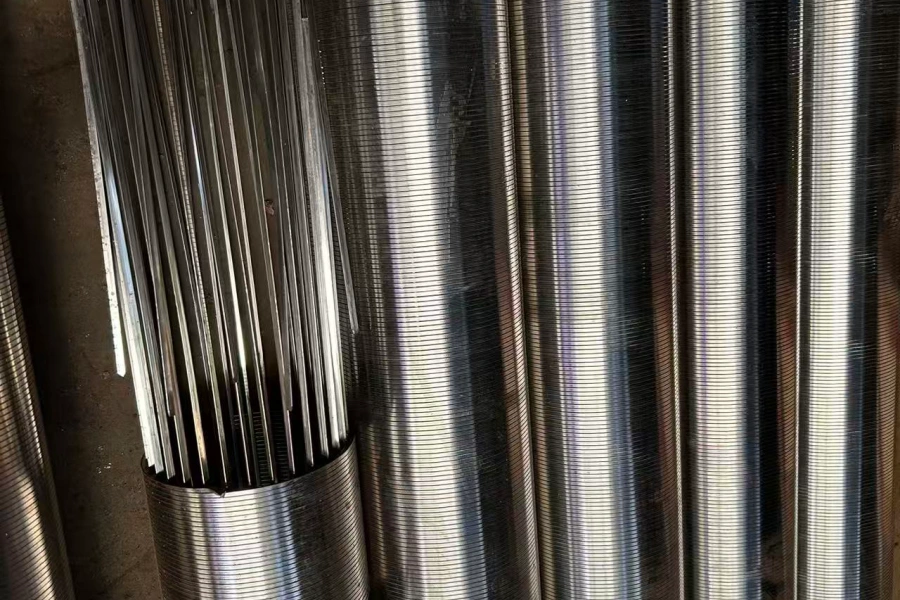

스테인리스 쐐기 와이어 규격 및 압연 가공 범위

스카이 블루어 환경기술은 압연 밀 기술을 생산 공정에 접목해 원선을 형상이 일치하고 정밀도 높은 쐐기 형재 와이어로 가공합니다.

대표적인 스테인리스 쐐기 와이어 규격

형재 와이어 폭: 1.0mm ~ 5.0mm
형재 와이어 높이: 1.5mm ~ 10.0mm
슬롯 틈새 간격: 0.02mm ~ 3.0mm
지지봉 직경: 2.0mm ~ 10.0mm
스크린 직경: 주문 제작 가능
스크린 길이: 주문 제작 가능

가공 공차

형재 와이어 공차: ±0.02mm ~ ±0.05mm
슬롯 틈새 공차: ±0.02mm ~ ±0.1mm
직진도: 산업 표준 기준 내 관리
용접 정밀도: 높은 반복 정밀도 유지

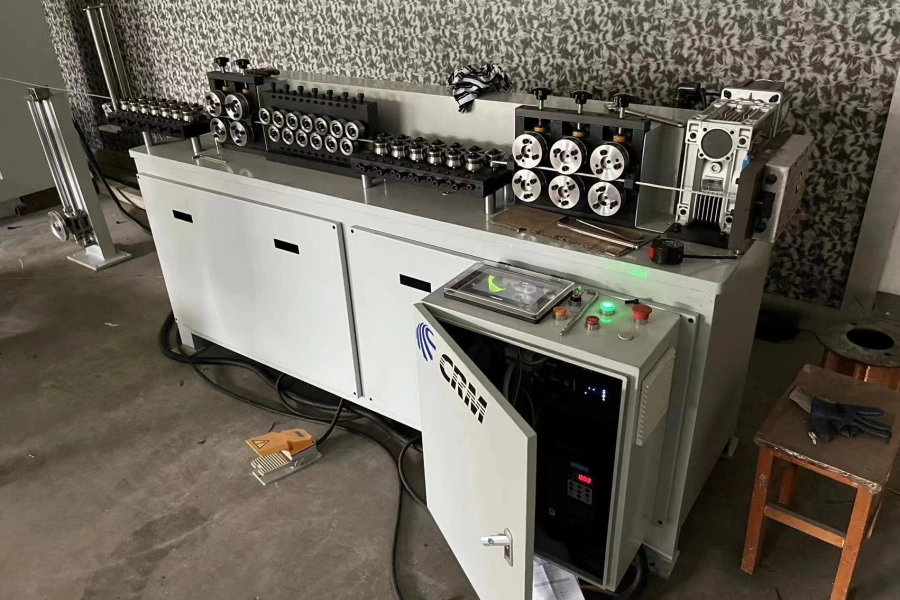

원선 → 쐐기 와이어 압연 공정

당사 압연 설비는 제어된 냉간 압연 공정을 통해 원선을 쐐기 형태의 형재 와이어로 성형합니다.

압연 설비 기본 사양

항목	규격 내용
원자재	스테인리스 스틸(304 / 316 / 기타 합금)
형재 와이어 가공 방식	압연 성형
용접 방식	저항 용접
슬롯 간격 범위	0.02mm ~ 3.0mm
생산 방식	연속 생산 / 맞춤형 생산
라인 구성	모듈식 / 턴키 방식
제어 시스템	PLC 자동 제어
조작 방식	반자동 / 전자동 선택 가능

쐐기 와이어 스크린 적용 분야

수처리 시스템
석유 및 가스 여과 공정
광물 채굴 및 선광 공정
식음료 산업
화학 및 석유화학 산업
산업용 고액 분리 공정

막힘 방지 구조와 높은 강도 덕분에 연속식 여과 공정에 적합합니다.

Common Questions

자주 묻는 질문(FAQ)

사용 가능한 소재는 무엇인가요?

304, 316 스테인리스 스틸 및 사용 환경에 맞는 기타 합금 소재를 적용할 수 있습니다.

제작 가능한 슬롯 간격은 어느 정도인가요?

기본 0.02mm~3.0mm 범위이며, 여과 요구 사항에 따라 맞춤 제작 가능합니다.

생산 라인 맞춤 제작이 가능한가요?

네, 스카이 블루어 환경기술에서 완전히 고객 맞춤형 솔루션을 제공합니다.

압연 방식 성형의 장점은 무엇인가요?

치수 안정성과 표면 품질이 더 우수하고 형재 형상이 균일하게 유지됩니다.

대량 산업 생산에 적합한가요?

네, 안정적인 연속 대량 산업 생산을 목표로 설계된 설비입니다.

생산 라인 사용 수명은 어느 정도인가요?

고품질 부품과 정밀 설계로 제작되었으며, 정기 유지보수 시 일반 산업 환경에서 평균 10년 이상 장기 사용 가능합니다.

스카이 블루어 환경기술을 선택하는 이유

당사는 와이어 가공 및 압연 기반 통합 생산 솔루션 전문 기업입니다.

생산 라인 전체 엔지니어링 설계 지원
성형, 용접, 압연 기술 통합 구축
업종별 맞춤형 설비 솔루션 제공
장기 가동 시 안정적인 설비 성능 유지
설계부터 시운전까지 전 과정 기술 지원

연관 제품 솔루션

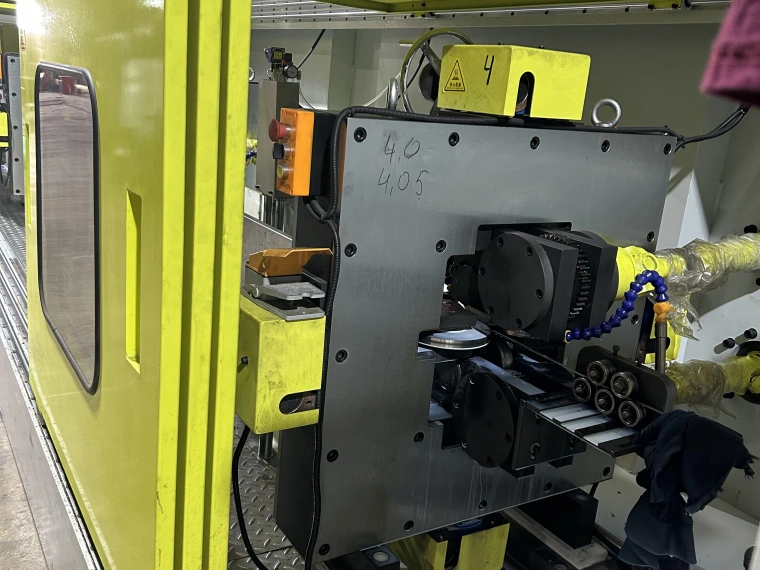

평선 와이어 생산 라인
스테인리스 스틸, 동, 합금 소재로 고정밀 평선을 연속 생산하는 완전 설비 시스템으로, 규격 커스터마이징 및 고품질 표면 가공이 가능합니다.

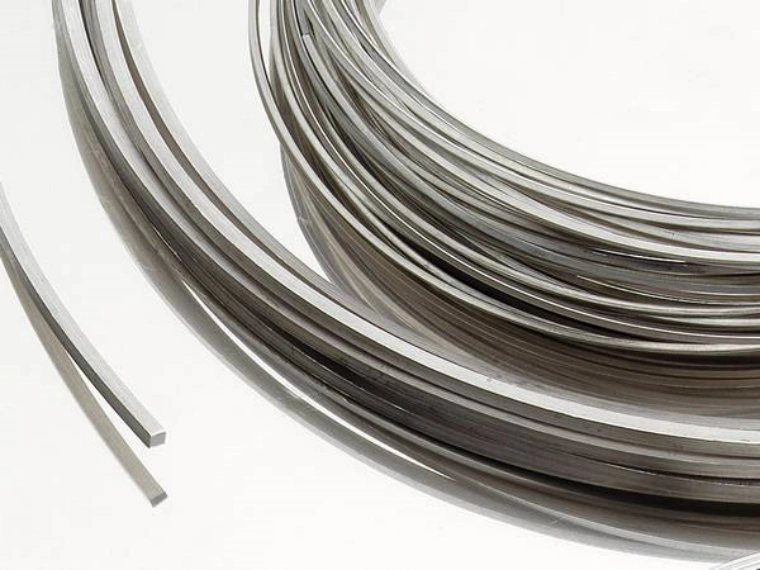

이형 와이어 생산 라인
원형, 정사각형, 직사각형 및 주문형 특수 형상 와이어를 제작하는 첨단 설비로, 형상 일치성과 기계적 물성이 우수합니다.
압연 밀 설비
형재 압연, 스트립 압연, 초정밀 압연기 등 산업용 와이어 형상 가공에 사용되는 고정밀 압연 장비 라인업입니다.
보조 설비
와이어 교정, 공급, 절단, 표면 처리 등 보조 기계로 생산 효율과 제품 품질을 향상시킵니다.

맞춤형 쐐기 와이어 생산 솔루션 문의

쐐기 와이어 스크린 생산 관련 요구사항은 스카이 블루어 환경기술로 문의 바랍니다.

당사 엔지니어팀이 고객 규격에 최적화된 완전 생산 라인을 설계해 효율적인 제조와 안정적인 설비 운영을 보장해 드립니다.
