인터커넥트 리본 생산 라인 (CRM2026)
- About Company

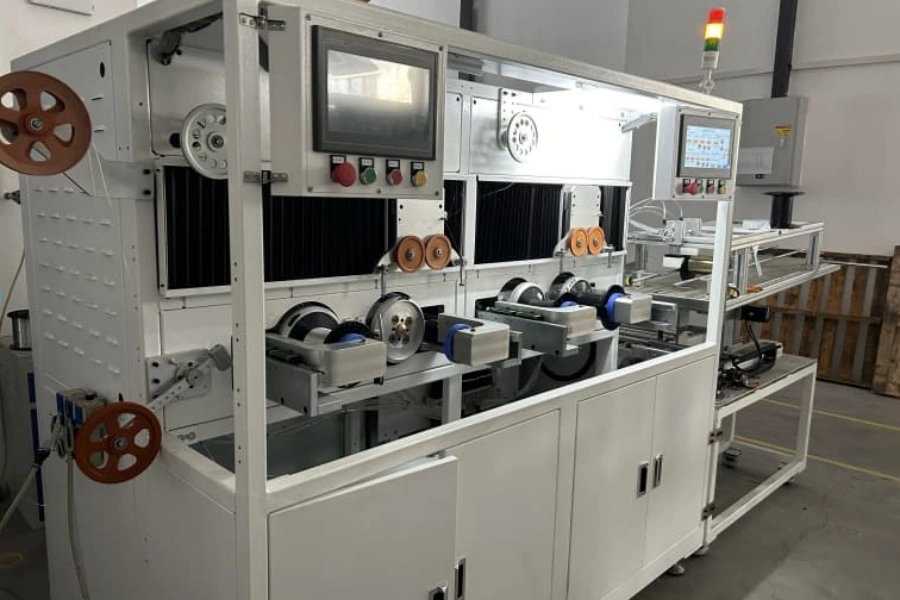

태양전지 인터커넥션용 턴키 인터커넥트 리본 생산 라인
당사의 CRM2026 인터커넥트 리본 생산 라인은 태양광 모듈 내에서 태양전지를 전기적으로 연결하는 고정밀 인터커넥트 리본을 제조하도록 설계되었습니다. 안정적인 전도성, 균일한 두께 및 뛰어난 납땜성을 통해 고효율 태양광 패널 제조에 최적의 성능을 제공합니다.
- 탭핑/인터커넥트 리본 생산에 적합
- 고정밀 두께 및 폭 제어
- 완전 자동화 연속 생산 시스템
- 맞춤형 레이아웃 설계 가능
- About Company
인터커넥트 리본이란?

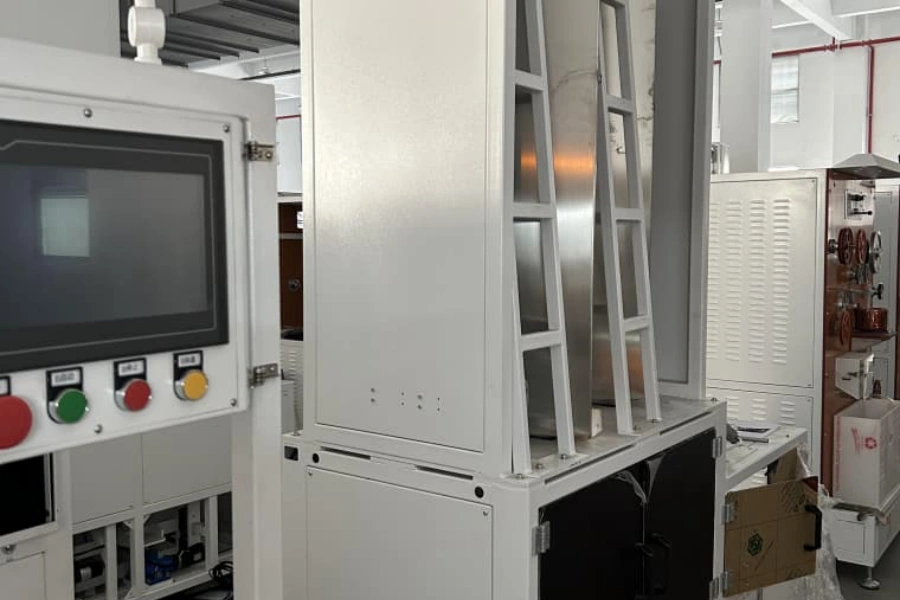

인터커넥트 리본(탭핑 리본이라고도 함)은 태양광 모듈 내 개별 태양전지를 연결하는 데 사용되는 평면 구리 도체입니다. 이 핵심 부품은 셀 간 전류 전달을 효율적으로 수행하며, 모듈의 전체 효율, 성능 및 신뢰성에 큰 영향을 미칩니다.

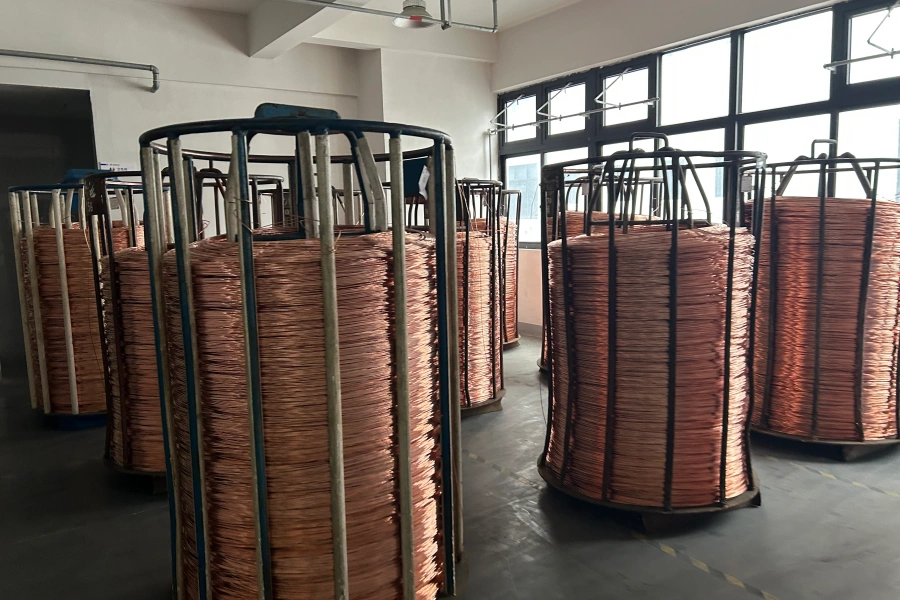

당사의 CRM2026 인터커넥트 리본 생산 라인은 완전한 PV 리본 생산 라인 솔루션의 일부로, 원재 구리 와이어 가공부터 완제품 리본까지 태양광 제조 공정에 원활하게 통합될 수 있도록 설계되었습니다.
- About Company
생산 공정 개요
CRM2026 인터커넥트 리본 생산 라인은 완전 자동화된 연속 생산 공정을 통해 구리 와이어를 리본으로 전환합니다. 이 공정은 태양광 모듈 인터커넥션 요구에 맞는 일관된 고품질 결과를 보장합니다.
생산 단계는 다음과 같습니다:
- 다단 와이어 드로잉: 굵기/중간/미세 드로잉을 통해 직경을 감소시키면서 소재 특성 유지

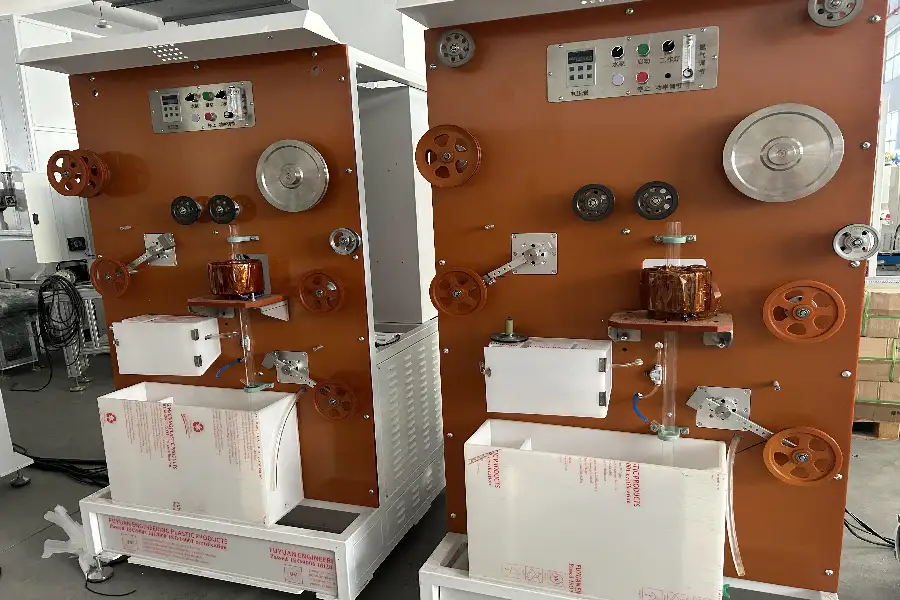

- 어닐링: 연성과 전도성을 향상시키기 위한 정밀 열처리

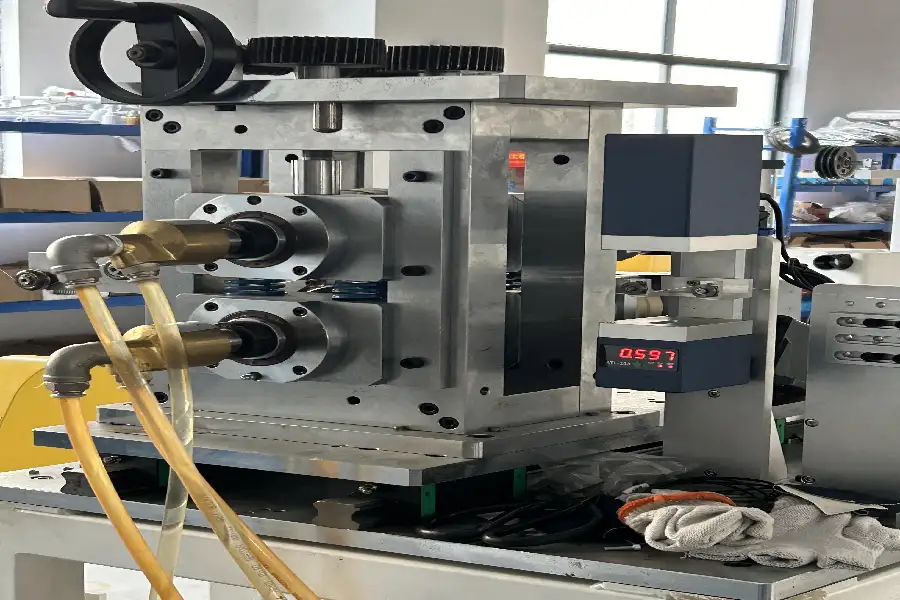

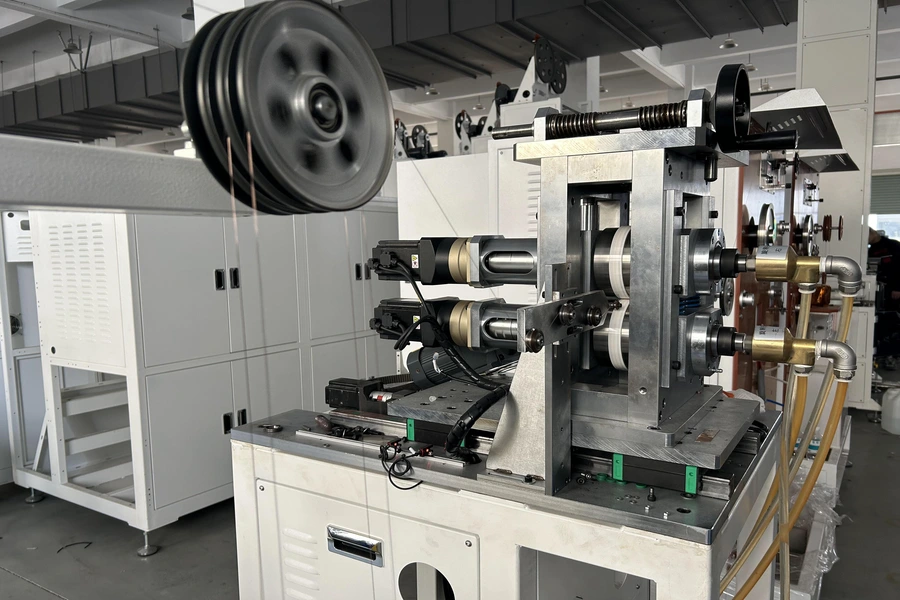

- 정밀 압연: 원형 와이어를 평각 리본으로 변환하며 두께 및 폭을 정밀 제어

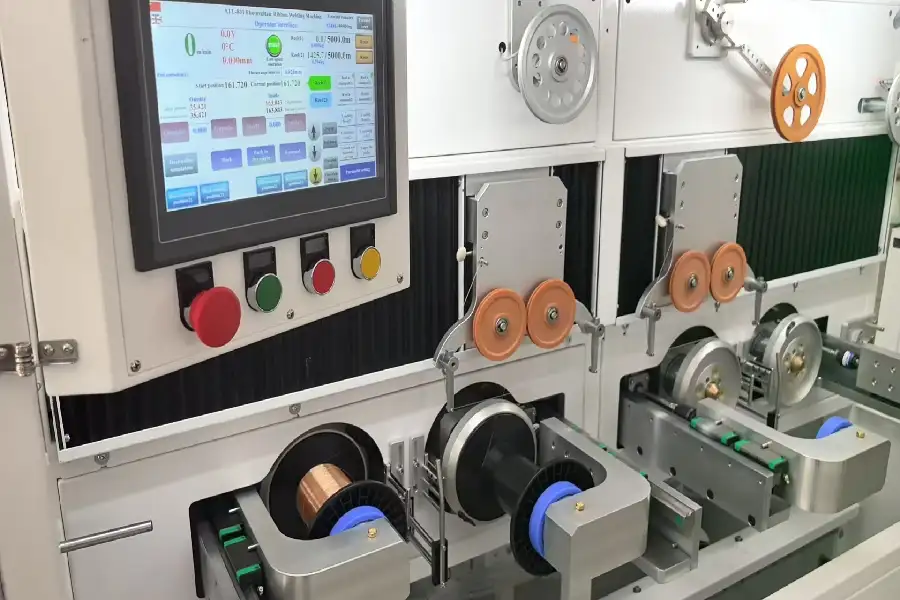

- 표면 처리: 산화물 및 오염물 제거로 코팅 접착력 향상
- 도금 및 솔더 플럭스 적용:
- 솔더 플럭스 적용으로 주석 코팅의 균일한 접착을 보장하며 납땜성을 향상시키고 장기 신뢰성을 개선
- 주석 코팅은 자동 와이어 피딩 시스템을 통해 균일하게 적용되어 전체 표면의 정밀도와 일관성 확보

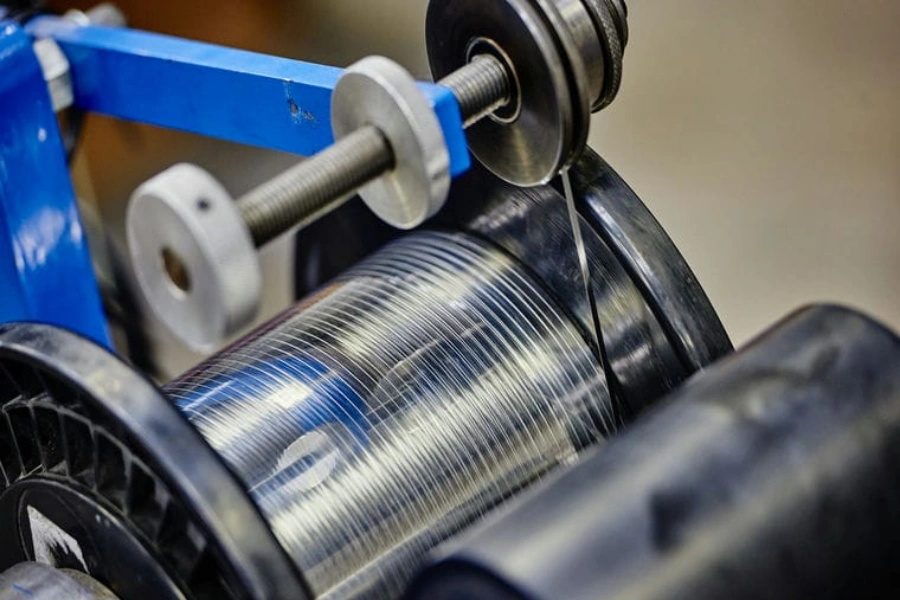

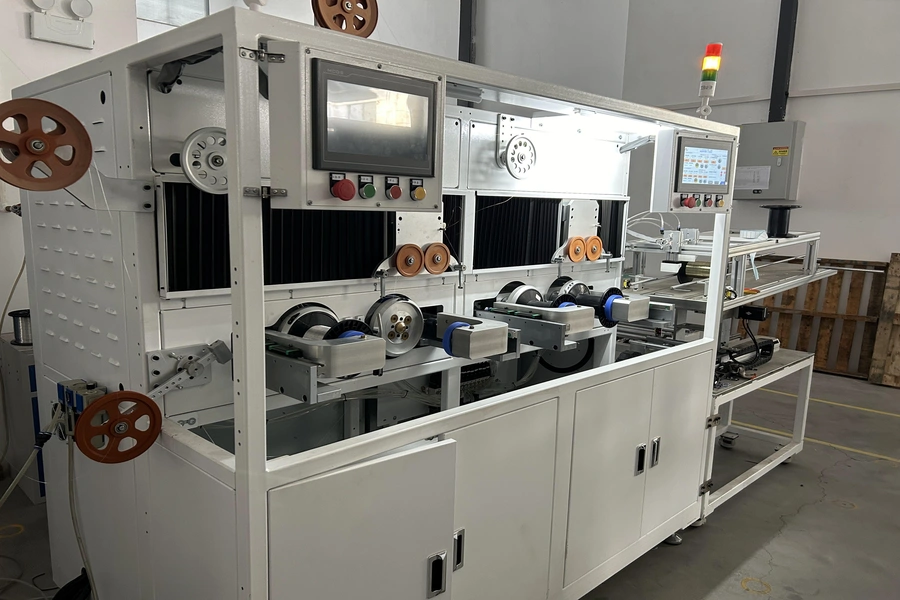

- 제어 권취: 안정적인 장력 제어로 매끄럽고 균일한 마감 보장
- About Company

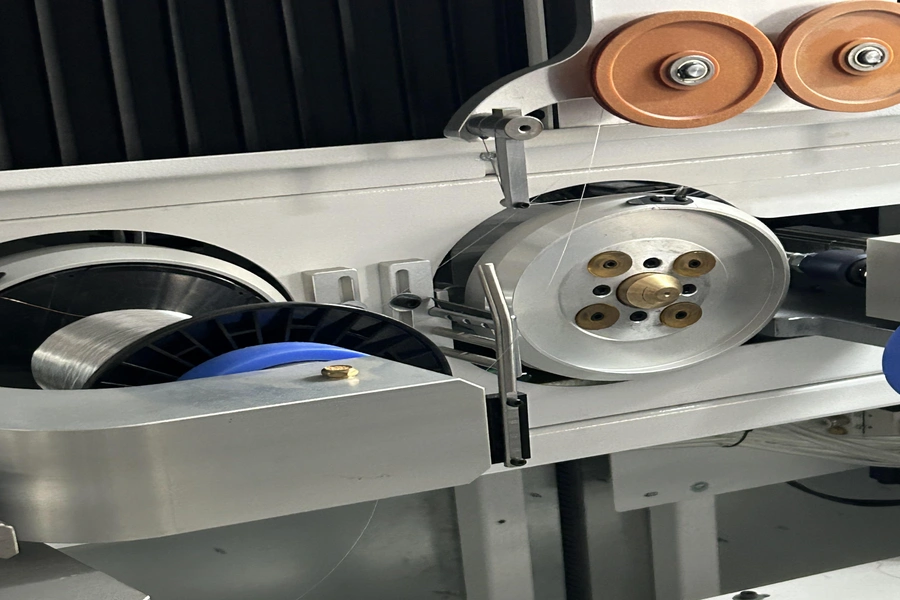

인터커넥트 리본 규격
일반적인 인터커넥트 리본 사양
- 두께: 0.10 – 0.30 mm
- 폭: 1.0 – 2.5 mm
- 소재: 고순도 구리
- 코팅: 주석 또는 주석 합금
- 코팅 두께: 맞춤형 가능
PERC, TOPCon, HJT 등 다양한 태양전지 기술에 맞춰 맞춤 사양 제공이 가능합니다. 고객의 태양광 모듈 요구사항에 맞춰 생산 라인을 설계하여 최고의 품질과 효율을 보장합니다.
인터커넥트 리본 생산 라인 구성
본 생산 라인은 연속 통합 시스템으로 설계되며 다음 핵심 모듈로 구성됩니다:

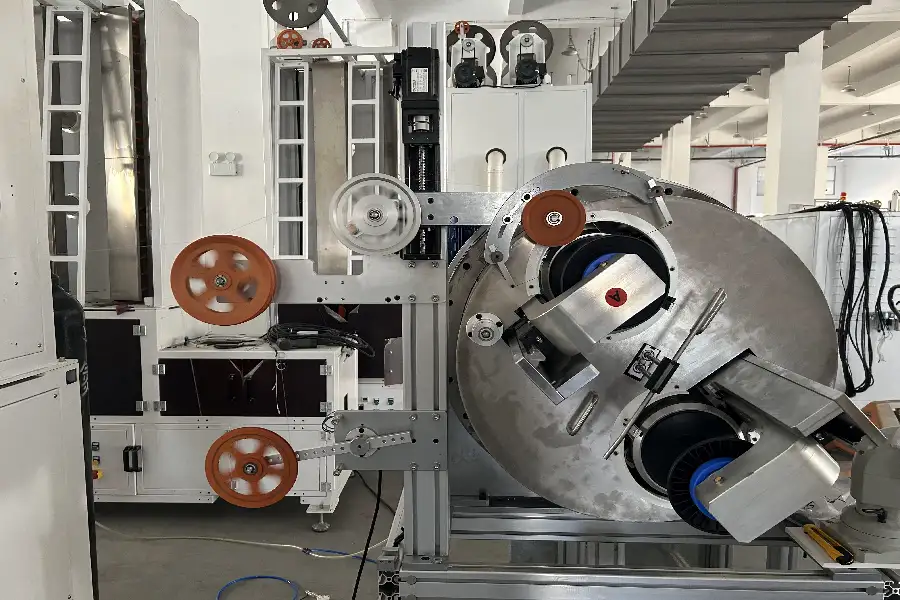

자동 주석 도금 및 플럭스 적용 라인
균일한 주석 또는 합금 코팅을 적용하여 납땜성, 내식성 및 장기 신뢰성 향상
완전 자동 와이어 공급 시스템으로 균일한 코팅 보장
- About Company
기술 특징
- 고정밀 두께 및 폭 공차 제어
- 우수한 코팅 균일성과 접착력
- 안정적인 전도성 및 낮은 전기 저항
- 고속 연속 생산 가능
- 완전 자동화 시스템
- 자동 플럭스 적용 및 주석 도금 공정
Common Questions
FAQ
인터커넥트 리본의 일반적인 주석 코팅 두께는 얼마인가요?
일반적으로 3 µm – 6 µm 범위입니다. 이 두께는 최적의 납땜성과 내식성을 확보하기 위한 핵심 요소이며, 열악한 환경에서도 안정적인 전기 연결을 유지할 수 있도록 합니다.
인터커넥트 리본 생산 라인의 생산 속도는 얼마인가요?
고효율 라인의 경우 최대 1500 m/min까지 가능합니다. 소재 사양 및 장비 구성에 따라 달라지며, 고정밀 태양광 응용에서도 안정적인 속도를 유지합니다.
에어 나이프 시스템은 어떤 방식인가요?
고정밀 윈드 나이프 시스템을 사용하여 공기 압력을 정밀 제어하고 균일한 코팅과 표면 품질을 보장합니다.
치수 정밀도는 어떻게 확보되나요?
다단 드로잉 + 정밀 압연 + 장력 제어 시스템을 통해 ±0.002 mm 수준의 정밀 공차를 유지합니다.
- About Company
왜 우리를 선택해야 하나요?
- PV 리본 생산 라인 분야의 풍부한 경험
- 원재료부터 완제품까지 완전 턴키 솔루션
- 안정적이고 신뢰성 높은 생산 성능
- 맞춤형 엔지니어링 설계 및 레이아웃 지원
- 전문 기술 지원 및 애프터서비스
