터크스 헤드 밀 – 정밀 산업용 와이어 성형 솔루션
정밀한 와이어 성형, 평탄 가공 및 마감 공정에 특화 설계된 터크스 헤드 밀은 다양한 금속 합금에 대해 균일한 품질, 최소의 스크랩 및 높은 생산량을 구현합니다.
- About Company
터크스 헤드 밀이란 무엇인가?
터크스 헤드 밀은 평선 및 이형 와이어 생산 라인의 핵심 장비입니다. 원형 와이어를 평선 또는 맞춤형 단면 와이어로 가공하며, 장력을 정밀 제어하고 치수 정확도를 유지하여 우수한 표면 품질을 확보합니다. 균일한 성형 성능을 바탕으로 고속·고정밀 생산을 동시에 지원하므로 엄격한 산업 기준을 충족해야 하는 제조사에 필수적인 설비입니다.
수십 년간의 산업 현장 경험을 바탕으로 자사 터크스 헤드 밀은 생산 효율성을 최적화하고 자재 낭비를 줄이며, 모든 생산 사이클에서 안정적인 결과물을 제공합니다.
와이어 성형용 터크스 헤드 밀 종류
당사는 생산 니즈에 맞춰 구동형 및 수동형 터크스 헤드 밀 두 가지 타입을 제공합니다. 구동형 밀은 모터 롤러 구동 방식으로 고정밀·고속 와이어 성형이 가능하며, 수동형 밀은 외부 장비의 와이어 견인력을 활용해 간편하고 경제적인 운영이 가능합니다.

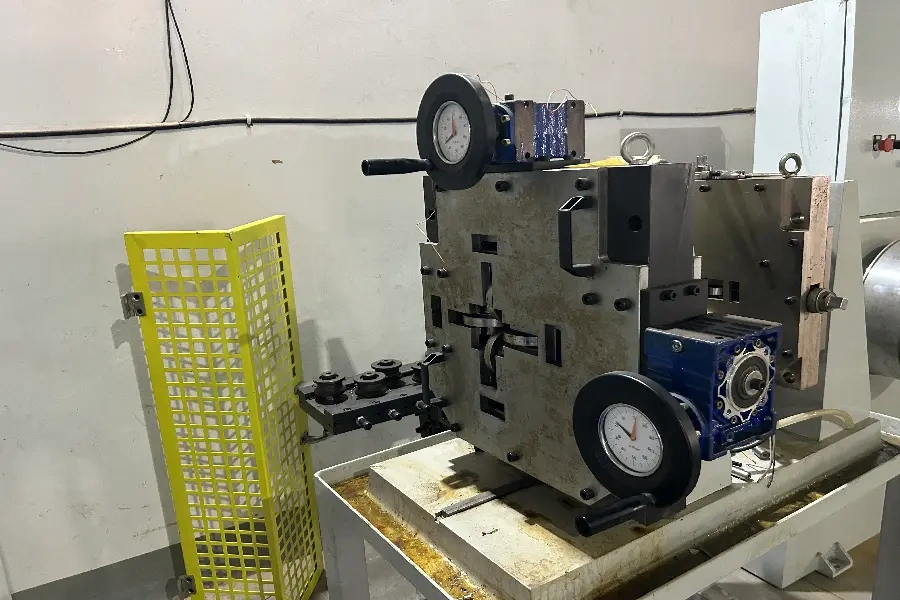

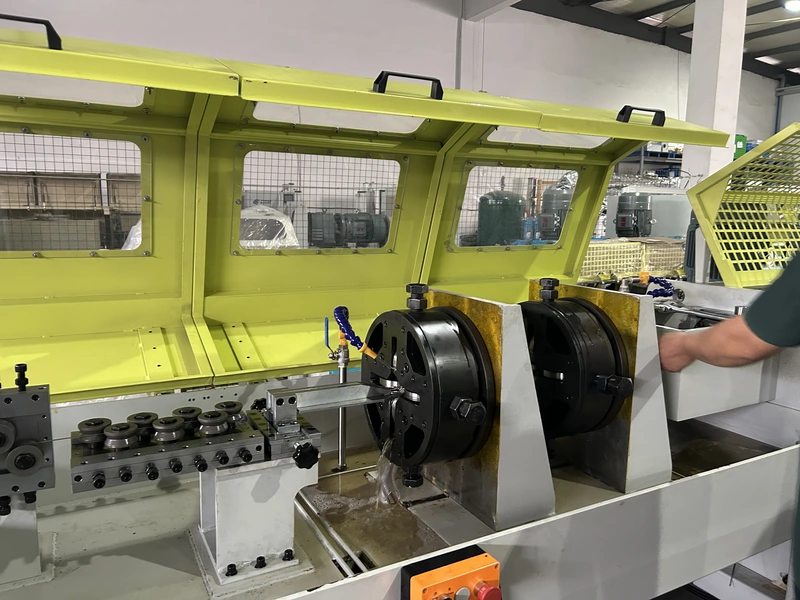

경량 와이어 성형 및 치수 조절용 견인식 터크스 헤드
견인식 터크스 헤드 시스템은 독립 구동 장치가 없으며, 인발기·압연 밀 등 상류 장비가 와이어를 성형 롤 사이로 견인하는 방식으로 작동합니다.
성형 하중이 비교적 낮은 경량 성형, 단면 치수 조절 공정에 최적화되어 있으며, 구조가 간단하고 생산 라인에 쉽게 통합 가능하며 운영 비용이 경제적입니다.
주요 장점
- 독립 구동 시스템 불필요
- 라인 장력으로 구동 작동
- 경량 변형 및 치수 조절 공정 적합
- 구조 간단, 유지보수 비용 적음
- 기존 생산 라인에 용이한 통합

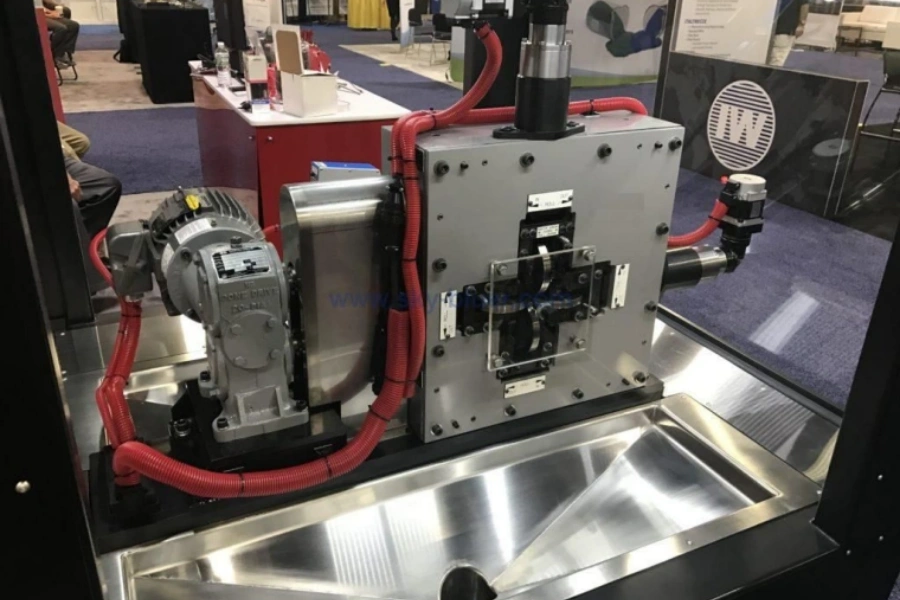

중하중 와이어 성형용 동력 구동형 터크스 헤드
동력 구동형 터크스 헤드 시스템은 독립 모터가 성형 롤을 직접 구동하여 속도, 토크, 성형 압력을 정밀 제어합니다.
고하중 변형 가공, 고정밀 성형, 엄격한 공차 및 안정적인 성형 성능이 요구되는 까다로운 생산 환경에 적합합니다.
주요 장점
- 모터 직접 구동 롤 시스템 탑재
- 높은 성형 가공력 및 단면 축소 성능
- 향상된 치수 정확도 및 재현성
- 안정적인 성형 조건 유지
- 복잡하고 고강도 와이어 단면 가공 적합

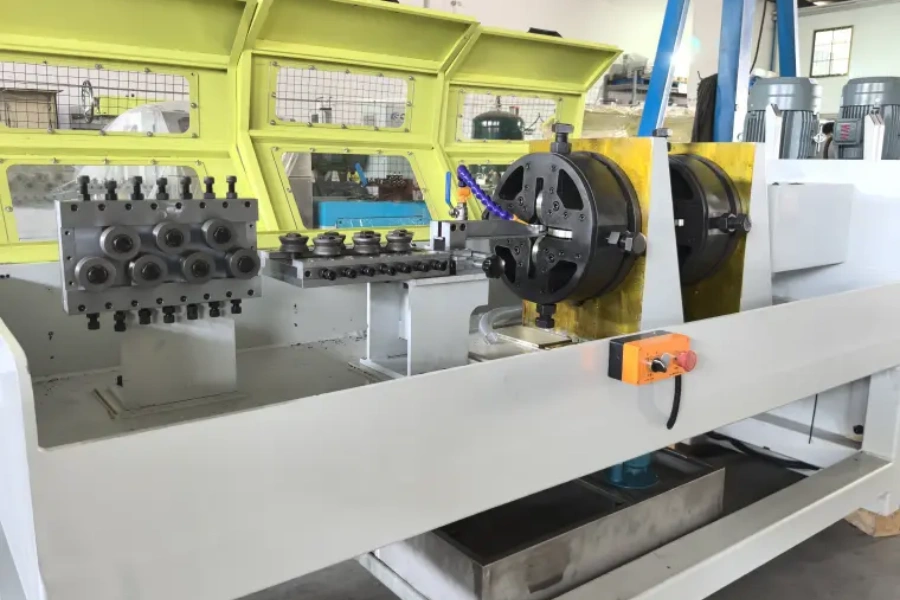

수동 견인식 터크스 헤드 제품 라인
당사 수동 견인식 터크스 헤드 밀은 기존 와이어 인발기 및 압연 장비에 직접 설치 가능하며, 경제적인 비용으로 와이어 평탄화 및 성형 가공을 실현합니다. 정밀한 장력 제어와 균일한 롤 정렬을 통해 표준 생산 속도에서도 일정한 치수, 우수한 표면 품질 및 안정적인 성능을 유지합니다. 설치가 간편하고 유연한 시스템을 찾는 제조사에 최적화되어 있으며, 자재 낭비와 가동 중단 시간을 최소화하고 안정적인 생산 결과를 제공합니다.
동력 구동형 터크스 헤드 제품 라인
당사 동력 구동형 터크스 헤드 밀은 모터 구동 롤로 와이어 장력, 속도, 단면 형상을 정밀 제어합니다. 평선 및 맞춤형 이형 와이어의 고정밀 성형과 우수한 표면 품질을 보장하여 고속·고정밀 생산 라인에 최적화됩니다. 아래 모델별 구성 및 사양을 참고하세요.
CRM-GZD150
- 와이어 직경: 1–10mm
- 가공 형상: 원형 → 평선 / 사다리꼴 와이어
- 최대 생산 속도: 200m/min
- 주요 특징: 롤 구성 조정으로 다종 단면 가공 가능
CRM-GZD250
- 와이어 직경: 5–20mm

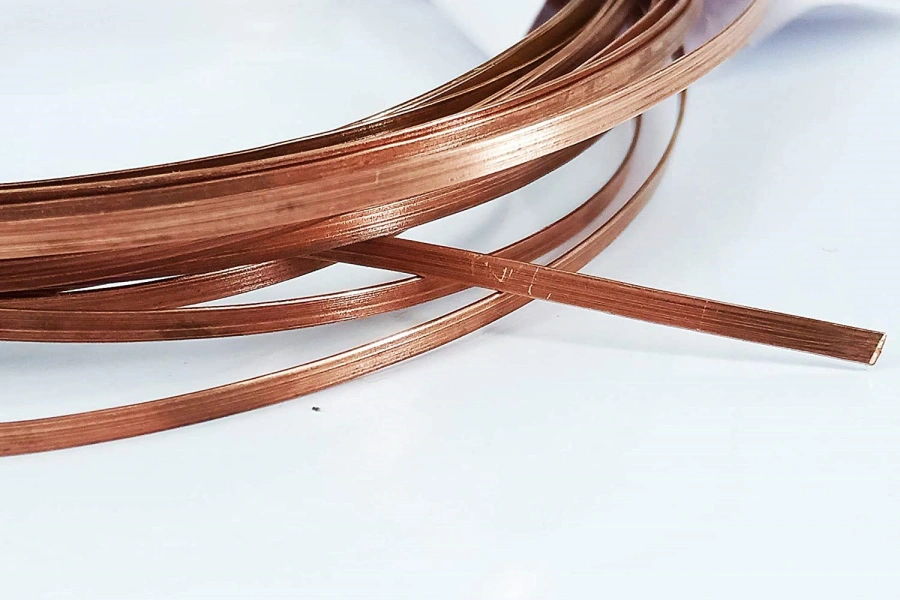

- 가공 형상: 평선 / 맞춤형 이형 와이어
- 최대 생산 속도: 180m/min
- 주요 특징: 대구경 와이어 가공 지원, 우수한 장력 제어 성능
- About Company
터크스 헤드 밀 핵심 기술 특징 및 공정

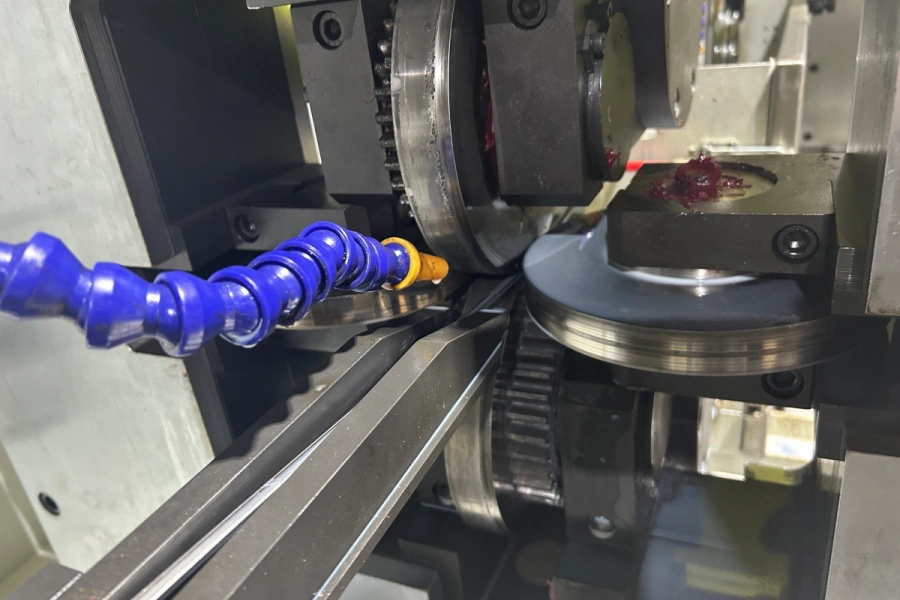

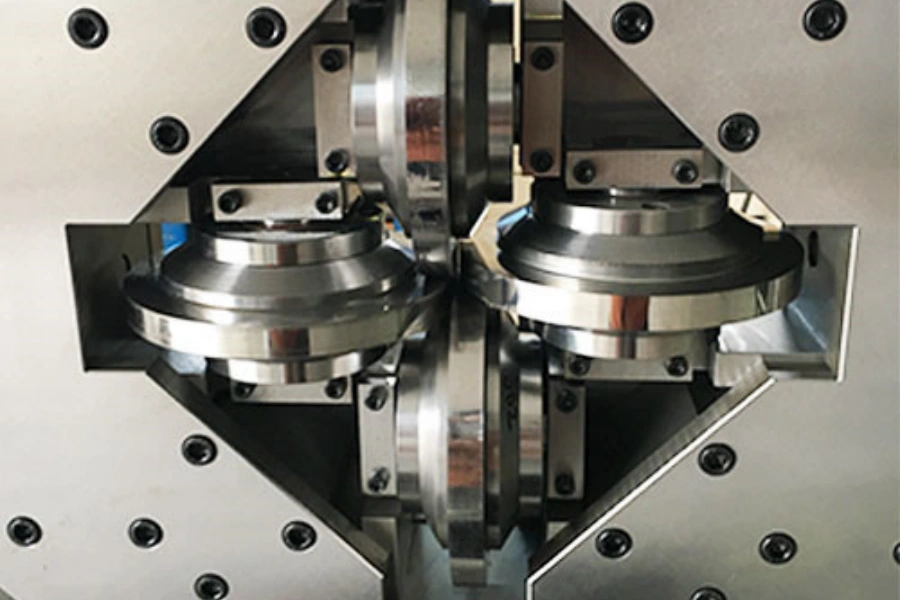

다중 롤 구동 설계
4롤 시스템이 와이어 전체 둘레에 균일한 압력을 가해 내부 응력 편차를 줄이고 타원 현상을 제거합니다. 롤 정렬은 공정의 핵심으로, 0.01mm의 미세 정렬 오차만으로도 잔류 응력이 발생해 후공정에서 스프링 백 또는 균열이 생길 수 있습니다.
정밀 제어 및 공차 관리
정밀 가공 롤, 피드백 제어 구동 장치, 미세 조정 기구가 결합되어 와이어 직경의 균일성을 확보합니다. 숙련된 작업자는 고정밀 합금 가공 시 ±0.002mm의 직경 공차를 구현할 수 있습니다.
경화 처리 롤 소재
롤은 초경 텅스텐 카바이드 코팅 공구강으로 제작되어 고강도 및 마모성 와이어 가공 시 내마모성을 확보합니다. 부식성 및 열민감성 소재 가공 시 질화크롬(CrN) 등 특수 코팅을 적용합니다.
롤 간극 및 단면 가변 조정
모든 설비에서 롤 간격 및 정렬을 미세 조정할 수 있어 소재별 가공 경화 특성에 맞는 맞춤 가공이 가능합니다.
통합 냉각 시스템
고강도 및 열민감성 와이어 가공 시 공냉 또는 수냉 시스템을 적용하여 열팽창을 제어하고 소둔 불량을 방지합니다.
현장 30년 경험에 따르면, 스테인리스 와이어 가공 시 정밀하게 세팅된 냉각 시스템은 스크랩률 1%를 0.1% 미만으로 낮추는 핵심 요소입니다.
에너지 효율성
모터 부하, 토크, 롤 마찰력을 최적 설계로 균형화하여 와이어 품질 저하 없이 에너지 사용량을 절감합니다.
- About Company
기술 사양
파라미터 | 사양 | 공정 엔지니어링 비고 |
|---|---|---|
롤 구성 | 4롤 또는 다중 롤 구동 방식 | 고강도 합금 가공 시 다중 롤 방식 권장 |
와이어 직경 범위 | 0.5mm – 25mm (맞춤 제작 가능) | 정밀 롤 세팅으로 초정밀 공차 구현 가능 |
롤 소재 | 경화강 / 합금강 / 텅스텐 카바이드 코팅 | 와이어 마모성 및 열민감도에 따라 코팅 선택 |
최대 압연 속도 | 최대 100m/min | 미세 균열 방지를 위해 소재 특성에 속도 매칭 필수 |
구동 방식 | 전기 모터 / 기어 구동 | 폐루프 피드백으로 롤 속도 정밀 제어 |
생산 능력 | 1 – 5톤/시간 | 와이어 직경, 소재, 표면 마감 요건에 따라 상이 |
장비 외형 | 길이 2000–4000mm × 폭 1000–2000mm × 높이 1500–2500mm | 작업 공간 및 유지보수 공간 포함 |
장비 중량 | 2000–6000kg | 장비 구성 및 롤 규격에 따라 상이 |
냉각 시스템 | 공냉/수냉 선택 사양 |
전문가 팁：스테인리스강 또는 티타늄 가공 시 패스당 점진적인 축소 가공이 필수적이며, 과도한 가공은 가공 경화 및 균열 위험을 초래합니다.
- About Company
적합 가공 소재
당사 터크스 헤드 밀은 다양한 금속 소재 가공에 검증된 성능을 보유합니다.

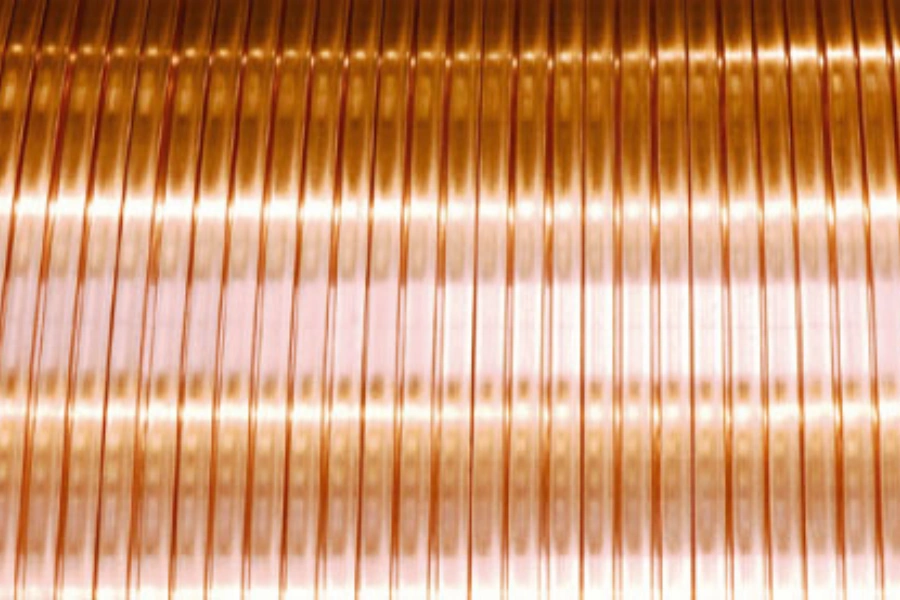

- 동 및 동합금：무산소동, 황동, 청동 – 전기 도체용으로 널리 사용
- 알루미늄 및 알루미늄 합금：전기 전도성이 우수한 경량 구조용 와이어

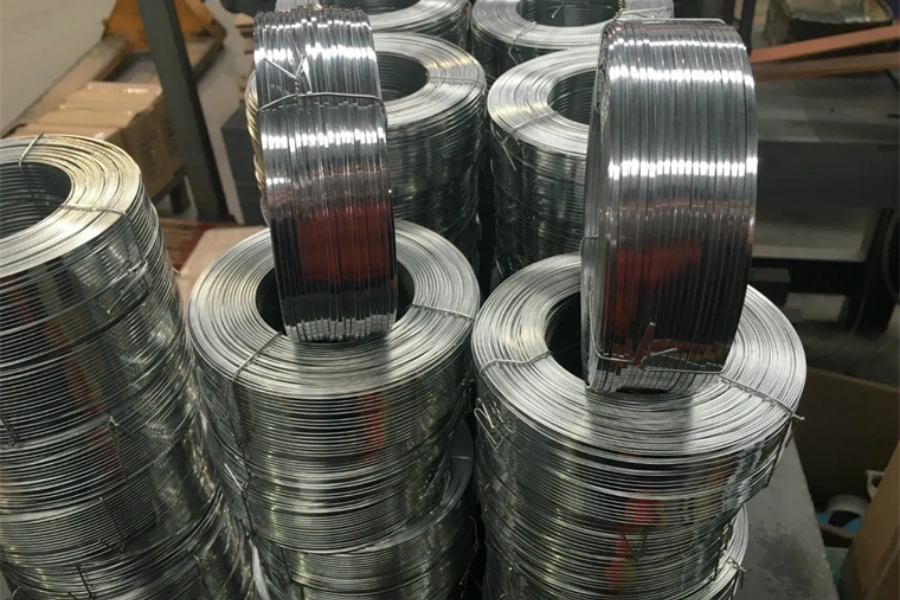

- 강재 및 스테인리스강：탄소강, 합금강, 스프링강 – 가공 경화 불량 방지를 위한 정밀 롤 정렬 필수
- 니켈 및 니켈 합금：모넬, 인코넬 – 표면 균열에 매우 민감하므로 다중 롤 점진 가공 권장
- 티타늄 및 티타늄 합금：가공 경화 방지를 위한 정밀 열제어 필수
- 특수 합금：고강도, 내부식, 내열성 와이어
공정 인사이트：고성능 합금 가공 시 장비 성능만큼이나 압연 패스 순서, 패스당 축소율, 냉각 공정이 생산 품질에 중요합니다.
- About Company
터크스 헤드 압연 밀 적용 분야
- 전선 및 케이블：전력 도체, 전자 기기용 미세 배선
- 산업용 와이어 제조：스프링, 스틸 코드, 보강 와이어
- 항공우주 및 자동차：구조 부품용 고강도 정밀 와이어
- 특수 와이어 성형：의료, 화학, 내부식성 합금 와이어
- 금속 코드 생산：복합 소재, 고무, 특수 케이블 보강재
- About Company
제품 장점
- 높은 품질 균일성：±0.002mm 공차 범위 내 와이어 직경 유지
- 우수한 다목적성：재구성 없이 다양한 직경·소재·합금 가공 가능
- 내구성：중하중 프레임과 고품질 롤 적용, 정기 유지보수 시 수십 년 사용 가능
- 정밀 공정 제어：롤 간극, 냉각, 속도 조정으로 소재 물성 정밀 제어
- 글로벌 기술 지원：현장 설치, 공정 교육, 지속적인 엔지니어링 지원 제공
- About Company
액세서리 및 선택 사양 장비
- 신속 롤 교체용 압연 카세트
- 압연 후 치수 정밀도 향상용 와이어 교정기
- 표면 품질 개선용 소둔 및 코팅 유닛
- 열민감성 와이어 가공용 공냉/수냉 시스템
- About Company
전문 엔지니어링 참고 사항 (기술 전용)
- 패스 축소 전략：고강도 스테인리스강 및 니켈 합금 가공 시 균열 방지를 위해 패스당 총 축소율 10~15% 이하 유지
- 롤 정렬 관리：0.01mm 미세 정렬 오차도 타원 현상 및 내부 응력을 유발하므로 정기 캘리브레이션 필수
- 냉각 시스템 연동：티타늄·니켈 합금 가공 시 정밀 냉각 제어로 미세 조직 손상 방지
- 유지보수 기준：소재 마모성에 따라 500~1000시간 가동 후 롤 교체 권장, 윤활 관리가 마모 및 과열 방지의 핵심
Common Questions
자주 묻는 기술 질문 (FAQ)
터크스 헤드 밀로 안전하게 가공 가능한 와이어 직경 및 축소율은 얼마인가요?
장비 롤 구성 및 소재에 따라 5mm~25mm 직경 와이어 가공이 가능합니다. 스테인리스강, 티타늄 등 고강도 합금은 패스당 10~15%의 점진적인 다단 축소 가공을 권장하며, 가공 경화, 미세 균열, 잔류 응력 축적을 방지합니다. 롤 정렬은 ±0.01mm 이내로 정밀 유지해야 후공정 타원 및 스프링 백 불량이 발생하지 않습니다.
가공에 가장 적합한 소재는 무엇이며, 소재 특성이 장비 세팅에 미치는 영향은?
터크스 헤드 밀은 동, 알루미늄, 탄소강, 스테인리스강, 니켈 합금, 티타늄, 특수 고강도 합금 등 광범위한 금속을 가공할 수 있습니다. 소재의 경도, 연성, 열민감도에 따라 롤 소재 선택, 롤 간극 세팅, 냉각 전략이 달라집니다. 예를 들어 티타늄은 가공 경화 및 열팽창 불량 방지를 위해 수냉식 롤과 저속 이송 속도를 적용해야 합니다.
장비의 정밀도 수준과 초정밀 공차 구현 요건은 무엇인가요?
다중 롤 구동 설계, 정밀 가공 롤, 피드백 제어 구동 시스템이 결합되어 높은 정밀도를 구현하며, 숙련 작업자 기준 와이어 직경 ±0.002mm 공차 달성이 가능합니다. 핵심 요소는 롤 정렬, 패스당 축소율, 열관리이며, 특히 니켈·티타늄 등 열전도율이 낮은 합금 가공 시 열제어가 필수입니다.
필수 유지보수 및 캘리브레이션 기준은?
정기 유지보수 항목은 롤 표면 검사, 베어링 윤활, 정렬 검증, 마모 롤 교체입니다. 마모된 롤은 표면 조도를 높이고 타원 현상 및 잔류 응력을 유발합니다. 기본 500~1000시간 가동마다 캘리브레이션을 진행하며, 마모성·고강도 소재 가공 시 더 잦은 교정이 필요합니다. 균일한 와이어 품질 유지를 위해 냉각 시스템 및 이송 장치도 주기 점검해야 합니다.
하나의 생산 라인에서 다종 와이어 규격 및 소재 가공이 가능한가?
유압 및 전동 가변 롤로 다양한 직경과 합금을 신속 전환하여 가공할 수 있습니다. 단, 연질 동선에서 고강도 강재·니켈 합금으로 전환 시 치수 정확도 유지 및 소재 응력 방지를 위해 롤 소재, 롤 간극, 압연 패스 스케줄을 재조정해야 합니다. 다중 롤 설계는 점진적인 변형 가공으로 잔류 응력 축적을 최소화하므로 다종 소재 전환에 최적화됩니다.
터크스 헤드 밀이 와이어 품질과 생산 효율성을 개선하는 방식은?
전 롤에 균일한 압력을 분산 가해 내부 응력 편차를 줄이고 표면 결함을 최소화합니다. 정밀 롤 간극 제어, 피드백 속도 조절, 선택적 냉각 시스템이 결합되어 수율을 극대화하고 스크랩률과 미세 균열 불량을 감소시킵니다. 현장 경험에 따르면 정밀 공정 제어를 통해 고강도 합금 생산 시 생산 효율성을 15~25% 높이고 불량률을 0.1% 미만으로 낮출 수 있습니다.
- About Company
스카이 블루어 환경기술 유한회사 소개
당사 터크스 헤드 밀은 정밀한 와이어 성형 및 평탄 가공을 통해 장력을 능동 제어하고 정확한 치수를 유지하며 우수한 표면 품질을 구현합니다. 수십 년간의 산업 현장 경험을 바탕으로 제조사가 초정밀 공차를 달성하고 생산 효율성을 극대화하며 모든 생산 사이클에서 안정적인 품질을 유지하도록 지원합니다. 와이어 가공 공정 고도화를 위한 안정적인 솔루션을 찾으신다면, 당사 터크스 헤드 밀이 필요한 정밀도와 성능을 제공해 드립니다.
