통합 와이어 생산 라인용 정밀 인발기

미세 원선부터 평선, 사각선, 복잡한 이형 와이어에 이르기까지, 당사 시스템은 전 생산 라인에 걸쳐 정밀도, 균일성 및 생산 효율성을 제공합니다.

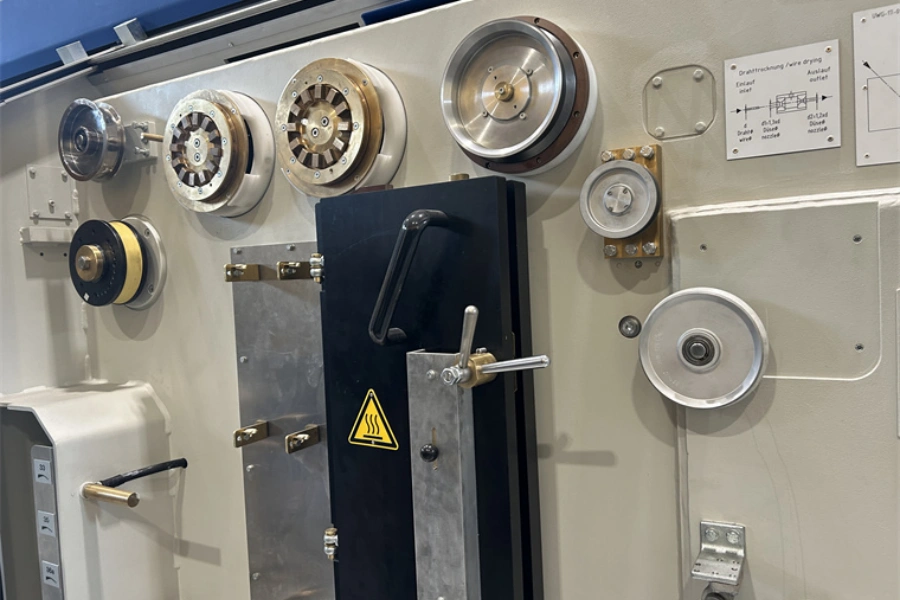

정밀 와이어 인발 설비

스카이 블루어는 고급 금속 와이어 생산 라인에 특화된 정밀 와이어 인발 설비를 설계 및 제조합니다. 당사 설비는 생산 공정 요건에 따라 다수의 라인업으로 구성됩니다. 대구경 원선을 소구경으로 축소하는 설비, 원선을 평면 및 이형 단면으로 성형하는 설비, 압연 후 최종 치수 정밀 가공 및 코너 반경 보정 설비로 구분됩니다. 모든 설비는 정밀 압연 밀, 터크스 헤드 시스템, 온라인 소둔 장치, 자동 권취 시스템과 완벽 호환되며, 고성능 와이어 성형 생산 라인의 핵심 장비를 구성합니다.

지원 가능 와이어 종류

미세 원선

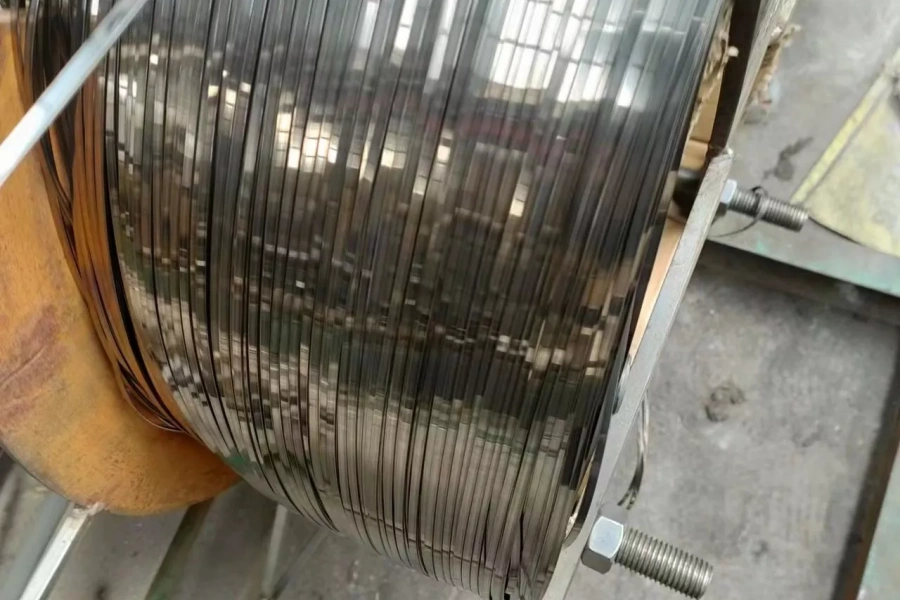

평선
직사각선

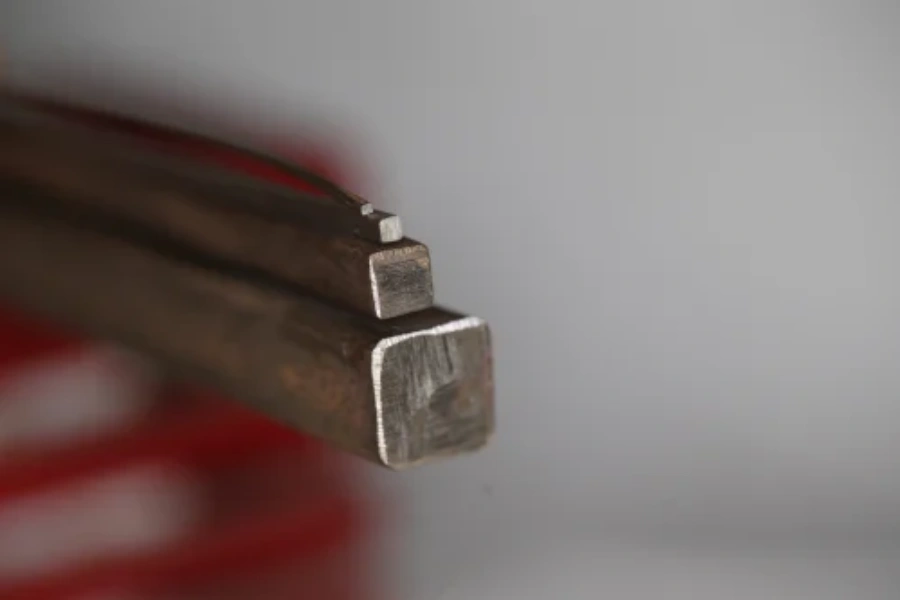

정사각선
사다리꼴 와이어

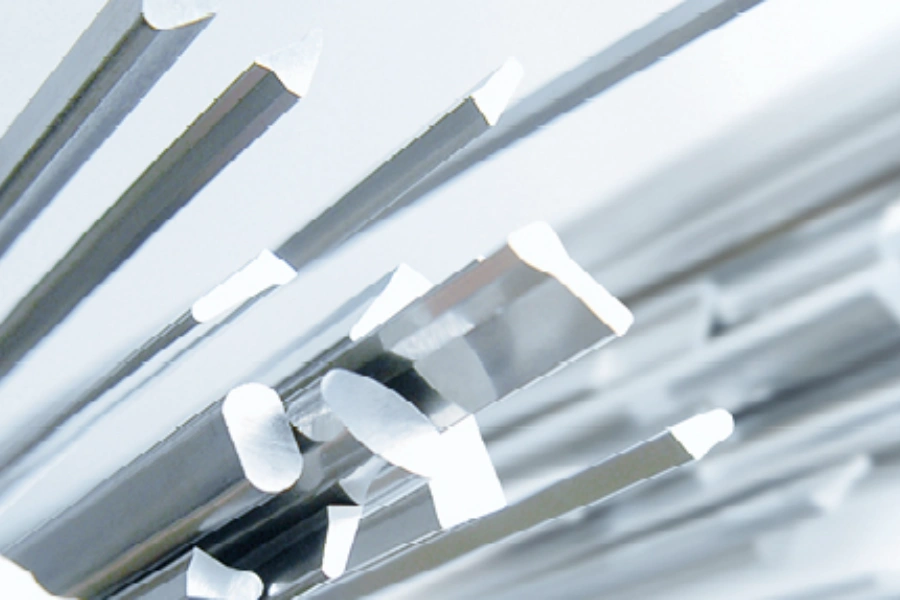

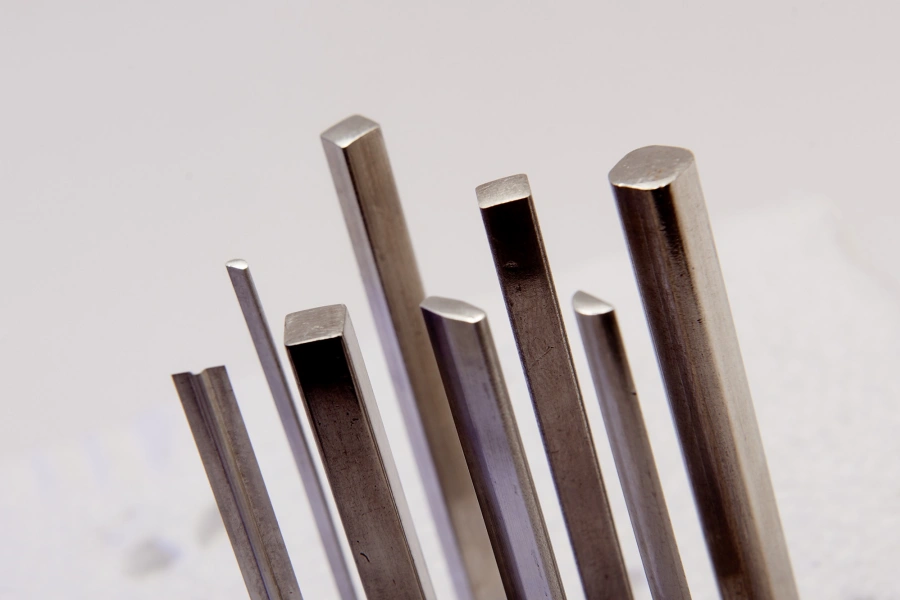

특수 이형 와이어

기종	주요 기능	적용 분야	기술 사양	핵심 장점

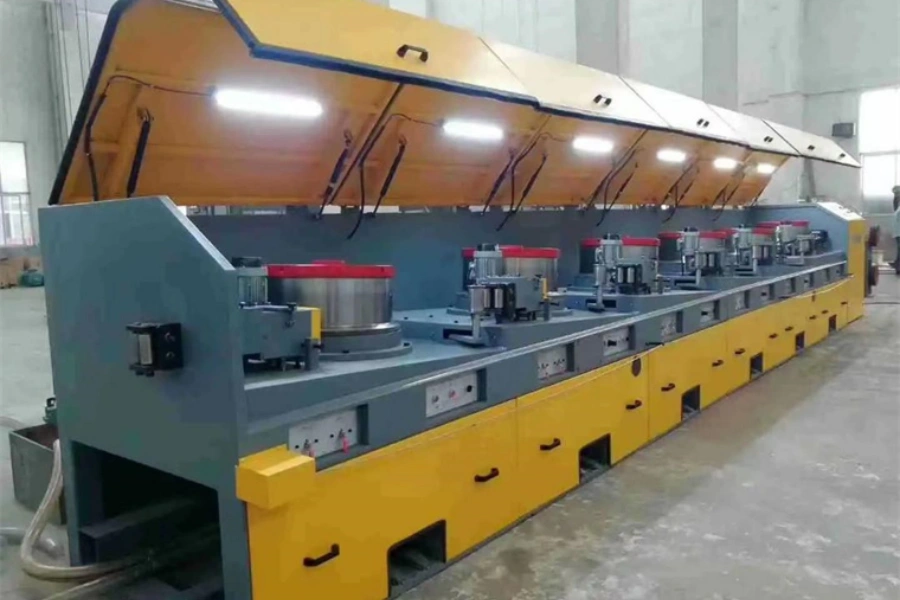

원선-원선 인발기	대구경 원선을 소구경 원선으로 축소 가공	구리/알루미늄 미세선, 전자용 가는 선	투입 직경: 8–0.01mm출력 직경: 1–5mm최대 속도: 60m/s패스 횟수: 5–12회모터 출력: 45–110kW와이어 장력: 50–300N	고정밀 다단 인발, 안정 가동, 저진동
원선-평면/이형 인발기	원선을 평선, 직사각선, 이형 단면으로 직접 성형	전기차 모터 평선, 이형 도체, 마그넷 와이어	투입 직경: 4–1mm평선 폭: 1–10mm두께: 0.2–2mm최대 속도: 40m/s모터 출력: 55–90kW패스 횟수: 3–8회	생산량 우수, 공정 단축, 정밀 단면 성형, 균일 표면 품질
압연 후 정밀 인발기	최종 치수 정밀 보정, 코너 반경 교정, 표면 품질 최적화	고정밀 평선, 에나멜 와이어, 변압기용 동선	투입 직경: 2–0.5mm최대 축소율: 25%코너 반경 제어: ±0.01mm최대 속도: 35m/s모터 출력: 45–75kW	균일한 코너 반경, 향상된 표면 조도, 정밀 치수 관리, 장력 안정화

와이어 인발 공정 솔루션

압연 전 인발 공정

공정 흐름: 봉재 → 다단 인발 → 정밀 원선 → 정밀 압연 → 평선/직사각선

공정 설명: 고정밀 평선 및 마그넷 와이어 생산에 최적화된 공정으로, 압연 전 단계에서 와이어 직경을 정밀 축소하여 치수 균일성, 압연 안정성 및 표면 품질을 크게 향상시킵니다.

주요 효과

치수 정밀도 향상
소재 물성 균일화
우수한 표면 마감 품질
안정적인 압연 성능 구현

직접 이형 인발 공정

공정 흐름: 원선 → 이형 다이스 인발 → 평선/섹터형/특수 이형 와이어

공정 설명: 평면, 섹터, 사다리꼴 등 복잡한 단면 와이어가 필요한 경우, 최소 공정 단계로 직접 이형 성형이 가능한 공정입니다. 생산 비용을 절감하면서 고속 생산량을 유지할 수 있습니다.

적용 분야

사다리꼴 도체
고밀도 권선용 와이어
특수 이형 와이어

압연 후 정밀 인발 공정

공정 흐름: 봉재 → 인발 → 정밀 압연 → 스킨패스 정밀 인발 → 최종 정밀 와이어

공정 설명: 압연 공정 후 진행되는 최종 정밀 가공 공정으로, 초정밀 제품에 필수적인 최종 치수 보정, 코너 반경 교정, 표면 품질 최적화 및 장력 안정화를 수행합니다. 에나멜 평선, 전기차 모터 도체, 변압기용 동선 등 고정밀 핵심 제품 생산에 사용됩니다.

주요 장점

코너 반경 균일 제어
표면 마감 품질 개선
치수 공차 정밀 강화
와이어 변형 최소화

지원 와이어 상세 분류

원선: 전자 및 산업용 미세 구리/알루미늄 선
평선: 변압기, 전기차 모터, 에나멜 와이어 적용
직사각선: 정밀 권선용 고치수 정밀 제품
정사각선: 고밀도 컴팩트 도체 제조
사다리꼴 와이어: 고밀도 연선 도체 최적화
특수 이형 와이어: 고성능 맞춤형 단면 도체 생산

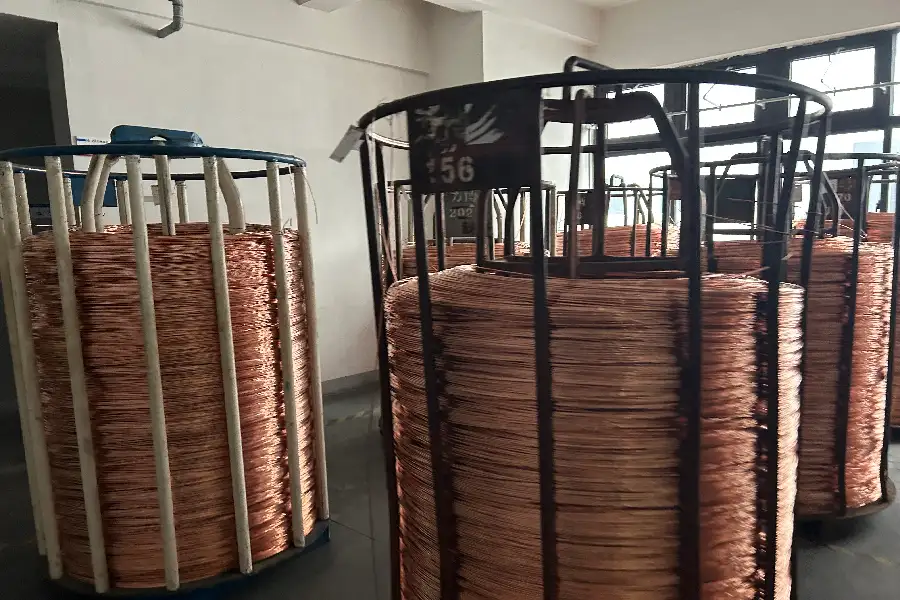

완전 생산 라인 연동 구성

당사 인발기는 다음 장비와 완벽 연동되어 통합 생산 시스템을 구축합니다.

정밀 압연 밀
터크스 헤드 성형 시스템
온라인 소둔로
자동 장력 제어 시스템

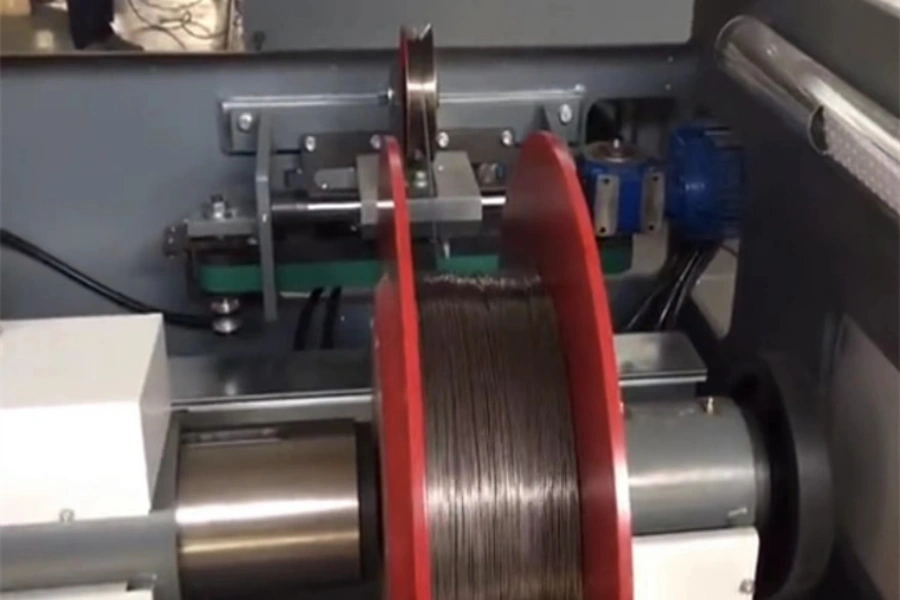

정밀 권취 장치
표면 처리 시스템

통합 공정 구성을 통해 공정 안정성 향상, 제품 품질 균일화, 생산 효율 극대화를 실현합니다.

적용 산업 분야

전기차 모터: 헤어핀 스테이터용 고정밀 평선
변압기 산업: 직사각선 및 에나멜 절연 도체
태양광 에너지: PV 리본 및 특수 도체
항공우주: 초정밀 공차 이형 와이어
의료용 와이어: 고품질 표면 미세선
전자 부품: 초미세 정밀 도체

핵심 기술적 강점

안정적인 다단 와이어 축소 성능
초정밀 치수 제어 기술
우수한 코너 반경 균일성
최상위 표면 품질 구현
완전 통합 생산 시스템 지원
고속 연속 생산 운영
유연한 이형 단면 성형
구리·알루미늄 소재 범용 호환

Common Questions

자주 묻는 질문 (FAQ)

장비가 처리 가능한 와이어 직경 범위는 어떻게 됩니까?

소재 및 용도에 따라 투입 직경 8mm ~ 0.5mm 범위의 와이어를 가공할 수 있습니다. 다단 인발 공정으로 변형량을 균일 분산하여 치수 정밀도와 표면 품질을 유지합니다. 원선 인발기는 5~12단 패스, 평/이형 인발기는 3~8단 패스로 구성되며, 정밀 장력 및 속도 제어로 단선, 스프링 백, 표면 스크래치를 방지합니다. 당사 엔지니어는 생산 라인별 축소율, 패스 횟수, 윤활 방식을 맞춤 설계하여 고품질 생산과 최대 생산량을 동시에 구현합니다.

코너 반경 및 표면 품질 제어 방식은 무엇입니까?

압연 후 정밀 인발기는 정밀 사이징 다이스와 보정 스킨패스 시스템을 통해 코너 반경을 ±0.01mm 이내로 관리합니다. 서보 장력 제어 시스템이 와이어 이송을 안정화하고 진동을 최소화하여 표면 결함을 방지합니다. 정밀 윤활 유량 제어 및 최적화된 인발 속도 운영으로 미세 스크래치를 차단하여 균일한 표면 마감 품질을 확보합니다. 해당 정밀 기술은 전기차 모터, 변압기, 에나멜 와이어 등 고정밀 권선 공정에 필수적입니다.

다양한 와이어 소재 가공이 가능합니까?

구리, 알루미늄 및 일부 합금 소재를 지원합니다. 소재 특성에 따라 다이스 재질, 윤활유 종류, 패스당 축소율, 장력 조건을 최적화합니다. 알루미늄은 표면 스크래치 방지를 위해 윤활량과 장력 제어를 강화하고, 구리는 다단 인발로 가공 경화를 최소화하며 고속 생산을 유지합니다. 전도율, 경도, 연성 등 소재 물성에 맞춰 장비를 동적 제어하여 직경, 코너 형상, 표면 품질의 균일성을 보장합니다.

전체 생산 라인과의 연동 방식은 어떻게 됩니까?

인발기는 상류 정밀 압연 밀, 하류 온라인 소둔로, 터크스 헤드 시스템, 자동 권취 장치와 완벽 연동됩니다. 속도, 장력, 패스 축소율이 전 라인 동기화되어 연속 가동, 단선 최소화, 표면 품질 안정화, 초정밀 치수 제어를 구현합니다. 실시간 모니터링으로 장력 및 속도를 자동 보정하여 최대 60m/s 고속 생산에서도 일정한 품질 성능을 유지합니다.

고속 인발 시 축소율 최적화 방식은?

엔지니어가 소재 물성, 목표 직경, 표면 품질 기준에 따라 패스당 축소율을 산출합니다. 다단 분산 변형으로 내부 응력과 스프링 백을 감소시키고, 서보 속도 및 장력 제어로 인발 전 과정에서 직경과 코너 형상을 정밀 유지합니다. 패스 순서 및 변형량 최적화를 통해 고속 생산 환경에서도 표면 품질과 치수 정밀도를 저하시키지 않습니다.

평선, 직사각선, 사다리꼴 이형 와이어 맞춤 제작 방식은?

특수 이형 와이어 생산 시 맞춤형 다이스, 가이드, 패스 공정을 설계하여 치수 안정성, 코너 완성도, 표면 품질을 확보합니다. 전기차 헤어핀 모터, 변압기 권선, 특수 마그넷 와이어 등 고성능 제품에 맞춰 장력, 속도, 패스당 변형량을 정밀 제어합니다. 와이어 종류별 다이스 재질 및 윤활 시스템을 최적화하여 품질 균일성과 생산성을 확보하고 전 생산 라인과 안정적으로 연동 운영됩니다.
