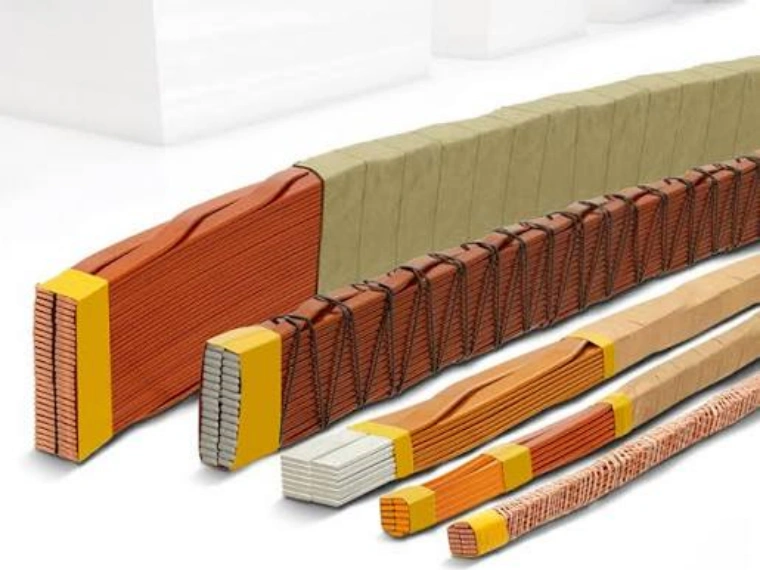

연속 전위 도체(CTC, Continuously Transposed Conductors)는 대형 전력 변압기 및 기타 대전류 전기 장비에 널리 사용되는 특수 권선용 도체입니다. 기존의 단일 직사각형 도체와 달리, CTC 도체는 개별적으로 절연된 여러 개의 직사각형 구리 소선을 연속적으로 전위하여 하나의 도체로 조립한 구조입니다.
이 구조의 목적은 단순히 도체의 단면적을 증가시키는 데 있지 않습니다. 전위 구조는 각 소선 사이의 전류 분포를 제어하고, 대형 변압기 권선에서 발생할 수 있는 순환 전류 및 와전류와 관련된 추가 손실을 줄이는 데 도움이 됩니다.
제조업체의 관점에서 CTC 생산은 개별 직사각형 구리 소선에도 엄격한 품질 요건을 요구합니다. 소선이 전위 공정에 들어가기 전에 폭, 두께, 코너 반경, 표면 품질, 절연 균일성 및 치수 공차를 정밀하게 관리해야 합니다.
이 글에서는 전력 변압기용 CTC 도체의 구조, 기술 요구사항, 적용 분야, 장점 및 상류 제조 공정에서 고려해야 할 주요 사항을 설명합니다.
CTC 도체란 무엇인가?
CTC는 Continuously Transposed Conductor, 즉 연속 전위 도체를 의미합니다.
하나의 큰 단면을 가진 솔리드 직사각형 구리 도체를 사용하는 대신, CTC는 필요한 도체 단면을 여러 개의 더 작은 직사각형 소선으로 나눕니다.
각 소선은 일반적으로 개별적으로 전기 절연된 후 연속적으로 전위되어 최종 도체로 조립됩니다.
간단한 구조는 다음과 같습니다.
구리 로드 → 직사각형 구리 소선 → 소선 절연 → 연속 전위 → CTC 조립 → 외부 절연
대표적인 CTC 도체 특성은 다음과 같습니다.
| 항목 | 일반적인 설명 |
|---|---|
| 도체 재료 | 고전도성 구리 |
| 개별 소선 형상 | 직사각형 |
| 소선 절연 | 에나멜 또는 지정 절연 |
| 소선 수 | 적용 분야에 따라 다수 |
| 전위 | 연속 |
| 최종 도체 형상 | 조립형 직사각형 도체 |
| 주요 적용 분야 | 전력 변압기 권선 |
| 외부 절연 | 절연지 또는 지정 절연 시스템 |
| 치수 공차 | 적용 분야에 따라 다름 |
| 표면 요구사항 | 매끄럽고 결함이 없을 것 |
소선의 정확한 수량과 치수는 변압기 설계, 전류 요구사항, 권선 형상, 냉각 요구사항 및 전기적 손실 계산에 따라 결정됩니다.
연속 전위 도체의 구조
CTC 도체는 여러 기능적 요소로 구성됩니다.
개별 구리 소선
기본 요소는 정밀 직사각형 구리선입니다.
각 소선에서는 다음 항목이 안정적으로 유지되어야 합니다.
- 폭
- 두께
- 코너 반경
- 표면 상태
- 기계적 특성
개별 소선의 품질은 최종 전위 도체의 안정성에 직접적인 영향을 미칩니다.
기본 도체에 대한 자세한 내용은 Bare Rectangular Copper Wire: Types, Applications and Manufacturing을 참조하십시오.
소선 절연
각 소선은 서로 전기적으로 절연되어 있습니다.
이 절연은 소선 사이에서 발생할 수 있는 불필요한 순환 전류를 제한하는 데 도움이 됩니다.
전위 구조
절연된 소선은 도체 조립체 내부에서 주기적으로 서로의 상대적 위치를 바꿉니다.
이러한 연속적인 위치 변화가 CTC의 핵심적인 구조적 특징입니다.
외부 절연
전위가 완료된 후에는 변압기 권선 설계에 따라 전체 도체에 추가적인 외부 절연을 적용할 수 있습니다.
도체를 전위하는 이유는 무엇인가?
큰 단면의 도체가 변화하는 자기장 안에서 작동할 경우, 도체 내부의 전류 분포가 불균일해질 수 있습니다.
이로 인해 추가적인 전기 손실이 발생할 수 있습니다.
하나의 대형 솔리드 도체 대신, 도체를 여러 개의 더 작은 절연 소선으로 나누는 방법을 사용할 수 있습니다.
그러나 여러 개의 소선을 단순히 묶는 것만으로는 모든 소선이 동일한 전자기적 조건에 놓인다고 보장할 수 없습니다.
여기에서 전위가 중요해집니다.
각 소선의 상대적 위치를 지속적으로 변경함으로써 CTC는 도체 전체 길이에 걸쳐 각 소선이 경험하는 전자기 환경을 보다 균일하게 만드는 데 도움을 줍니다.
이 원리는 다음과 같이 요약할 수 있습니다.
대형 도체 → 작은 소선으로 분할 → 소선 절연 → 위치 전위 → 전류 분포 개선
CTC와 기존 직사각형 구리 도체 비교
CTC와 기존 직사각형 구리선은 모두 변압기 권선 시스템에 사용되지만 기본 구조에는 큰 차이가 있습니다.
| 특징 | 단일 직사각형 도체 | CTC 도체 |
|---|---|---|
| 구조 | 하나의 구리 도체 | 여러 개의 구리 소선 |
| 개별 소선 절연 | 해당 없음 | 있음 |
| 전위 | 없음 | 있음 |
| 전류 분포 | 단일 도체 | 여러 소선에 분산 |
| 제조 복잡성 | 낮음 | 높음 |
| 치수 관리 | 중요 | 매우 중요 |
| 대표 적용 분야 | 일반 변압기 권선 | 대형 전력 변압기 권선 |
| 손실 최적화 | 도체 형상에 의해 제한 | 소선 설계를 통해 개선 가능 |
선택은 변압기 용량, 권선 설계, 도체 전류, 전자기 조건 및 엔지니어링 요구사항에 따라 달라집니다.
일반적인 CTC 소선 사양
CTC에 사용되는 개별 소선은 일반적으로 정밀 직사각형 구리 도체입니다.
일반적인 엔지니어링 범위는 다음과 같습니다.
| 항목 | 일반적인 참고 범위 |
|---|---|
| 재료 | Cu-ETP / 무산소동 |
| 소선 폭 | 약 2–12 mm |
| 소선 두께 | 약 0.8–3.5 mm |
| 폭 공차 | ±0.01–0.03 mm |
| 두께 공차 | ±0.005–0.02 mm |
| 코너 반경 | 적용 분야에 따라 다름 |
| 구리 상태 | 연질 / 어닐링 |
| 표면 | 매끄럽고 결함 없음 |
| 전도도 | 고전도성 구리 |
| 절연 | 에나멜 / 지정 코팅 |
이 값들은 일반적인 엔지니어링 참고 범위이며 모든 CTC에 적용되는 통일된 표준은 아닙니다.
실제 소선 치수는 도체 도면과 변압기 제조업체의 요구사항에 따라 결정해야 합니다.
소선의 치수 정밀도가 중요한 이유
하나의 CTC 도체에는 많은 수의 직사각형 소선이 포함될 수 있습니다.
따라서 하나의 소선에서 발생한 치수 오차도 최종 조립 도체의 전체 형상에 영향을 줄 수 있습니다.
예를 들어 두께 편차의 누적 영향을 살펴보면 다음과 같습니다.
| 소선당 두께 편차 | 10개 소선 | 20개 소선 | 40개 소선 |
|---|---|---|---|
| 0.002 mm | 0.02 mm | 0.04 mm | 0.08 mm |
| 0.005 mm | 0.05 mm | 0.10 mm | 0.20 mm |
| 0.010 mm | 0.10 mm | 0.20 mm | 0.40 mm |
이는 단순화된 치수 예시이지만 전위 공정 전에 소선 형상의 일관성을 유지하는 것이 왜 중요한지를 보여줍니다.
따라서 CTC 제조업체는 평균 소선 치수뿐만 아니라 연속 생산 과정 전체에서의 치수 안정성도 관리해야 합니다.
CTC 소선의 코너 반경과 엣지 품질
개별 구리 소선은 절연 및 기계적 전위 등 여러 후속 공정을 거치게 됩니다.
따라서 코너 형상을 정밀하게 제어해야 합니다.
발생 가능한 문제는 다음과 같습니다.
| 소선 결함 | 예상되는 영향 |
|---|---|
| 날카로운 코너 | 절연층 응력 증가 |
| 버(Burr) | 절연층 손상 가능성 |
| 불균일한 반경 | 불규칙한 소선 형상 |
| 엣지 균열 | 기계적 신뢰성 저하 |
| 표면 스크래치 | 절연 품질 저하 |
| 치수 비대칭 | 불안정한 전위 |
안정적인 코너 반경은 소선 절연 및 후속 전위 공정에 보다 균일한 기초 형상을 제공합니다.
목표 반경은 하나의 보편적인 값이 아니라 소선 치수와 도체 사양에 따라 결정됩니다.
CTC 소선 제조 공정
전위 공정을 시작하기 전에 개별 직사각형 구리 소선을 먼저 제조해야 합니다.
일반적인 상류 제조 공정은 다음과 같습니다.
구리 로드 → 신선 → 어닐링 → 정밀 압연 → 사이징 → 온라인 측정 → 표면 검사 → 소선 절연

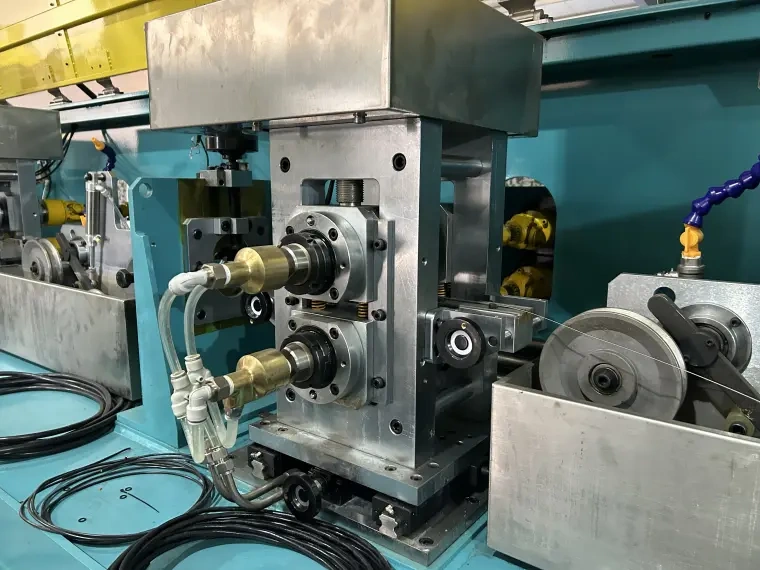

정밀 압연은 가장 중요한 공정 중 하나입니다.
압연 공정은 다음 요소를 결정합니다.
- 소선 폭
- 소선 두께
- 코너 형상
- 표면 상태
- 치수 일관성
대표적인 압연 파라미터는 다음과 같습니다.
| 압연 파라미터 | 주요 영향 |
|---|---|
| 롤 갭 | 소선 두께 |
| 롤 형상 | 단면 프로파일 |
| 롤 정렬 | 대칭성 |
| 압하량 | 재료 변형 |
| 입구 장력 | 공정 안정성 |
| 출구 장력 | 치수 안정성 |
| 롤 표면 품질 | 소선 표면 |
| 온라인 측정 | 치수 제어 |
이러한 도체에 사용되는 압연 기술에 대한 자세한 내용은 Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications을 참조하십시오.
직사각형 소선에서 CTC 도체까지
각 소선의 제조 및 절연이 완료되면 전위 공정으로 들어갑니다.
간단한 CTC 제조 공정은 다음과 같습니다.
정밀 직사각형 소선 → 개별 소선 절연 → 소선 배열 → 연속 전위 → 도체 압축 / 성형 → 외부 절연 → 완성 CTC 도체
전위 장비는 개별 절연층을 손상시키지 않으면서 여러 소선의 움직임을 동시에 제어해야 합니다.
주요 공정 요소는 다음과 같습니다.
- 소선 장력
- 전위 피치
- 소선 정렬
- 절연 보호
- 도체 치수
- 라인 속도
- 최종 권취 장력
여러 소선을 동시에 가공하기 때문에 생산 안정성이 특히 중요합니다.
CTC 소선 절연 요구사항
개별 소선 사이의 절연은 CTC 구조의 핵심 요소입니다.
절연 시스템은 안정적인 전기적 분리를 유지하는 동시에 전위 공정 중 발생하는 기계적 움직임에도 견딜 수 있어야 합니다.
| 요구사항 | 목적 |
|---|---|
| 균일한 절연 | 안정적인 전기적 분리 |
| 우수한 접착력 | 코팅 손상 방지 |
| 제어된 두께 | 도체 치수 유지 |
| 매끄러운 표면 | 안정적인 전위 지원 |
| 기계적 내구성 | 소선 움직임에 대한 저항 |
| 열적 적합성 | 변압기 요구사항 충족 |
절연 처리 전 나동선 표면의 품질은 완성 소선의 품질 일관성에도 영향을 미칠 수 있습니다.
에나멜 절연 직사각형 구리 도체에 대해서는 What is Enamelled Copper Flat Wire? Applications and Benefits를 참조하십시오.
CTC 도체의 주요 장점
CTC 기술은 대형 변압기 권선에서 전기적 및 제조상의 장점을 제공하기 위해 주로 사용됩니다.
와전류 손실 감소
대형 도체를 여러 개의 더 작은 절연 소선으로 분할하면 도체 내부의 와전류 경로를 줄여 와전류 손실을 낮추는 데 도움이 됩니다.
향상된 전류 분포
연속 전위를 통해 각 소선은 도체 전체 길이에 걸쳐 보다 균형 잡힌 전자기 조건을 경험할 수 있습니다.
큰 구리 단면적
여러 소선을 결합하면 개별 소선은 관리하기 쉬운 크기로 유지하면서 높은 전류를 전달할 수 있는 도체를 구성할 수 있습니다.
유연한 권선 설계
CTC는 변압기 설계자가 도체 치수 및 권선 배열을 선택할 때 더 높은 설계 유연성을 제공합니다.
| 장점 | CTC 구조의 역할 |
|---|---|
| 추가 손실 감소 | 여러 개의 절연 소선 |
| 전류 분포 개선 | 연속 전위 |
| 높은 전류 용량 | 여러 개의 구리 소선 |
| 제어된 도체 형상 | 정밀 소선 생산 |
| 변압기 효율 | 최적화된 권선 도체 |
CTC 도체의 적용 분야
CTC는 주로 중대형 용량의 변압기 권선에 사용됩니다.
대표적인 적용 분야는 다음과 같습니다.
- 전력 변압기
- 발전기 승압 변압기
- 전력망 변압기
- 대형 배전 변압기
- 대전류 변압기 권선
- 특수 전기 장비
CTC는 특히 하나의 대형 단면 도체를 사용할 경우 불필요한 전자기 손실이 발생하거나 권선 설계의 최적화가 어려워지는 경우에 효과적입니다.
일반적인 변압기 도체 생산 기술에 대해서는 Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors를 참조하십시오.
CTC와 종이 절연 평각 구리선 비교
CTC는 기존의 종이 절연 직사각형 구리선과 혼동해서는 안 됩니다.
| 특징 | 종이 절연 평각 구리선 | CTC |
|---|---|---|
| 구리 구조 | 단일 도체 | 여러 개의 소선 |
| 개별 소선 절연 | 없음 | 있음 |
| 연속 전위 | 없음 | 있음 |
| 외부 종이 절연 | 일반적으로 적용 | 적용 가능 |
| 제조 복잡성 | 중간 | 높음 |
| 대표 적용 분야 | 변압기 권선 | 대형 변압기 권선 |
종이 절연 도체는 하나의 직사각형 구리 도체 주위에 절연지를 감아 생산할 수 있습니다.
반면 CTC는 소선 생산, 개별 절연, 전위 및 최종 도체 조립과 같은 추가 공정이 필요합니다.
기존 종이 절연 도체 기술에 대해서는 Paper Covered Copper Flat Wire for Transformer Windings를 참조하십시오.
CTC 생산의 품질 관리
CTC는 여러 개의 정밀 소선으로 구성되기 때문에 품질 관리는 개별 소선과 최종 조립 도체 모두를 포함해야 합니다.
개별 소선 검사
대표적인 검사 항목은 다음과 같습니다.
- 폭
- 두께
- 코너 반경
- 표면 품질
- 절연 두께
- 전기적 특성
- 기계적 상태
완성 CTC 검사
| 검사 항목 | 목적 |
|---|---|
| 전체 폭 | 최종 도체 형상 확인 |
| 전체 두께 | 권선 치수 제어 |
| 전위 피치 | 소선 배열 확인 |
| 소선 절연 | 전기적 분리 보장 |
| 표면 상태 | 기계적 손상 확인 |
| 도체 직진도 | 안정적인 권선 지원 |
| 권취 품질 | 완성 도체 보호 |
온라인 모니터링을 통해 대량의 부적합 제품이 생산되기 전에 공정 편차를 감지할 수 있습니다.
생산 설비 요구사항
완전한 CTC 제조 시스템에는 단순히 전위 장비만 필요한 것이 아닙니다.
고객의 생산 범위에 따라 다음과 같은 장비를 구성할 수 있습니다.
구리선 신선 → 어닐링 → 정밀 압연 → 온라인 측정 → 소선 절연 → CTC 전위 → 외부 절연 → 권취
직사각형 소선 생산 공정에서는 다음과 같은 설비 기능이 특히 중요합니다.
- 정밀 압연기
- 고정밀 롤 갭 조정
- 코너 반경 제어
- 폭 및 두께 온라인 측정
- 안정적인 장력 제어
- 표면 보호
- 정밀 권취
통합 CTC 설비와 상류 도체 준비 공정에 대한 내용은 CTC Production Line을 참조하십시오.
CTC 소선 생산 솔루션에 필요한 정보
CTC 도체 제조 설비를 선정하기 전에 고객은 개별 소선과 최종 도체의 요구사항을 모두 명확히 해야 합니다.
| 필요한 정보 | 예시 |
|---|---|
| 구리 등급 | C11000 / 무산소동 |
| 원재료 직경 | mm |
| 소선 폭 | mm |
| 소선 두께 | mm |
| 폭 공차 | ± mm |
| 두께 공차 | ± mm |
| 코너 반경 | R mm |
| 소선 수 | 고객 지정 |
| 소선 절연 | 에나멜 / 기타 |
| 전위 피치 | 고객 지정 |
| 최종 CTC 치수 | mm |
| 생산 속도 | m/min |
| 코일 중량 | kg |
| 온라인 측정 | 필수 / 선택 |
이러한 파라미터를 명확히 하면 단순히 소선의 공칭 치수만을 기준으로 하는 것이 아니라 최종 변압기 도체 요구사항에 맞춰 생산 공정을 설계할 수 있습니다.
결론
연속 전위 도체(CTC)는 대형 전력 변압기 권선에 중요한 도체 기술입니다.
큰 단면의 구리 도체를 개별적으로 절연된 여러 개의 직사각형 소선으로 나누고 각 소선의 위치를 연속적으로 전위함으로써 CTC는 전류 분포를 개선하고 대형 변압기 도체에서 발생하는 추가 손실을 줄이는 데 도움을 줄 수 있습니다.
그러나 최종 CTC 도체의 성능은 각 개별 소선의 정밀도에서 시작됩니다.
제조업체는 다음 항목을 세밀하게 관리해야 합니다.
- 소선 폭 및 두께
- 치수 공차
- 코너 반경
- 표면 품질
- 구리의 기계적 상태
- 소선 절연
- 전위 안정성
- 최종 도체 형상
**Sky Bluer Environmental Technology Co., Ltd.**는 변압기, CTC, 마그넷 와이어 및 기타 전기 도체 분야에서 사용되는 직사각형 구리 소선 생산을 위한 정밀 압연기와 맞춤형 와이어 생산 솔루션을 제공합니다.
CRM 솔루션은 고객의 도체 요구사항에 따라 신선, 어닐링, 정밀 압연, 온라인 치수 측정, 장력 제어 및 정밀 권취 공정을 통합할 수 있습니다.
CTC 또는 직사각형 구리 소선 생산 프로젝트를 계획하는 제조업체는 원재료 직경, 소선 치수, 공차, 코너 반경, 소선 수, 절연 요구사항, 생산 속도 및 코일 사양을 제공하면 당사의 엔지니어링 팀이 적합한 생산 솔루션을 결정하는 데 도움이 됩니다.
