서론

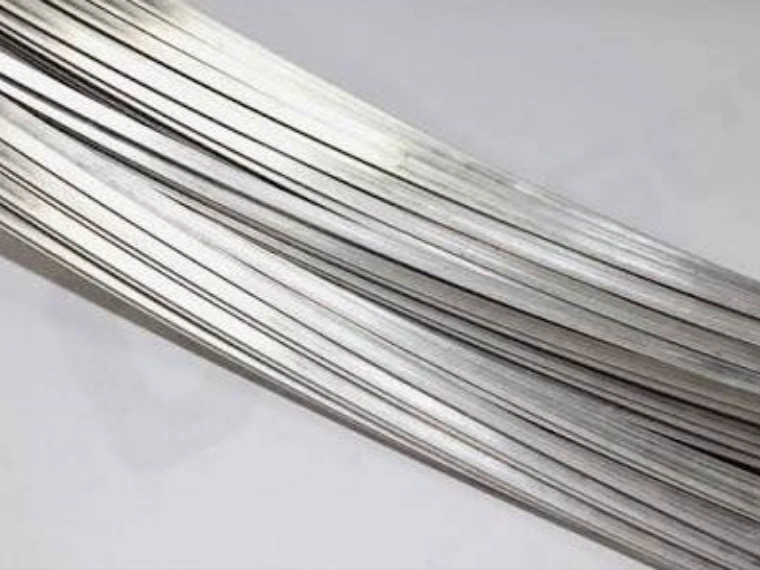

유냉 템퍼 스프링 강선은 뛰어난 내피로성과 안정적인 기계적 물성으로 자동차용 스프링, 밸브 스프링, 현가 부품 및 산업용 스프링 제품의 핵심 원자재입니다. 일반 강선과 달리 유냉 템퍼 평선은 특수 열처리를 거쳐 강도와 경도가 높아 가공 시 변형 저항이 큽니다. 원형 유냉 템퍼 선재를 평면 및 사각 단면 선재로 가공하는 제조사에게 압연 밀 선택은 매우 중요한 요소로, 장비 구성이 제품의 치수 정밀도, 표면 품질, 모서리 완성도, 생산 효율 및 공구 수명을 직접 결정합니다. 적합한 정밀 압연 시스템은 소재 그레이드, 선재 규격, 생산 능력 및 공차 기준에 맞춰 매칭되어야 합니다.
스카이 블루어 환경기술 유한회사(CRM)는 유냉 템퍼 평선 생산용 맞춤형 정밀 압연 솔루션을 제공하여 제조사가 안정적이고 고품질·고효율 생산을 구현할 수 있도록 지원합니다.
유냉 템퍼 스프링 강선의 핵심 소재 특성
유냉 템퍼 스프링 강선은 전용 템퍼 열처리 공정을 거쳐 초고인장강도와 우수한 내피로 성능을 확보하며 고성능 스프링 제조의 기초 소재로 활용됩니다. 생산 현장에서 널리 사용되는 주요 소재 그레이드별 특징과 적용 분야는 아래 표와 같습니다.
| 소재 | 특성 | 적용 분야 |
|---|---|---|
| SAE9254 | 내피로성 최상위 | 자동차용 스프링 |
| 60Si2Mn | 높은 탄성 한계 | 산업용 스프링 |
| SUP10 | 강도와 인성 균형 우수 | 차량 부품 |
| 50CrV4 | 경화성이 뛰어남 | 고성능 고하중 스프링 |
한편 유냉 템퍼 선재 고유의 물리적 특성은 압연 가공에 엄격한 요구사항을 부여하며 각 물성은 압연 품질과 장비 선정에 직접적인 영향을 미칩니다.
| 물성 항목 | 압연 공정에 미치는 영향 |
|---|---|
| 높은 인장 강도 | 압연 압력을 견딜 수 있는 고강성 장비 본체 필요 |
| 높은 경도 | 표면 마모를 방지하기 위한 내마모성 롤 적용 필수 |
| 현저한 가공 경화 특성 | 소재 응력을 완화하기 위한 단계별 변형량 제어 필요 |
| 높은 내피로 요구사항 | 고수준 표면 품질 관리 시스템 탑재 요구 |
소재 자체의 소성 변형 능력이 제한적이므로 압연 파라미터를 잘못 설정하면 모서리 균열, 불균일 변형, 치수 불안정 등의 결함이 쉽게 발생하므로 전용 장비와 정밀한 가공 공정이 필수입니다.
압연 밀 선택 핵심 평가 기준
유냉 템퍼 평선 생산용 압연 밀 선정은 소재 상태, 완제품 선재 규격, 정밀도 요구사항 3가지 핵심 요소를 중심으로 진행하며 각 생산 조건에 따른 명확한 매칭 기준이 적용됩니다.
1. 소재 상태
유냉 템퍼 스프링 선재는 일반 소둔 선재보다 경도가 월등히 높아 연성이 낮고 변형 저항이 강합니다. 압연 공정에서는 패스당 변형량 제어, 일정한 압연 압력 유지, 고정밀 롤 간극 조절, 완전 윤활 시스템 등 정밀화된 가공 파라미터를 적용해야 합니다. 대변형 가공이 필요한 제품의 경우 다단 압연이 필수로, 응력 집중을 분산하여 소재 파손을 방지합니다.
2. 완제품 규격별 장비 매칭
선재 규격과 성형 요구사항에 따라 전용 압연 밀 구성을 선택해야 생산 효율과 제품 품질을 동시에 만족할 수 있습니다.
| 제품 요건 | 권장 장비 |
|---|---|
| 일반 표준 평선 | 2롤 정밀 압연 밀 |
| 초정밀 사각 평선 | 4롤 터크스 헤드 압연 시스템 |
| 다종 이형 단면 생산 | 범용 다기능 압연 밀 |
| 대변형량 가공 | 다단 연속 압연 시스템 |
3. 정밀도 요구사항
스프링 제품은 치수 및 표면 정밀도 기준이 매우 엄격하며 전문 정밀 압연 장비는 아래 산업 표준 공차를 안정적으로 충족할 수 있습니다.
| 파라미터 | 정밀도 기준 |
|---|---|
| 두께 공차 | ±0.005–0.02 mm |
| 폭 공차 | ±0.01–0.05 mm |
| 직진도 | ≤3/1000 mm |
| 표면 조도 | Ra 0.4–0.8 μm |
주류 압연 밀 시스템 종류 특징
유냉 템퍼 평선 생산 현장에서 활용되는 대표적인 3가지 압연 시스템은 각자 고유한 장점과 적용 분야가 있으며 요구 정밀도 및 생산량에 따라 선택합니다.

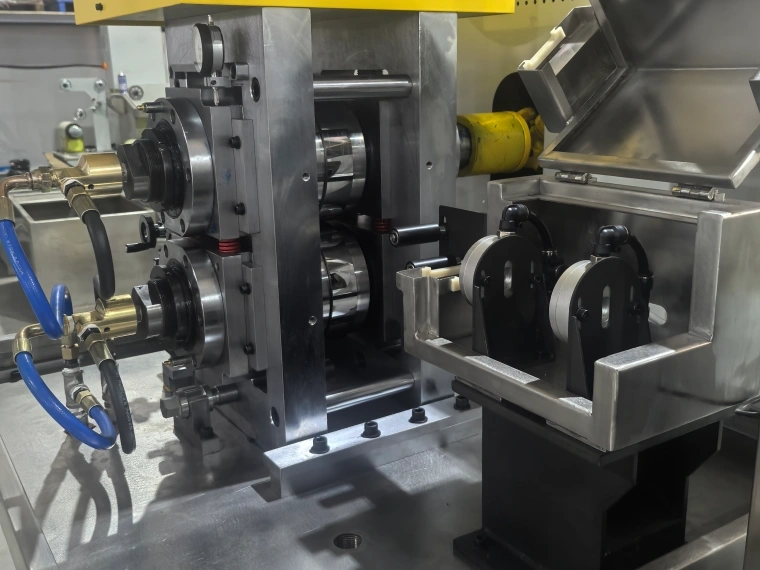

2롤 정밀 압연 밀
표준 평선 생산에 가장 널리 사용되는 기본 압연 장비로 구조가 간단하고 조작이 편리하며 연속 생산 효율이 높은 장점이 있습니다. 정밀도 요구사항이 중간 수준인 일반 스프링 제품에 적합하며 생산 비용과 운영 안정성의 균형을 맞추기 좋습니다.
4롤 터크스 헤드 압연 밀
초정밀 가공 환경에 최적화된 장비로 선재 폭 정밀도와 사각 단면 형상 균일성을 효과적으로 개선하고 모서리 변형 및 치수 편차를 최소화합니다. 자동차용 스프링 선재, 고정밀 산업용 평선 등 고성능 제품 생산에 최적의 선택지입니다.
다단 연속 압연 시스템
변형이 어려운 고경도 소재 및 대변형량 가공 업무에 특화된 설비로 단계별 점진 변형 기술을 적용합니다. 성형 응력을 분산하고 소재 유동성을 최적화하여 표면 마감 품질을 높이고 공구 수명을 크게 연장하며 유냉 템퍼 선재 가공의 핵심 난제를 해결합니다.
압연 카세트 기술의 중요성
압연 카세트는 평선 최종 품질을 결정하는 핵심 부품으로, 가공 과정에서 롤 위치, 압연 변형량 정밀도, 제품 단면 형상 및 소재와 롤 간 접촉 상태를 정밀 제어합니다. 고품질 맞춤형 압연 카세트는 파라미터 신속 조절과 안정적인 연속 가동을 지원할 뿐만 아니라 장비 유지보수 가동 중단 시간을 줄이고 동일 배치 제품의 치수 균일성을 보장합니다. CRM은 각종 강종과 제품 규격에 맞춰 전용 압연 카세트를 설계하여 장비와 소재의 최적 매칭을 구현합니다.
지능형 품질 관리 보조 시스템
현대 고품질 평선 생산 라인은 지능형 보조 시스템을 통해 제품 균일성을 유지합니다. 온라인 레이저 측정 시스템은 선재 두께, 폭, 단면 정밀도를 실시간 동적 모니터링하고 폐루프 제어 시스템과 연동하여 압연 파라미터를 자동 보정함으로써 수동 조절로 인한 오차를 배제합니다. 자동 권취 시스템은 생산 전 과정 일정 장력을 유지하여 균일한 코일 형상을 형성하고 완제품 표면 손상을 방지합니다. 이러한 지능형 구성은 소재 손실을 크게 줄이고 생산 안정성과 수율을 향상시킵니다.
CRM 맞춤형 압연 토탈 솔루션
CRM은 유냉 템퍼 평선 생산용 원스톱 완전 정밀 압연 솔루션을 제공합니다. 정밀 압연 밀, 4롤 터크스 헤드 시스템, 맞춤형 압연 카세트, 온라인 측정 시스템 등 핵심 장비부터 전체 생산 라인 서비스까지 아우릅니다. 고객의 소재 그레이드, 원선 직경, 완제품 규격, 요구 공차 기준, 생산량 수요에 기반하여 개별 프로젝트 평가를 진행하고 맞춤 엔지니어링 설계안을 제공하여 제조사가 안정적인 양산과 균일한 제품 품질을 달성하도록 지원합니다.
자주 묻는 질문(FAQ)
- 유냉 템퍼 스프링 선재를 압연하여 평선으로 제작할 수 있나요? 가능합니다. 다만 강도와 경도가 높기 때문에 변형 파라미터를 정밀 제어하고 전용 압연 장비를 사용해야 가공 결함을 방지할 수 있습니다.
- 자동차용 스프링 선재 생산에 적합한 압연 밀은 무엇인가요? 4롤 터크스 헤드 압연 밀이 최적 선택이며, 고급 자동차 스프링 제품에 요구되는 높은 치수 제어력과 단면 정밀도를 구현합니다.
- 유냉 템퍼 선재 가공 시 다단 압연의 장점은 무엇인가요? 성형 응력을 효과적으로 분산시켜 모서리 균열 및 표면 결함을 억제하고 최종 제품 품질을 개선합니다.
- 압연 공정으로 구현 가능한 정밀 공차는 어느 정도인가요? 적용 소재와 장비 구성에 따라 정밀 압연 공정은 두께 공차 ±0.005–0.02 mm 수준까지 구현 가능합니다.
- 압연 카세트의 핵심 기능은 무엇인가요? 롤 위치와 압연 변형 정밀도를 정확히 제어하며 평선 최종 품질에 직접적인 영향을 미치는 핵심 부품입니다.
- CRM은 전체 생산 라인을 공급하나요? 네. CRM은 고객 요구사항에 기반하여 완전 맞춤형 압연 장비, 검사 시스템 및 토탈 생산 솔루션을 제공합니다.
결론
압연 밀 선택은 유냉 템퍼 평선 제품의 합격률과 생산 안정성을 보장하는 핵심 단계입니다. 2롤 압연 밀은 비용과 효율성이 장점으로 일반 표준 평선 생산에 적합하며, 4롤 터크스 헤드 시스템과 다단 압연 솔루션은 초정밀·고성능·특수 규격 스프링 강 제품 생산에 더 유리합니다. CRM은 전문화된 맞춤 압연 기술과 완전한 장비 솔루션을 바탕으로 전 세계 제조사가 자동차 및 산업용 스프링 분야에 활용되는 고신뢰성 유냉 템퍼 평선을 생산할 수 있도록 지원합니다.
