정밀 평선 압연의 장력제어: 공급릴, 댄서 및 권취 시스템

SKYBLUER
9월 28, 2026
6:09 오후

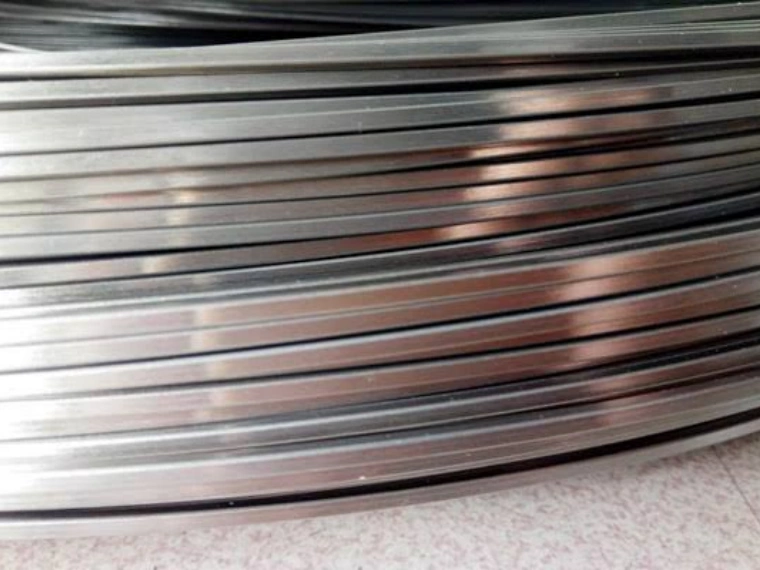

서론

정밀 평선 압연은 압연기만으로 제어되지 않는다.

소재는 안정된 속도와 장력으로 압연기에 진입해야 하며, 각 변형 구간을 비제어 인장이나 느슨함 없이 통과한 뒤 최종적으로 안정된 코일로 권취되어야 한다.

이 때문에 장력제어는 완전한 평선 압연 시스템의 가장 핵심 요소 중 하나이다.

스프링강, 스테인리스강, 탄소강 및 기타 고강도 소재의 경우 장력 불안정이 다음 항목에 영향을 미친다.

두께 정밀도
폭 안정성
직진도
모서리 품질
표면 상태
압연력
코일 권취 품질

따라서 정밀 생산라인은 공급릴, 압연기, 댄서 시스템, 권취기 간 연동 제어가 필요하다.

목표는 단순히 장력을 가하는 것이 아니라, 전체 생산 공정에 걸쳐 적정하고 안정적인 장력을 유지하는 것이다.

Sky Bluer Environmental Technology Co., Ltd. (CRM)는 고정밀 평선 생산을 위한 이송, 압연, 계측, 장력 및 권취 기술이 연동된 맞춤형 정밀 압연 시스템을 개발한다.

평선 압연에서 장력이 중요한 이유

장력은 생산 중 선재에 가해지는 축방향 힘이다.

연속 압연라인에서 소재는 동시에 다음의 영향을 받는다.

압연력
마찰력
소재 전진 유동
후장력
전장력
권취력

이러한 힘들의 상호작용은 선재가 압연 시스템을 얼마나 일정하게 통과하는지 결정한다.

안정된 장력 조건은 예측 가능한 소재 거동을 유지하는 데 도움이 된다.

장력이 불안정하면 다음과 같은 문제가 발생할 수 있다.

장력 이상 현상	발생 가능 결과
장력 과다	선재 연신 또는 치수 편차
장력 부족	소재 느슨함, 이송 불안정
장력 변동	두께 및 폭 편차
장력 급증	선재 단선
불균일 권취	코일 성형 불량

정밀 평선의 경우 이러한 문제가 최종 제품 품질에 직접적인 영향을 미친다.

4대 장력제어 구간

완전한 정밀 평선 생산라인은 여러 장력제어 구간으로 나뉜다.

공급릴 → 교정/이송 → 정밀 압연 → 댄서/버퍼 → 권취

각 구간의 기능은 다음과 같다.

시스템	주요 기능
공급릴	제어된 장력으로 입선 소재 공급
이송 시스템	안정적인 소재 진입 확보
압연기	제어된 변형 수행
댄서	속도 및 장력 변동 흡수
권취기	제어된 권취 장력 유지

제어 시스템은 각 장치를 개별적으로 다루는 것이 아니라 상호 연동해야 한다.

공급릴 장력제어

공급릴은 생산라인의 시작점이다.

기능은 과도한 인장력이나 비제어 느슨함 없이 입선 소재를 부드럽게 공급하는 것이다.

대형 코일로부터 소재가 공급될 때 이 점은 특히 중요하다.

코일 외경이 감소함에 따라 공급 조건이 변화한다.

따라서 모터 정속 운전이 반드시 소재의 일정한 장력을 보장하지는 않는다.

제어형 공급릴 시스템은 변화하는 코일 상태를 보상할 수 있다.

주요 파라미터는 다음과 같다.

공급 속도
모터 토크
코일 외경
선재 직경
소재 강도
요구 라인 속도

일반적인 제어 전략은 하류 공정의 피드백을 이용해 공급 동작을 조정한다.

공급릴 안정성이 압연 정밀도에 영향을 미치는 이유

공급릴의 소재 공급이 불균일하면 압연기에 불안정한 입구 조건이 전달된다.

예시:

공급릴 장력 과다 → 압연 구간 진입 전 소재가 인장됨 → 유효 변형 조건 변경 → 치수 편차 발생

반대로:

공급릴 장력 부족 → 선재 느슨해짐 → 이송 불안정 → 소재 정렬 불량

따라서 공급릴은 제어 가능하고 재현성 있는 소재 공급을 제공해야 한다.

댄서 시스템의 역할

댄서 시스템은 연속 생산라인의 서로 다른 구간 사이에 기계식 버퍼로 작용한다.

주 목적은 다음 사이의 일시적인 속도 차이를 흡수하는 것이다.

입선 속도
압연 속도
권취 속도

모든 속도 변동이 선재에 즉시 전달되지 않도록, 댄서는 일시적인 소재 완충 구간을 확보한다.

간략 원리:

속도 차이 → 댄서 위치 변화 → 제어 신호 → 모터 속도/토크 → 조정 → 장력 안정화

이 때문에 댄서는 연속 선재 가공 시스템에서 매우 유용하다.

연속 압연에서 댄서가 중요한 이유

정밀 압연기는 독립적으로 운전되지 않는다.

상류 및 하류 설비는 동적 응답 특성이 다를 수 있다.

예를 들어:

공급릴은 회전 관성이 크다.
압연기는 변형 상태가 급격히 변한다.
권취 코일 외경은 지속적으로 증가한다.

적절한 버퍼가 없으면 이러한 차이로 인해 장력 변동이 발생한다.

댄서는 각 기계 구간의 동적 거동을 분리하는 데 도움을 준다.

댄서 미적용	댄서 적용
속도 변화가 선재에 직접 영향	속도 변동이 버퍼로 흡수
장력 변동이 큼	장력이 더 안정적
선재 단선 위험이 높음	공정 안정성 향상
동기화 어려움	라인 연동 용이

압연 구간의 장력제어

압연 구간은 장력제어가 특히 중요한 곳이다.

압연 중 소재는 큰 변형을 겪는다.

압연 공정은 다음 항목을 연동해야 한다.

압연 속도
롤 갭
압하율
전장력
후장력

장력을 부적절하게 설계된 패스 스케줄을 보상하는 수단으로 사용해서는 안 된다.

올바른 방식은 먼저 적합한 변형 조건을 구축하고, 장력제어로 안정적인 소재 이송을 유지하는 것이다.

이 점은 고강도 스프링강에서 특히 중요하다.

과도한 장력과 높은 압하율이 결합되면 다음 위험이 증가한다.

선재 단선
모서리 균열
치수 불안정

이는 압하율 및 패스 스케줄 최적화와 직접 연관된다.

전장력과 후장력

압연 기술에서 변형 구간 전후에 장력이 가해질 수 있으며, 다음과 같이 정의한다.

후장력

압연 스탠드 앞에 가해지는 장력

전장력

압연 스탠드 뒤에 가해지는 장력

두 힘의 상호작용은 다음에 영향을 미친다.

압연력
소재 유동
압하 거동
치수 안정성

다만 장력 값은 다음 조건에 따라 결정되어야 한다.

소재 등급
입구 치수
최종 치수
압하율
압연 속도
설비 구성

모든 평선 적용 사례에 적합한 단일 표준 장력 값은 존재하지 않는다.

권취 장력제어

압연 완료 후 완성된 평선은 안정된 코일로 권취해야 한다.

권취 시스템은 코일이 형성되는 전 과정에 걸쳐 적정 권취 장력을 유지해야 한다.

여기서 특별한 난제가 발생한다.

코일 외경이 지속적으로 커진다.

코일 외경이 증가하면 필요한 회전 속도가 변한다.

권취 제어가 이 변화를 보상하지 않으면 권취 장력이 변동할 수 있다.

발생 가능한 결과:

느슨한 권취
과도하게 조인 권취
코일 변형
모서리 손상
후속 공정 권출 불량

따라서 권취 제어는 다음 항목을 연동해야 한다.

라인 속도
코일 외경
모터 토크
권취 장력

정선속도 vs 정RPM

선재 권취에서 흔한 오해는 권취 모터를 일정 RPM으로 운전해야 한다는 것이다.

실제로 코일 외경이 변함에 따라 필요한 회전 속도는 달라진다.

관계식:

선속도 = π × 코일 외경 × 회전속도

따라서:

회전속도 = 선속도 ÷ (π × 코일 외경)

생산라인이 일정 선속도를 유지한다면 코일 외경이 커질수록 회전속도는 낮아져야 한다.

이것이 현대 권취 시스템에 속도 및 토크 연동 제어가 필요한 이유 중 하나이다.

장력제어와 평선 결함

다수의 평선 결함은 불안정한 장력의 영향을 받는다.

결함	장력 관련 가능 원인
두께 편차	장력 변동
폭 불안정	불균일한 소재 유동
모서리 변형	과도한 축방향 힘
선재 단선	장력 과다
코일 성형 불량	부적절한 권취 장력
직진도 불량	불균일한 장력 분포

다만 장력을 자동으로 근본 원인으로 단정해서는 안 된다.

엔지니어는 다음을 구분해야 한다.

소재 관련 결함
롤 관련 결함
압하 관련 결함
장력 관련 결함
계측 관련 결함

이 체계적인 트러블슈팅 방식은 안정 생산에 중요하다.

흔한 결함과 트러블슈팅에 대한 자세한 내용은 다음 문서를 참조: 평선 압연 흔한 결함: 원인, 트러블슈팅 및 해결방안

장력제어와 폐루프 생산

현대 정밀 압연라인은 장력제어에 온라인 계측 및 폐루프 치수 제어를 점점 더 많이 결합한다.

예시 흐름:

레이저 게이지 → 실제 두께 측정 → PLC/제어 시스템 → 편차 계산 → 서보/구동 시스템 → 압연 또는 라인 파라미터 조정 → 안정된 제품

이를 통해 장력, 치수 정밀도, 기계 속도를 함께 제어하는 연동 생산 환경이 구축된다.

이 기술은 다음에서 다루는 폐루프 두께 제어 기술과 밀접하게 연관된다: 정밀 압연기용 폐루프 두께 제어 기술

장력제어 파라미터

정확한 파라미터는 소재와 설비 구성에 크게 의존한다.

주요 엔지니어링 변수:

파라미터	주 영향 인자
라인 속도	동적 응답 특성
선재 직경	필요 힘
소재 강도	장력 허용 용량
코일 외경	공급릴/권취 속도
압하율	압연 변형량
롤 직경	압연 거동
모터 토크	장력 발생
댄서 위치	버퍼 용량

이 때문에 장력제어는 독립 부품으로 나중에 추가하는 것이 아니라, 전체 생산라인 설계 단계부터 반영해야 한다.

스프링강 평선의 장력제어

스프링강은 냉간 변형 시 강도가 높고 연성이 제한되므로 장력제어를 특히 신중하게 진행해야 한다.

대표 적용 분야:

자동차용 스프링
밸브 스프링
산업용 스프링
정밀 기계 부품

이 제품군에서 장력 불안정은 다음에 영향을 미친다.

치수 정밀도
표면 상태
잔류응력
피로 성능

스프링강 등급별로 냉간 압연 거동이 다르기 때문에, 장력 파라미터는 소재 및 압연 공정 파라미터와 함께 개발되어야 한다.

소재 선정에 대한 자세한 내용은 참조: 정밀 평선 압연용 스프링강 등급

장력제어형 완전 압연라인 설계

잘 설계된 평선 생산라인은 소재 전체 경로를 고려해야 한다.

전형적인 구성:

공급릴 → 능동 교정기 → 정밀 압연기 → 온라인 계측 시스템 → 댄서/버퍼 → 권취기

각 구성요소는 생산 안정성에 기여한다.

구성요소	주 목표
공급릴	안정적인 권출
교정기	선재 정렬 보정
압연기	제어된 변형
온라인 게이지	실시간 치수 모니터링
댄서	장력 완충
권취기	완성 선재 안정 권취

제어 아키텍처는 각 시스템이 통신하고 변화하는 생산 조건에 대응할 수 있도록 구성되어야 한다.

CRM 정밀 평선 압연 솔루션

Sky Bluer Environmental Technology Co., Ltd. (CRM)는 다음 제품을 생산하는 제조사를 위한 맞춤형 정밀 압연 솔루션을 제공한다.

스프링강 평선
스테인리스강 평선
탄소강 평선
동 평선
합금 평선
정밀 이형선

적용 사양에 따라 CRM 생산라인은 다음을 통합할 수 있다.

공급릴 시스템
교정 및 이송
정밀 압연기
정밀 압연롤
온라인 레이저 계측
댄서 시스템
서보 드라이브
권취 시스템
PLC 및 자동화 제어

목표는 개별 기계를 단순 조합하는 것이 아니라 연동된 생산 시스템을 구축하는 것이다.

FAQ

평선 압연에서 장력제어가 중요한 이유는 무엇인가요? 장력은 선재가 압연 공정에 진입하고 통과하며 빠져나가는 상태에 영향을 줍니다. 장력 불안정은 두께 편차, 폭 불안정, 선재 단선, 코일 성형 불량의 원인이 될 수 있습니다.
댄서 시스템의 기능은 무엇인가요? 댄서는 동적 응답 특성이 다른 기계 구간 사이의 버퍼로 작용합니다. 일시적인 속도 차이를 흡수하고 장력 또는 구동 제어용 피드백 신호를 제공합니다.
공급릴 장력이 압연 품질에 미치는 영향은? 공급릴 장력 과다는 변형 전 선재를 당겨 압연 조건을 변경할 수 있고, 장력 부족은 소재 느슨함과 이송 불안정을 유발합니다. 안정적인 공급릴 제어는 균일한 소재 진입을 확보합니다.
코일 권취 중 권취 장력이 변하는 이유는? 권취 코일 외경은 지속적으로 증가합니다. 일정한 선속도를 유지하려면 코일 외경이 커질수록 회전속도는 낮아져야 하므로 모터 토크와 속도를 연동 제어해야 합니다.
스프링강 평선에 표준 장력 값이 있나요? 없습니다. 적정 장력은 소재 등급, 선재 사이즈, 강도, 압하율, 압연 속도 및 설비 구성에 따라 달라지며 공정 엔지니어링 단계에서 결정해야 합니다.
장력제어로 평선 치수 정밀도를 개선할 수 있나요? 네, 안정적인 장력은 균일한 소재 유동을 유지하고 생산 변동을 줄이는 데 도움이 됩니다. 다만 치수 정밀도는 롤 설계, 압하 스케줄, 기계 강성, 온라인 계측에도 의존합니다.
