무절연 직사각형 동선: 종류, 적용 분야 및 제조 공정

SKYBLUER
9월 28, 2026
6:09 오후

소개

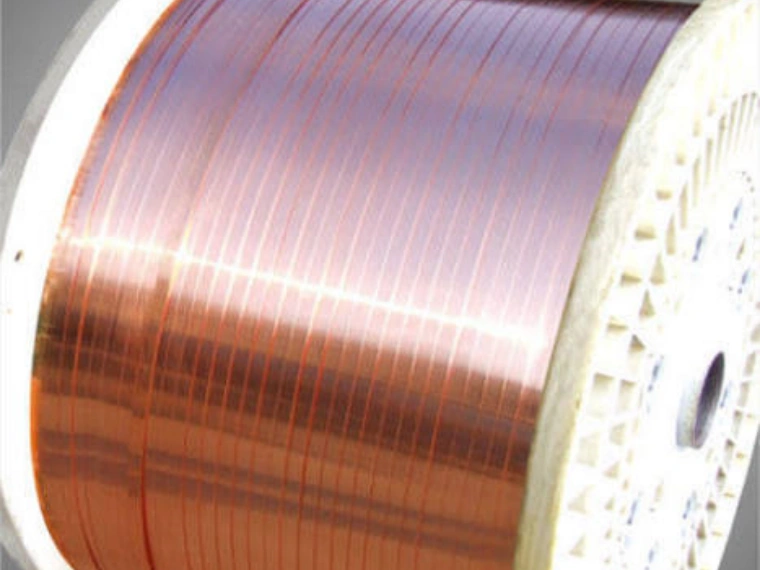

무절연 직사각형 동선은 직사각형 단면을 가진 정밀 구리 도체로, 표면에 에나멜, 종이, 운모 또는 기타 절연재가 적용되지 않은 제품입니다. 변압기, 모터, 발전기, CTC 도체 및 기타 전기 장비의 기본 도체로 널리 사용됩니다.

일반적인 원형 동선과 달리 직사각형 동선은 공간 활용도를 높이고 도체 형상을 보다 정밀하게 제어할 수 있도록 설계됩니다. 따라서 제조 공정에서는 폭, 두께, 코너 반경, 표면 품질, 직진도 및 치수 안정성을 정밀하게 관리해야 합니다.

이 글에서는 무절연 직사각형 동선 자체를 중심으로 주요 종류, 기술 사양, 제조 공정 및 품질 요구사항을 설명합니다.

무절연 직사각형 동선이란?

무절연 직사각형 동선은 일반적으로 구리 로드 또는 원형 동선을 인발 및 정밀 압연하여 직사각형 단면으로 변형함으로써 제조됩니다.

최종 치수는 전기적 용도, 권선 구조, 절연 시스템 및 필요한 전류 전달 용량에 따라 달라집니다.

일반적인 기술 사양은 다음과 같습니다.

항목	일반적인 범위
재질	Cu-ETP / 무산소동
입선 직경	1–10 mm
완성 폭	1–30 mm
완성 두께	0.3–10 mm
폭 공차	±0.005–0.03 mm
두께 공차	±0.003–0.02 mm
코너 반경	적용 용도에 따라 결정
표면	매끄럽고 결함이 없음
단면 형상	직사각형
전기 전도도	고전도성 구리

위 범위는 엔지니어링 참고값이며 보편적인 표준이 아닙니다. 실제 사양은 고객의 제품 도면 및 적용 표준에 따라 결정해야 합니다.

무절연 직사각형 동선의 주요 종류

무절연 직사각형 동선은 구리 재질, 기계적 상태, 치수 및 적용 요구사항에 따라 분류할 수 있습니다.

구리 재질

가장 일반적으로 사용되는 재질은 고전도성 구리입니다.

재질	주요 특성	일반적인 적용 분야
Cu-ETP	높은 전도성, 우수한 가공성	일반 전기 도체
무산소동	낮은 산소 함량, 높은 전도성	고성능 도체
고전도성 구리	우수한 전기적 성능	변압기 및 모터 도체
구리 합금	높은 기계적 강도	특수 용도

대부분의 전기 응용 분야에서는 전기 전도성, 성형성, 기계적 특성 및 공정 안정성 간의 균형을 고려하여 재질을 선택해야 합니다.

기계적 상태

구리는 다양한 기계적 상태로도 공급될 수 있습니다.

상태	성형성	일반적인 적용 분야
연질 / 소둔	우수	권선 및 성형
반경질	보통	치수 안정성이 필요한 용도
경인발	낮음	특수 도체

이후 공정에서 많은 권선, 굽힘 또는 성형이 필요한 도체의 경우 일반적으로 연질 또는 소둔 구리가 선호됩니다.

직사각형 동선의 주요 치수

고품질 직사각형 도체는 단순히 공칭 폭과 두께만으로 규정할 수 없습니다.

전체 형상 사양에는 다음 항목이 포함될 수 있습니다.

폭
두께
코너 반경
폭/두께 비율
가장자리 상태
직진도
단면 대칭성

예를 들어, 정밀 제품의 사양은 다음과 같이 설정할 수 있습니다.

항목	예시
폭	8.00 mm
두께	2.00 mm
폭 공차	±0.010 mm
두께 공차	±0.005 mm
코너 반경	R0.20 mm
단면 형상	직사각형

생산 엔지니어링 관점에서는 단순히 “8 × 2 mm 동선”이라고 지정하는 것보다 이러한 상세 사양이 훨씬 유용합니다.

치수 정밀도가 중요한 이유

무절연 직사각형 동선은 이후 에나멜 코팅, 종이 절연, 전위 또는 권선 공정을 거치는 중간 제품인 경우가 많습니다.

작은 치수 편차도 여러 층 또는 여러 가닥의 도체가 쌓이면 누적될 수 있습니다.

예를 들어:

두께 편차	도체 500개	총 누적 차이
0.001 mm	500	0.50 mm
0.003 mm	500	1.50 mm
0.005 mm	500	2.50 mm
0.010 mm	500	5.00 mm

따라서 고밀도 권선 시스템에서는 두께와 폭의 엄격한 제어가 특히 중요합니다.

변압기 도체 생산에 대한 자세한 내용은 Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors를 참조하십시오.

무절연 직사각형 동선 제조 공정

일반적인 생산 공정은 다음과 같습니다.

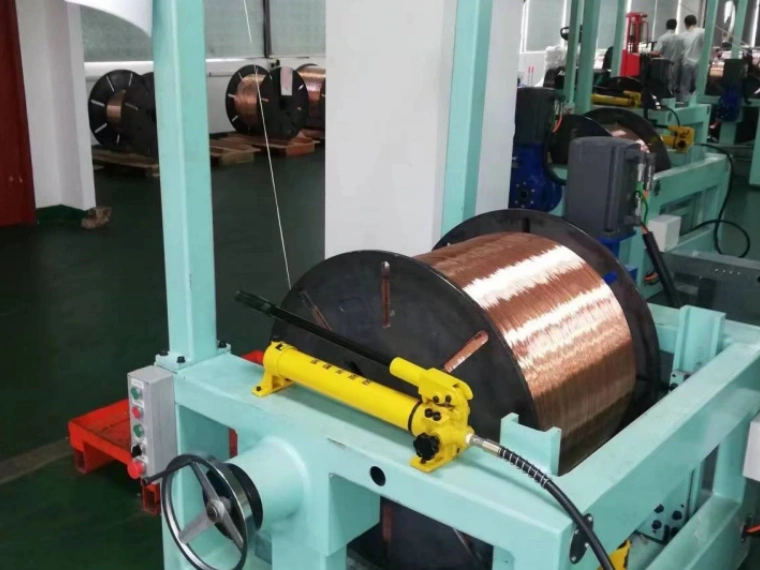

구리 로드 / 원형 동선 → 인발 → 정밀 압연 → 사이징 → 온라인 측정 → 교정 → 권취

각 단계는 특정한 기능을 수행합니다.

인발

인발 공정은 입선 직경을 줄이고 재료가 압연 구간에 진입하기 전에 치수 일관성을 향상시킵니다.

정밀 압연

압연은 원형 단면을 요구되는 직사각형 형상으로 변환합니다.

전체 변형을 한 번의 공정에서 완료하는 대신 다단 압연을 적용하면 폭과 두께를 점진적으로 제어할 수 있습니다.

압연 단계	주요 기능
초기 패스	단면 변형 시작
중간 패스	폭과 두께 형성
정밀 패스	목표 치수에 접근
최종 사이징	최종 형상 안정화
온라인 검사	치수 편차 감지

정밀도가 높은 직사각형 동선의 경우 요구되는 치수와 공차에 따라 정밀 압연 시스템을 구성할 수 있습니다.

다단 압연 및 치수 제어

압연 패스 설계는 정밀 직사각형 동선 생산에서 가장 중요한 요소 중 하나입니다.

한 번의 패스에서 과도한 압하를 적용하면 폭 확장, 가장자리 형성, 표면 품질 및 재료 변형의 안정성이 저하될 수 있습니다.

간단한 예는 다음과 같습니다.

패스	폭	두께	목적
입선	3.00 mm	3.00 mm	초기 소재
패스 1	3.50 mm	2.60 mm	초기 평탄화
패스 2	4.20 mm	2.25 mm	폭 형성
패스 3	4.80 mm	2.05 mm	형상 안정화
패스 4	5.00 mm	2.00 mm	최종 사이징

이는 단지 설명을 위한 압연 패스 예시입니다. 실제 압하량은 구리 등급, 입선 크기, 최종 치수, 압연 하중, 롤 직경, 속도, 마찰 및 요구 공차를 기준으로 계산해야 합니다.

정밀 평선 장비에 대한 자세한 내용은 Precision Flat Wire Rolling Mill for Transformers를 참조하십시오.

코너 반경 및 가장자리 품질

코너 형상은 정밀 직사각형 동선과 단순 평탄화 동선을 구분하는 중요한 특성 중 하나입니다.

주요 가장자리 결함에는 다음이 포함됩니다.

지나치게 날카로운 코너
불균일한 코너 반경
버
가장자리 균열
말림 가장자리
표면 손상

이러한 결함은 이후 도체에 절연층을 적용할 경우 특히 중요해집니다.

가장자리 상태	잠재적 문제
지나치게 날카로운 가장자리	절연층에 더 높은 응력 발생
불균일한 반경	절연 형상 불균일
버	절연층 손상 가능성
가장자리 균열	도체 신뢰성 저하
말린 가장자리	치수 불안정
표면 스크래치	표면 품질 저하

에나멜 코팅 적용 시 무절연 구리 표면은 절연층의 기재 역할을 합니다. 자세한 내용은 What is Enamelled Copper Flat Wire? Applications and Benefits를 참조하십시오.

표면 품질 요구사항

무절연 구리는 비교적 연하기 때문에 생산 라인에서는 압연 및 취급 과정에서 기계적 손상을 최소화해야 합니다.

일반적인 표면 결함은 다음과 같습니다.

표면 결함	가능한 원인
종방향 스크래치	가이드 또는 롤 손상
롤 자국	롤 표면 상태 불량
피팅	재료 또는 공정 오염
산화	부적절한 취급 또는 보관
이물질 박힘	세척 부족
균열	과도한 변형

롤 표면 상태, 정렬, 윤활, 냉각, 가이드 설계 및 선재 장력은 모두 최종 표면 품질에 영향을 줄 수 있습니다.

전기 도체의 경우 표면 품질은 단순히 외관상의 문제가 아닙니다. 이후 절연 및 권선 공정에도 영향을 미칠 수 있습니다.

온라인 측정 및 자동 제어

최신 정밀 압연 라인은 온라인 레이저 또는 광학 측정 시스템을 통합할 수 있습니다.

일반적인 측정 항목은 다음과 같습니다.

항목	측정 방법
폭	레이저 / 광학 게이지
두께	레이저 / 광학 게이지
위치	광학 센서
라인 속도	엔코더
장력	장력 센서
롤 위치	위치 피드백

제어 원리는 다음과 같습니다.

온라인 측정 → 편차 감지 → PLC 처리 → 롤 조정 → 보정된 제품

이러한 폐루프 제어 방식은 연속 생산 과정에서 치수 일관성을 크게 향상시킬 수 있습니다.

고정밀 제품의 경우 온라인 측정은 대량의 부적합 소재가 생산되기 전에 치수 드리프트를 감지할 수 있기 때문에 특히 유용합니다.

일반적인 정밀도 요구사항

적용 분야에 따라 요구되는 치수 정밀도는 다릅니다.

제품 수준	폭 공차	두께 공차
일반 직사각형 동선	±0.03–0.05 mm	±0.02–0.03 mm
산업용 권선 도체	±0.02–0.03 mm	±0.01–0.02 mm
정밀 전기 도체	±0.01–0.02 mm	±0.005–0.01 mm
고정밀 도체	±0.005–0.01 mm	±0.003–0.005 mm

이 수치는 엔지니어링 참고 범위이며 보편적인 규격은 아닙니다.

적절한 공차는 도체 치수, 구리 등급, 절연 공정, 권선 설계 및 적용 제품 표준을 기준으로 결정해야 합니다.

무절연 직사각형 동선의 적용 분야

무절연 직사각형 동선은 다양한 제품의 기본 도체로 사용됩니다.

적용 분야	일반적인 후속 공정
변압기 도체	종이 피복 / 절연
모터 도체	에나멜 코팅 / 성형
발전기 도체	절연 / 권선
CTC 도체	전위 + 절연
특수 도체	성형 / 절연

후속 적용 분야에 따라 전단 공정에서 요구되는 도체 사양도 달라집니다.

예를 들어 CTC 생산에는 전위 및 절연과 관련된 추가 요구사항이 있습니다. 자세한 내용은 당사의 CTC Production Line 페이지에서 확인할 수 있습니다.

마찬가지로 EV 모터 Hairpin 시스템용 직사각형 구리 도체는 추가적인 성형 및 절연 공정이 필요하며, 이에 대한 내용은 EV Motor Hairpin Wire Production Lines 페이지에서 확인할 수 있습니다.

무절연 직사각형 동선과 절연 평선의 차이

무절연 직사각형 동선과 최종 절연 도체를 구분하는 것이 중요합니다.

특징	무절연 직사각형 동선	에나멜 / 절연선
구리 표면	노출	피복
주요 제조 공정	인발 + 압연	압연 + 절연
주요 치수 관리	폭 / 두께 / 코너 반경	도체 치수 + 절연 치수
표면 요구사항	깨끗하고 결함이 없음	절연재 접착에 적합
최종 용도	중간 도체	완성 권선 도체

이러한 구분은 구리 도체 자체의 제조 기술과 후속 절연 기술을 혼동하는 것을 방지하는 데에도 도움이 됩니다.

절연 도체 구조 비교는 Flat vs Round Enamelled Wire: Key Differences, Uses, and Production Equipment를 참조하십시오.

무절연 직사각형 동선 생산 라인 사양을 결정하는 방법

장비를 선정하기 전에 고객은 완전한 기술 사양을 제공해야 합니다.

항목	필요한 정보
구리 등급	Cu-ETP / OF Copper / 기타
입선 직경	mm
완성 폭	mm
완성 두께	mm
폭 공차	± mm
두께 공차	± mm
코너 반경	R mm
생산 속도	m/min
코일 중량	kg
풀림 방식	스풀 / 코일
권취 방식	스풀 / 코일
소둔	필요 / 불필요
온라인 게이지	필요 / 선택 사항
자동화	수동 / 자동

이러한 파라미터를 바탕으로 압연기 유형, 롤 직경, 패스 설계, 장력 시스템, 측정 장비 및 권취 시스템을 포함한 장비 구성을 보다 정확하게 결정할 수 있습니다.

무절연 직사각형 동선을 위한 정밀 압연

고품질 무절연 직사각형 동선을 생산하기 위해서는 압연기가 전체 생산 공정에서 안정적인 변형과 정확한 치수 제어를 제공해야 합니다.

완전한 정밀 압연 시스템에는 다음이 포함될 수 있습니다.

다단 압연기
정밀 롤 갭 조정
4롤 성형 기술
입구 및 출구 장력 제어
온라인 레이저 측정
PLC 자동 제어
자동 치수 보정
정밀 권취 시스템

CTC, Busbar 및 기타 직사각형 도체 적용 분야에서는 제품 형상에 따라 압연 기술을 추가로 맞춤화할 수 있습니다. 자세한 내용은 Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications를 참조하십시오.

인발과 압연을 함께 적용해야 하는 경우에는 Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors를 참조하십시오.
