서론：스프링강 평선 생산에서 소재 선택의 중요성
스프링강은 높은 강도, 탄성 및 내피로성이 요구되는 부품의 핵심 소재입니다. 자동차 제조, 기계 공학, 정밀 장비 등 산업 분야에서 스프링의 성능은 설계뿐만 아니라 원자재의 품질과 물성에 좌우됩니다.
스프링강으로 정밀 평선을 생산할 때 적합한 소재 그레이드를 선정하는 것은 가장 중요한 공정 단계 중 하나입니다.
SAE, DIN, EN, JIS 등 각종 국제 규격은 화학 성분, 기계적 물성, 사용 요건에 따라 스프링강 그레이드를 분류하고 정의합니다.
제조업체가 각 소재의 차이점을 파악하면 다음 항목을 결정할 수 있습니다.
- 적합한 압연 공정
- 필요한 성형 가력
- 열처리 조건
- 최종 제품 성능
스카이 블루어 환경기술 유한회사(CRM)는 다양한 스프링강 그레이드에 맞춤형 정밀 압연 솔루션을 제공하여 고객이 치수 정밀도가 높고 표면 품질이 우수한 평선을 안정적으로 생산할 수 있도록 지원합니다.
평선 생산에 주로 활용되는 스프링강 국제 규격 분류
스프링강 소재는 일반적으로 국제 표준 체계별로 분류되며 가장 널리 사용되는 규격은 다음과 같습니다.
| 규격 | 적용 지역 | 대표 그레이드 |
|---|---|---|
| SAE | 미주 | SAE1070, SAE1075, SAE1095, SAE9254 |
| DIN | 독일 | 50CrV4, 55CrSi7 |
| EN | 유럽 | EN10270, 50CrV4 |
| JIS | 일본 | SUP7, SUP10 |
국가마다 명명 체계가 다르지만 다수의 그레이드는 유사한 화학 조성과 성능 기준을 만족합니다.
SAE 규격 스프링강 그레이드
SAE 스프링강은 북미 및 글로벌 시장에서 광범위하게 사용됩니다.
SAE1070 / SAE1075
고탄소 스프링강으로 강도와 내마모성이 우수합니다.
주요 특성
- 탄소 함량이 높음
- 탄성 성능 양호
- 일반 범용 스프링에 적합
적용 분야
- 산업용 스프링
- 고정 클립
- 기계 부품
SAE1095
SAE1095는 탄소 함량이 더 높고 열처리 후 높은 경도를 확보합니다.
장점
- 인장 강도 높음
- 내마모성 우수
- 탄성력 유지 성능 탁월
주요 적용
- 정밀 스프링
- 평판 스프링 부품
- 고하중 사용 환경
SAE9254
고내피로성 구현을 위한 규소 합금 스프링강입니다.
특징
- 탄성이 매우 뛰어남
- 높은 인장 강도
- 내피로 성능 우수
적용 분야
- 자동차 현가 스프링
- 고성능 스프링
DIN 및 EN 규격 스프링강 그레이드
유럽 스프링강 규격은 자동차 및 산업 기계 분야에서 표준으로 활용됩니다.
50CrV4
유럽에서 가장 많이 사용되는 합금 스프링강 중 하나입니다.
주 합금 원소별 역할
| 원소 | 기능 |
|---|---|
| 탄소 | 경도 및 강도 향상 |
| 크롬 | 경화성 개선 |
| 바나듐 | 인성 및 결정립 조직 개선 |
장점
- 내피로성 우수
- 인성 양호
- 기계적 물성 안정적
적용 분야
- 차량용 스프링
- 중하중 스프링 부품
- 산업 기계
55CrSi7
규소 크롬계 스프링강으로 다음 성능을 제공합니다.
- 높은 탄성 한계
- 내충격성 양호
- 우수한 스프링 특성
반복 하중이 가해지고 장수명이 요구되는 제품에 주로 사용됩니다.
JIS 규격 스프링강 그레이드
일본 공업 규격 스프링강은 자동차 및 정밀 제조 현장에서 널리 적용됩니다.
SUP7
규소 망간계 스프링강으로 다음 특성을 보유합니다.
- 탄성 양호
- 강도 높음
- 열처리 반응성 우수
SUP10
크롬 바나듐 합금 스프링강으로 고사양 사용 환경에 적합합니다.
특성
- 내피로성 높음
- 내구성 탁월
- 반복 하중 환경에서 성능 안정
적용 분야
- 자동차 현가 장치
- 정밀 스프링 부품
- 산업용 스프링
주요 스프링강 그레이드 성능 비교표
| 그레이드 | 강도 | 내피로성 | 대표 적용 분야 |
|---|---|---|---|
| SAE1075 | 중고강도 | 양호 | 일반 범용 스프링 |
| SAE1095 | 고강도 | 양호 | 정밀 평판 스프링 |
| SAE9254 | 초고강도 | 매우 우수 | 자동차용 스프링 |
| 60Si2Mn | 고강도 | 매우 우수 | 산업용 스프링 |
| 50CrV4 | 초고강도 | 매우 우수 | 중하중 부품 |
| SUP10 | 고강도 | 매우 우수 | 자동차 부품 |
소재 그레이드가 정밀 압연 공정에 미치는 영향
스프링강 그레이드마다 변형 특성이 상이하며 고강도 소재는 특별한 공정 제어가 필요합니다.
변형량 제어 요구사항
한 패스에서 과도한 단면 압축 변형은 아래 결함을 유발합니다.
- 모서리 균열
- 표면 손상
- 내부 잔류응력 집중
이를 방지하기 위해 제조사는 다음 방식을 적용합니다.
- 다단 분산 압연 공정
- 최적화된 롤 형상 설계
- 압연 속도 정밀 제어
소재별 적합 장비 선택
소재 특성에 따라 압연 라인 구성도 달라집니다.
| 소재 요건 | 권장 솔루션 |
|---|---|
| 일반 탄소계 스프링강 | 2롤 정밀 압연 밀 |
| 고강도 합금 스프링강 | 4롤 터크스 헤드 압연 시스템 |
| 대변형량 가공 필요 | 다단 연속 압연 라인 |
| 초정밀 제품 생산 | 압연 밀 + 온라인 측정 시스템 통합 |
스프링강 평선 표면 품질 관리 기준
스프링 부품은 지속적인 반복 하중 환경에서 사용되며 미세한 표면 결함도 피로 수명을 급격히 저하시킵니다.
핵심 품질 관리 요소
- 매끈한 표면 마감
- 균일한 모서리 형상
- 안정적인 치수 유지
- 낮은 잔류응력
현대식 정밀 압연 시스템은 아래 기술을 통해 균일한 제품 품질을 유지합니다.
- 정밀 압연 카세트
- 레이저 실시간 측정 장치
- 폐루프 자동 제어 기술

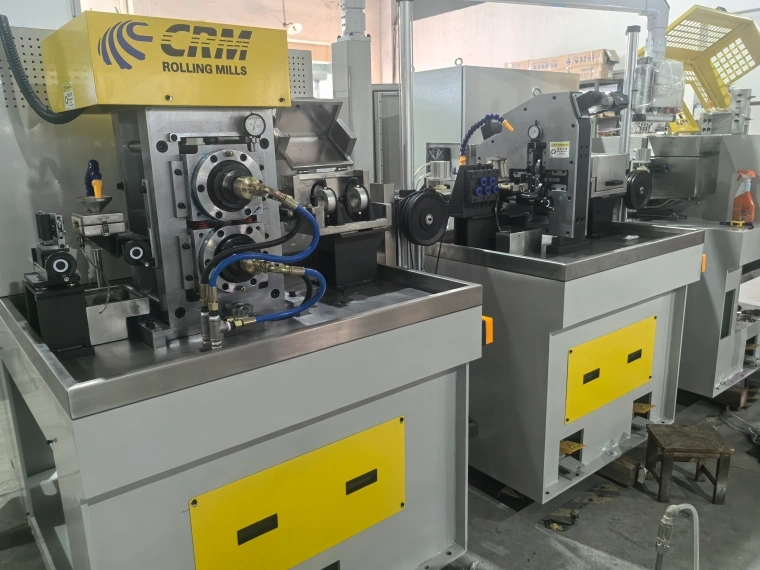

각종 스프링강 그레이드 전용 CRM 정밀 압연 솔루션
스카이 블루어 환경기술 유한회사(CRM)는 다양한 스프링강 소재와 생산 요구사항에 맞춰 정밀 압연 시스템을 설계합니다.
| 장비 종류 | 주요 기능 |
|---|---|
| 정밀 압연 밀 | 평선 성형 가공 |
| 4롤 터크스 헤드 시스템 | 초정밀 단면 형상 제어 |
| 압연 카세트 | 롤 간극 미세 조절 |
| 온라인 측정 시스템 | 실시간 품질 모니터링 |
| 토탈 완전 생산 라인 | 일괄 통합 생산 설비 |
CRM은 소재 고유 물성을 분석하고 압연 공정을 최적화하여 자동차, 산업 기계, 정밀 장비용 고품질 스프링강 평선 생산을 지원합니다.
자주 묻는 질문(FAQ)
- 평선 생산에 가장 적합한 스프링강 그레이드는 무엇인가요? 용도에 따라 달라집니다. 고성능 스프링 제작에는 SAE9254, 50CrV4, 60Si2Mn, SUP10이 주로 사용됩니다.
- 여러 종류의 스프링강을 동일한 압연 밀로 가공할 수 있나요? 가능하지만 소재 특성에 따라 압연 파라미터, 롤 공구, 패스별 변형 스케줄을 재조정해야 합니다.
- SAE 규격과 DIN 스프링강 규격의 차이는 무엇인가요? SAE는 주로 북미에서 사용되고 DIN/EN은 유럽 표준입니다. 명명 방식은 다르지만 유사한 소재 물성 기준을 정의하고 있습니다.
- 스프링강 그레이드가 압연 성능에 영향을 미치는 이유는 무엇인가요? 합금 조성 차이로 인해 압연 과정에서 경도, 변형 저항, 가공 경화 거동이 달라지기 때문입니다.
- 고강도 스프링강에 적합한 압연 장비는 어떤 것인가요? 4롤 터크스 헤드 압연 시스템 및 다단 연속 정밀 압연 라인을 권장합니다.
- CRM은 특수 맞춤 스프링강용 솔루션도 제공하나요? 네. 소재 그레이드, 선재 규격, 공차 요구사항, 생산량에 기반해 전용 압연 설계안을 제공합니다.
결론
적합한 스프링강 그레이드 선택은 양질의 평선 생산 성공의 기초입니다.
SAE, DIN, EN, JIS 각 규격은 강도, 내피로성, 사용 환경에 따라 다양한 소재 옵션을 제공합니다.
하지만 최상의 소재라도 적절한 가공 기술이 뒷받침되어야 합니다. 최적 설계된 정밀 압연 시스템은 안정적인 치수 정밀도, 균일한 품질, 신뢰성 있는 양산 성능을 보장합니다.
CRM은 맞춤형 정밀 압연 솔루션을 통해 전 세계 제조업체가 다양한 스프링강 그레이드를 고품질 평선으로 가공할 수 있도록 지원합니다.
