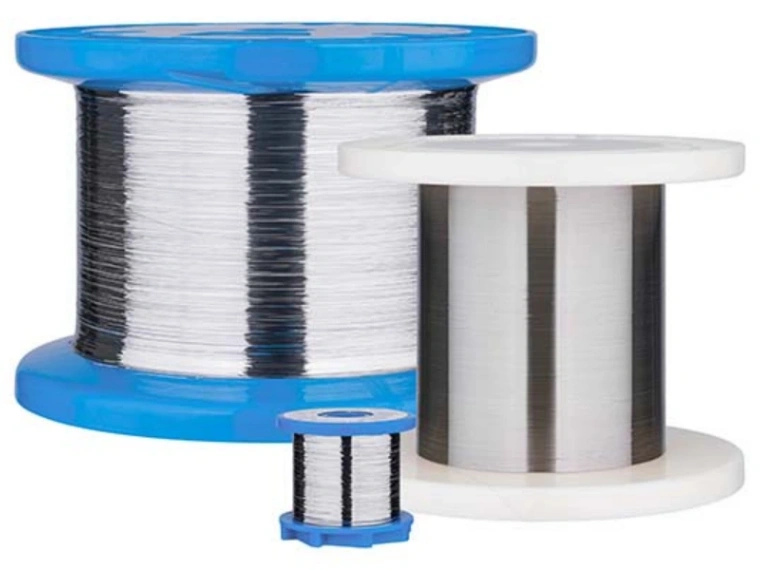

의료용 스테인리스 평각선 소개
의료용 스테인리스 평각선은 침습성 및 비침습성 의료기기에서 널리 사용되는 핵심 기초 소재 중 하나입니다. 일반 산업용 스테인리스 와이어와 달리, 의료용 316LVM 및 304V 스테인리스 평각선은 매우 낮은 불순물 함량, 우수한 내식성, 안정적인 기계적 피로 특성, 그리고 높은 치수 정밀도를 요구합니다. 특히 인체와 장기간 접촉하는 용도에서는 소재 품질과 제조 공정에 대한 엄격한 관리가 필요합니다.
대부분의 일반 와이어 생산라인은 표준 스테인리스 와이어를 생산할 수 있지만, 의료 분야에서 요구되는 평탄도, 표면 조도 및 미크론 수준의 치수 공차를 안정적으로 달성하기는 어렵습니다.
따라서 많은 제조업체가 낮은 수율, 표면 산화, 가공경화로 인한 균열, 그리고 생산 로트 간 치수 정밀도 불안정 등의 문제를 겪고 있습니다.
20년 이상의 정밀 압연 경험을 바탕으로 Sky Bluer는 의료용 스테인리스 평각선 제조를 위한 종합 솔루션을 제공합니다. 여기에는 진공 용해 및 정제, 와이어 드로잉, 진공 소둔, 초정밀 냉간 압연, 최종 검사 공정이 포함됩니다.
본 글에서는 316LVM 및 304V 평각선을 중심으로 전문 제조 공정, 핵심 장비 구성, 품질 관리 포인트 및 주요 의료 적용 분야를 자세히 소개합니다.
의료용 316LVM 및 304V 스테인리스강의 주요 특성
의료용 스테인리스 평각선에는 주로 316LVM과 304V 두 가지 재질이 사용됩니다.
각 재질은 기계적 특성과 적용 분야가 다르기 때문에 소재 특성에 맞는 압연 및 열처리 공정을 적용해야 합니다.
의료용 316LVM 스테인리스강
316LVM은 진공 용해 공정을 통해 제조되는 저탄소 스테인리스강으로, ASTM F138 등의 요구사항과 관련된 고성능 의료 분야에서 널리 사용됩니다.
황, 산소 및 기타 불순물 함량이 매우 낮으며, 우수한 내식성, 높은 생체적합성, 낮은 자기투과율 등의 특성을 갖습니다.
이러한 특성으로 인해 316LVM은 고정밀 의료 부품 및 일부 장기 이식용 의료기기에 사용됩니다.
의료용 304V 스테인리스강
304V는 균일한 결정립 조직, 안정적인 인장강도, 우수한 성형성을 갖는 고강도 스테인리스강입니다.
높은 기계적 강도, 우수한 가공성, 뛰어난 비용 효율성으로 인해 교정용 와이어, 의료용 필터 와이어 및 다양한 정밀 의료 부품에 널리 사용됩니다.
의료용 스테인리스 평각선의 전체 제조 공정
의료용 스테인리스 평각선의 생산은 소재 정제, 성형, 열처리, 정밀 압연, 표면 마무리까지 모든 단계에 대한 엄격한 관리가 필요합니다.
각 공정을 정밀하게 제어함으로써 내부 결함을 줄이고 의료용 제품에 필요한 표면 품질과 치수 정밀도를 확보할 수 있습니다.
공정 흐름:
원자재 검사
→ VIM 진공 유도 용해
→ 잉곳 단조 및 균질화
→ 다단 정밀 와이어 드로잉
→ 진공 소둔
→ 정밀 냉간 평각 압연
→ 전해연마
→ 온라인 치수 검사
→ 청정 환경 포장
진공 용해 및 소재 정제
일반적인 용해 공정에서는 산소, 황 및 기타 불순물이 스테인리스강의 품질에 영향을 미칠 수 있습니다.
이러한 불순물은 완제품 와이어의 내식성, 소재 조직의 균일성 및 피로 특성에 부정적인 영향을 줄 수 있습니다.
고성능 의료용 소재에는 전문적인 **VIM 진공 유도 용해 장비(Vacuum Induction Melting)**를 적용할 수 있습니다.
VIM 공정은 가스성 불순물 함량을 줄이고 합금 성분의 균질성을 향상시키며, 이후 와이어 드로잉, 열처리 및 정밀 압연 공정에 적합한 고품질 원소재를 제공합니다.

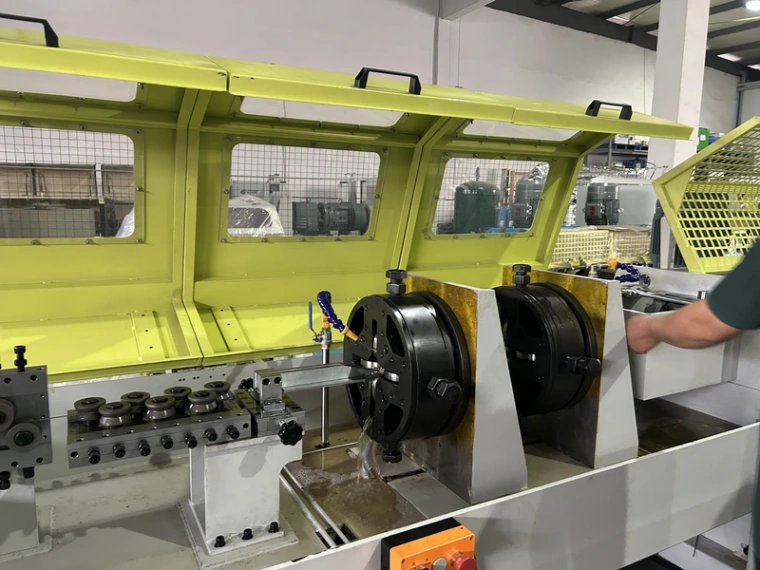

다단 정밀 와이어 드로잉
단조 후 스테인리스 소재는 여러 단계의 와이어 드로잉 공정을 통해 점차 직경이 균일한 세선으로 가공됩니다.
고정밀 와이어 드로잉 머신은 안정적인 장력 제어 시스템을 사용하여 드로잉 중 발생할 수 있는 직경 편차와 와이어 진동을 최소화합니다.
균일한 원형 와이어 형상과 안정적인 직경은 이후 고정밀 평각 압연을 위한 중요한 기초 조건입니다.
응력 제거를 위한 진공 소둔
스테인리스강은 와이어 드로잉과 냉간 압연 과정에서 가공경화가 크게 발생합니다.
변형량이 증가함에 따라 경도와 기계적 강도는 상승하지만 연성은 감소합니다.
또한 일반 대기 중 소둔은 표면 산화, 변색 및 표면 품질 저하를 초래할 수 있습니다.
진공 소둔은 소재와 공기의 접촉을 최소화하면서 처리 온도를 정밀하게 제어할 수 있습니다.
소재 등급, 금속 조직 및 요구되는 최종 특성에 따라 다르지만 일반적인 처리 온도 범위는 약 **900–1050℃**입니다.
진공 소둔을 통해 내부 응력을 줄이고 소재의 연성을 회복시키며 후속 가공에 적합한 우수한 표면 상태를 유지할 수 있습니다.
초정밀 냉간 압연 — 핵심 공정
냉간 압연은 의료용 평각선의 최종 평탄도, 두께 공차 및 표면 품질을 결정하는 가장 중요한 공정 중 하나입니다.
Sky Bluer가 개발한 정밀 압연기는 다단 미세 변형 압연 기술과 고강성 프레임, 텅스텐 카바이드 롤을 적용합니다.
이러한 구성은 스테인리스강의 스프링백을 효과적으로 제어하고 연속 압연 중 공정 안정성을 향상시킵니다.
소재, 제품 치수 및 실제 압연 조건에 따라 최대 ±0.002 mm 수준의 치수 공차를 달성할 수 있습니다.
정밀 압연 원리와 공정 파라미터 설정에 대한 자세한 내용은 다음 자료를 참고하십시오.
Precision Rolling for Medical Flat Wire: Process and Equipment
의료용 표면 마무리
압연 후 평각선은 최종 용도에 따라 전문 전해연마 및 초정밀 표면 마무리 공정을 적용할 수 있습니다.
이러한 공정은 다음과 같은 표면 결함을 줄이거나 제거하는 데 사용됩니다.
- 미세 버
- 압연 자국
- 미세 표면 결함
- 국부적인 응력 집중 부위
- 표면 오염물
목표는 매우 매끄럽고 균일한 표면을 형성하여 이후 의료 부품 제조, 세척, 패시베이션 및 기타 표면 처리 공정에 적합한 상태를 확보하는 것입니다.
안정적으로 관리된 표면 품질은 국부적인 응력 집중과 피로 균열의 시작점이 될 수 있는 미세 결함을 줄이는 데도 도움이 됩니다.
지능형 온라인 치수 검사
완성된 평각선은 온라인 측정 및 검사 시스템을 통해 연속적으로 모니터링할 수 있습니다.
주요 검사 항목은 다음과 같습니다.
- 두께
- 폭
- 평탄도
- 표면 결함
- 치수 정밀도
- 로트 간 일관성
온라인 측정 시스템은 치수 편차를 실시간으로 감지하고 압연기 제어 시스템과 연동하여 공정 파라미터를 조정할 수 있습니다.
이를 통해 불량률을 줄이고 장시간 연속 생산 중 치수 안정성을 향상시킬 수 있습니다.
의료용 스테인리스 와이어 생산의 주요 기술적 과제 및 해결책
가공경화 및 압연 균열
스테인리스강은 가공경화 경향이 높은 소재입니다.
한 번의 패스에서 과도한 압하량을 적용하면 에지 균열, 버 발생 및 기계적 특성 저하가 발생할 수 있습니다.
Sky Bluer는 각 패스의 변형량을 작게 설정하는 단계적 다단 압연 방식을 적용합니다.
필요한 경우 각 변형 단계 사이에 중간 진공 소둔을 적용하여 경도 증가를 제어하고 과도한 소성 변형으로 인한 균열과 기타 결함을 줄입니다.
치수 공차 불안정
장시간 연속 압연 과정에서는 롤 온도 상승과 압연 시스템의 미세한 열변형으로 인해 제품 치수가 점차 변할 수 있습니다.
Sky Bluer 정밀 압연 시스템에는 생산 요구에 따라 다음 기능을 적용할 수 있습니다.
- 온라인 두께 측정
- 온라인 폭 측정
- 온도 모니터링
- 온도 보정
- 폐루프 피드백 제어
- 자동 파라미터 보정
적절한 장비 구성과 공정 조건을 설정하면 폭 및 두께 공차를 약 ±0.002 mm 수준까지 정밀하게 제어할 수 있습니다.
초정밀 공차 제어에 대한 자세한 내용은 다음을 참고하십시오.
How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing
표면 산화 및 오염
의료용 정밀 와이어는 표면 청정도와 표면 상태에 대해 매우 엄격한 요구사항을 갖습니다.
진공 열처리, 관리된 세척 공정, 청정 생산 환경을 결합함으로써 표면 산화, 변색 및 오염을 크게 줄일 수 있습니다.
이후 최종 의료기기의 요구사항에 따라 세척, 패시베이션, 검증 및 필요한 경우 멸균 공정을 진행할 수 있습니다.
의료용 스테인리스 평각선의 주요 적용 분야
316LVM 평각선
316LVM 평각선은 다음과 같은 분야에 적용할 수 있습니다.
- 이식형 혈관 의료기기 부품
- 심혈관 중재기기 부품
- 의료용 정밀 스프링
- 의료용 고정 부품
- 일부 장기 이식용 금속 부품
304V 평각선
304V 평각선은 다음과 같은 용도에 널리 사용됩니다.
- 교정용 아치 와이어
- 의료용 필터 와이어
- 최소침습 의료기기용 탄성 부품
- 정밀 수술용 부품 와이어
- 비이식형 또는 제한된 접촉 시간을 갖는 정밀 의료 부품
의료용 스테인리스 평각선 제조 FAQ
Q1: 316LVM과 304V 의료용 스테인리스 와이어의 차이는 무엇입니까?
A: 316LVM은 진공 용해 기술을 통해 제조되며 소재 순도를 엄격하게 관리할 수 있고, 우수한 내식성을 갖습니다. 따라서 일부 이식용 부품을 포함한 고성능 의료 분야에 사용됩니다.
304V는 높은 기계적 강도, 우수한 성형성, 높은 비용 효율성을 갖고 있어 교정 분야와 다양한 정밀 의료 부품에 널리 사용됩니다.
Q2: 일반 압연기로 의료용 스테인리스 평각선을 생산하기 어려운 이유는 무엇입니까?
A: 일반 산업용 압연기는 기계 강성, 열 안정성, 조정 정밀도 및 온라인 측정 기능 면에서 한계가 있을 수 있습니다.
스테인리스강은 압연 후 스프링백이 발생하며, 의료용 정밀 평각선은 매우 엄격한 치수 공차가 요구됩니다. 따라서 변형량, 와이어 장력, 온도 및 제품 치수를 정밀하게 제어할 수 있는 전용 정밀 압연 시스템이 필요합니다.
Q3: 스테인리스 평각선 생산 중 가공경화는 어떻게 제어합니까?
A: 각 패스의 압하량을 낮춘 다단 압연 방식을 사용하고 필요에 따라 중간 진공 소둔을 적용합니다.
이를 통해 내부 응력을 줄이고 후속 가공에 필요한 연성을 회복할 수 있습니다.
Q4: 의료용 스테인리스 평각선에는 어떤 표면 처리가 필요합니까?
A: 최종 용도에 따라 전해연마, 초정밀 연마, 세척 및 패시베이션 등의 공정을 적용할 수 있습니다.
이러한 처리는 미세 결함, 버 및 표면 오염물을 줄이고 균일하고 고품질의 표면을 형성하는 데 도움이 됩니다.
최종 표면 요구사항은 구체적인 의료기기와 적용 표준에 따라 결정되어야 합니다.
Q5: 생산라인에서 안정적인 대량 생산이 가능합니까?
A: 가능합니다. 자동화 생산라인은 공정 파라미터 저장, 장력 제어, 온라인 치수 측정, 온도 모니터링 및 폐루프 제어 등의 기능을 통합할 수 있습니다.
이를 통해 공정 재현성과 생산 로트 간 일관성을 크게 향상시킬 수 있습니다.
실제로 달성 가능한 정밀도는 소재 등급, 제품 치수, 폭/두께 비율, 원재료 상태 및 생산라인 구성에 따라 달라집니다.
권장 장비 및 생산라인 솔루션
Sky Bluer 316LVM / 304V 의료용 스테인리스 평각선 생산라인은 고정밀 의료용 스테인리스 와이어 제조를 위해 설계되었으며, 용해, 와이어 드로잉, 열처리, 정밀 압연 및 품질 검사 공정을 통합할 수 있습니다.
핵심 장비
- 스테인리스 평각선 정밀 압연기
- 다단 정밀 와이어 드로잉 머신
- 진공 소둔로
- 의료용 합금 진공 용해 장비
- 온라인 치수 측정 시스템
- 정밀 권취 시스템
주요 장비 장점
- 초정밀 치수 공차 제어
- 연속 생산 시 높은 치수 안정성
- 표면 산화의 효과적인 억제
- 성형 과정에서의 균열 발생 위험 감소
- 자동화 및 높은 공정 재현성
- 소재 및 제품 치수에 따른 맞춤형 구성
- 고정밀 의료용 스테인리스 평각선의 대량 생산에 적합
**Sky Bluer Environmental Technology Co., Ltd.**는 고정밀 평각선 및 이형선 생산을 위해 와이어 드로잉, 열처리, 정밀 압연, 온라인 측정 및 최종 권취까지 포함하는 맞춤형 솔루션을 제공합니다.
맞춤형 생산라인 배치, 기술 파라미터 및 공장 견적이 필요하시면 문의해 주십시오.
