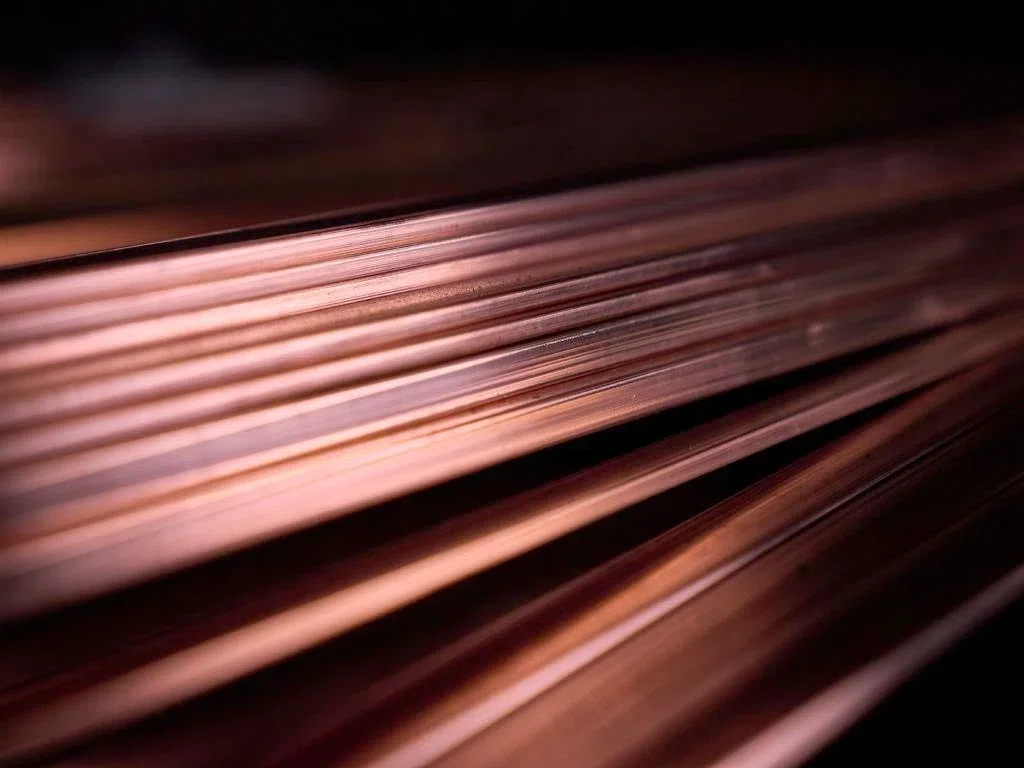

직사각형 동선(Rectangular Copper Wire)을 생산할 때 폭과 두께의 치수 공차를 충족하는 것만으로는 충분하지 않습니다. 도체의 평탄한 표면에서 측정한 치수가 규격에 부합하더라도 모서리가 지나치게 날카롭거나 과도하게 둥글게 형성되거나, 좌우 모서리의 라운드 반경이 서로 다를 수 있습니다.
이러한 결함은 변압기 및 전동기용 도체의 절연 품질, 구리 단면적, 후속 성형 공정에 영향을 미칠 수 있습니다.
직사각형 동선의 모서리 라운드 반경을 안정적으로 제어하려면 명확하게 정의된 단면 형상, 적절한 성형 공구, 안정적인 압연 조건, 실제 단면 형상에 대한 직접적인 검사가 필요합니다. 단순히 롤 간극을 반복해서 조정하는 것만으로는 충분하지 않습니다.
직사각형 동선의 모서리 라운드 반경이란?
모서리 라운드 반경(Corner Radius)은 직사각형 도체에서 서로 인접한 두 면을 연결하는 곡선 부분의 반경을 의미합니다.
기술 도면에는 예를 들어 R0.30 mm와 같이 표시하며, 허용 공차와 필요한 경우 구체적인 단면 형상도 함께 지정할 수 있습니다.
평탄화 과정에서 자연스럽게 형성되는 모서리의 곡면이 반드시 정확한 원호 형상을 이루는 것은 아닙니다. 따라서 폭과 두께가 허용 공차 내에 있더라도 네 모서리를 모두 검사해야 합니다.
네 모서리가 동일한 원호 반경을 갖는 이상적인 직사각형 도체의 경우, 구리의 단면적은 다음 공식으로 계산할 수 있습니다.
A = wt − (4 − π)R²
여기서:
- w: 도체의 전체 폭
- t: 도체의 전체 두께
- R: 모서리 라운드 반경
모든 치수의 단위는 밀리미터(mm)입니다.
이 공식은 불규칙한 모서리나 모따기된 형상에는 적용되지 않으며, 모서리 반경의 변화가 구리 단면적에 어떤 영향을 미치는지 보여줍니다.
도체의 치수와 제조 공정에 대한 자세한 내용은 무절연 직사각형 동선: 종류, 용도 및 제조 공정을 참고하시기 바랍니다.
전기 도체에서 모서리 라운드 반경이 중요한 이유
절연 성능. 날카로운 모서리, 버(Burr), 급격한 단면 형상 변화는 에나멜 코팅, 절연지 피복 및 권선 공정에서 절연층이 손상될 위험을 높일 수 있습니다. 적절한 모서리 라운딩은 이러한 위험을 줄이는 데 도움이 되지만, 절연 성능은 별도의 시험을 통해 검증해야 합니다.
권선 형상. 모서리 반경이 일정하지 않으면 절연 도체 사이의 밀착 상태와 배열에 영향을 줄 수 있습니다. 특히 도체가 조밀하게 배치되는 변압기 권선과 추가 성형이 필요한 전동기용 도체에서 중요합니다. 일정하게 제어된 모서리 반경은 후속 가공 과정에서도 반복성이 높은 단면 형상을 유지하는 데 도움이 됩니다.
전기 설계. 도체의 전체 폭과 두께가 일정한 경우, 모서리가 과도하게 둥글어지면 실제 구리 단면적이 감소합니다. 도체 저항이나 권선 공간 충전율 계산이 단면 형상에 민감한 경우, 설계자는 실제 구리 단면적을 고려해야 합니다.
이러한 사항은 변압기 권선용 절연지 피복 평각 동선을 제조하기 전에 특히 중요하게 검토해야 합니다.
정밀 압연 과정에서 모서리 라운드 반경이 형성되는 원리
일반적인 생산 공정은 다음과 같습니다.
원형 동선 → 신선 → 평탄 압연 → 모서리 성형 → 최종 사이징 → 검사 → 권취
요구되는 기계적 특성을 확보하기 위해 적절한 공정 단계에 어닐링(소둔) 처리를 추가할 수 있습니다. 실제 공정 순서는 제품 사양에 따라 달라집니다.
초기 평탄화 단계에서는 회전하는 압연 롤이 동선의 두께를 감소시키며, 이 과정에서 구리 소재는 길이 방향과 폭 방향으로 소성 유동합니다.
중간 압연 단계에서는 도체의 폭과 두께를 점진적으로 형성합니다.
특정 모서리 반경이 요구되는 경우, 전용 모서리 성형 공구를 사용하여 지정된 형상을 만든 후 최종 사이징 공정을 진행합니다.
| 생산 단계 | 주요 기능 | 모서리 반경 제어의 핵심 사항 |
|---|---|---|
| 초기 평탄화 | 원형 동선을 평탄한 형상으로 가공 | 폭 방향으로 발생하는 불규칙한 소재 퍼짐 방지 |
| 중간 압연 | 폭과 두께를 점진적으로 형성 | 대칭적인 소성 변형 유지 |
| 모서리 성형 | 지정된 모서리 형상 형성 | 도체 형상에 적합한 성형 공구 사용 |
| 최종 사이징 | 최종 제품 치수 안정화 | 이미 형성된 모서리 형상 유지 |
핵심은 일반적인 롤 간극 조정이 주로 도체의 두께를 변화시킨다는 점입니다.
모서리 형상 불량의 실제 원인이 성형 공구, 동선의 위치 또는 압연 패스별 변형 조건에 있다면 롤 간극 조정만으로는 문제를 안정적으로 해결할 수 없습니다.
모서리 라운드 반경의 균일성을 결정하는 5가지 요인
롤 형상과 정렬 상태
압연 롤의 형상 마모, 정렬 불량, 회전 흔들림 또는 롤 표면 손상은 비대칭적인 모서리 형상을 유발할 수 있습니다.
공구에 가공된 공칭 반경이 완제품에서 측정되는 실제 모서리 반경과 반드시 일치하는 것은 아닙니다. 금속의 소성 유동과 탄성 회복도 최종 형상에 영향을 미치기 때문입니다.
패스당 압하량
과도한 압하량은 소재가 폭 방향으로 퍼지는 현상을 증가시키고, 이미 성형된 모서리를 변형시킬 수 있습니다.
각 패스의 압하량은 소재의 초기 치수, 구리의 기계적 상태, 사용 공구 및 목표 단면 형상에 따라 설정해야 합니다.
이전 공정에서 불안정한 변형이 발생한 경우, 마지막 압연 패스만으로 이를 안정적으로 보정하기는 어렵습니다.
구리 재질과 기계적 상태
전기 도체에 사용되는 대표적인 구리 재질에는 전기용 터프피치동 Cu-ETP(C11000)와 C10200과 같은 무산소동이 있습니다.
소둔된 구리와 가공 경화된 구리는 압연 하중에 대해 서로 다른 변형 특성을 나타냅니다.
투입 소재의 경도에 편차가 있으면 모서리 형상도 달라질 수 있습니다.
장력 제어와 와이어 가이드
압연기 입구 또는 출구의 장력이 불안정하면 압연 조건과 치수 반복 정밀도에 영향을 미칠 수 있습니다.
동선의 중심 위치가 정확하지 않으면 좌우 모서리에 서로 다른 하중이 작용하여 모서리 반경이 불균일해질 수 있습니다.
따라서 와이어 가이드, 동선의 진행 경로 및 구동 장치의 동기화 상태를 우선적으로 점검해야 합니다.
윤활, 온도 및 공구 마모
마찰 조건과 압연 롤의 온도는 소재의 소성 유동에 영향을 미칩니다.
윤활 상태의 불균일, 이물질 혼입 또는 공구의 점진적인 마모는 장시간 연속 생산 중 모서리 반경이 서서히 변하는 원인이 될 수 있습니다.
공구를 청결하게 유지하고 정기적으로 마모 상태를 점검해야 합니다.
모서리 라운드 반경을 제어하는 실용적인 방법
1. 완전한 기술 도면을 준비합니다.
구리 재질, 투입 선경, 완제품의 폭과 두께, 요구되는 모서리 반경과 허용 공차, 표면 품질 요구사항, 후속 절연 또는 성형 공정을 확인합니다.
또한 네 모서리 모두 동일한 반경 요구사항을 충족해야 하는지도 명확히 지정해야 합니다.
2. 성형 장치의 설정을 검증합니다.
공구 형상, 정렬 상태, 동선의 중심 위치, 압연 및 모서리 성형 공정의 순서를 점검합니다.
실제 생산 조건을 대표할 수 있는 운전 조건에서 시험 생산을 진행합니다.
시료는 최종 권취부에서만 채취하는 것이 아니라, 결함이 발생할 가능성이 높은 공정 직후에도 채취하여 측정해야 합니다.
3. 한 번에 하나의 원인만 조정합니다.
서로 마주 보는 모서리의 반경이 다르다면 먼저 동선의 중심 위치와 공구 정렬 상태를 확인합니다.
네 모서리의 반경이 모두 지나치게 크다면 성형 공구의 형상과 압하 조건을 검토합니다.
각 조정 내용, 조정 후의 단면 형상, 안정적인 생산이 가능한 운전 조건을 기록합니다.
4. 반복성을 검증합니다.
생산 시작 시점, 공구 교체 후, 연속 운전 중에 시료를 채취하여 검사합니다.
가능하다면 시험 권취 코일의 시작 부분과 끝부분에서 채취한 시료도 검사에 포함합니다.
합격 판정 기준에는 모서리 형상, 폭, 두께, 표면 상태뿐 아니라 동선 길이 방향의 균일성도 포함해야 합니다.
모서리 라운드 반경의 측정 및 품질 검증
폭과 두께를 측정하는 레이저 측정기는 치수 변동을 감지하는 데 유용하지만, 해당 장비만으로 모서리 반경을 정확하게 확인할 수는 없습니다.
모서리 반경을 측정하려면 도체의 실제 단면 윤곽을 확인해야 합니다.
적합한 측정 방법에는 다음이 포함됩니다.
- 교정된 광학 현미경을 이용한 측정
- 윤곽 투영기를 이용한 측정
- 광학식 프로파일 측정 시스템
원호 형상으로 설계된 모서리의 경우, 검사 절차에는 반경 피팅에 사용할 윤곽 측정점과 곡면부에서 평탄부로 이어지는 전이 구간을 평가하는 방법을 명확하게 규정해야 합니다.
연질 구리는 시료 준비 과정에서 쉽게 변형될 수 있으므로, 절단 및 시료 제작 시 단면 형상이 변하지 않도록 주의해야 합니다.
센서의 분해능이 모서리 형상을 충분히 구분할 수 있는 수준이라면 인라인 프로파일 측정도 검토할 수 있습니다.
그러나 모서리 반경을 자동으로 보정하는 폐루프 제어 시스템을 구현하려면 측정 장치뿐 아니라 제어 가능한 모서리 성형 기구도 필요합니다.
폭과 두께의 자동 조정 기능이 있다고 해서 모서리 반경까지 자동으로 제어할 수 있는 것은 아닙니다.
품질 검사는 해당 제품에 적용되는 규격과 고객의 기술 도면을 기준으로 수행해야 합니다. 허용 공차는 도체의 종류에 따라 달라질 수 있습니다.
모서리 라운드 반경의 일반적인 문제와 해결 방법
| 발생 문제 | 확인해야 할 주요 원인 | 권장 조치 |
|---|---|---|
| 네 모서리가 모두 지나치게 날카로움 | 모서리 성형 부족 또는 잘못된 공구 형상 | 성형 공구의 형상과 접촉 상태 확인 |
| 모서리 반경이 지나치게 큼 | 과도한 모서리 변형 또는 부적절한 공구 | 성형 프로파일과 압연 패스 조건 검토 |
| 좌우 모서리 반경이 서로 다름 | 동선의 중심 위치 불량 또는 롤 정렬 불량 | 동선의 중심 위치를 재조정하고 롤 정렬 상태 확인 |
| 코일 길이 방향으로 반경이 변함 | 장력 변동, 소재 불균일 또는 공구 온도 상승 | 공정 조건의 변화 추이를 분석하고 투입 소재 검사 |
| 버 또는 접혀 말린 모서리 발생 | 공구 손상 또는 과도한 국부 변형 | 접촉면을 검사하고 성형 조건 수정 |
| 모서리 부근에 긁힘 발생 | 가이드 마모 또는 롤 표면 오염 | 해당 부품을 청소하거나 교체 |
원인을 확인하지 않은 상태에서 압연 하중을 무조건 높이면 다른 모서리의 형상이나 도체의 표면 품질이 오히려 악화될 수 있습니다.
모서리 반경 제어에 적합한 압연기 선택 방법

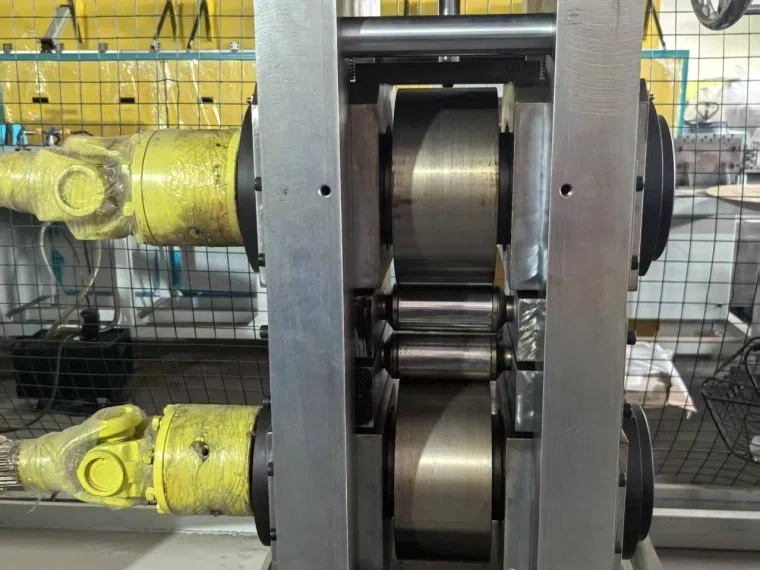

일반적인 2단 압연기(2-Hi Rolling Mill)는 동선의 평탄화 가공에 효과적입니다. 그러나 지정된 모서리 반경을 안정적으로 형성하려면 별도의 모서리 라운딩 공정이 필요할 수 있습니다.
도체의 단면 형상에 따라 다단 롤 성형 장치나 전용 프로파일 공구도 고려할 수 있습니다.
설비는 완제품의 요구 형상과 실제로 검증된 가공 성능을 기준으로 선정해야 합니다.
CRM의 변압기용 정밀 평각 동선 압연기는 공개된 기술 사양에 따르면 두 개의 2단 압연 스탠드(2-Hi) 뒤에 능동식 모서리 라운딩 압연 장치를 배치한 구조입니다.
이 생산라인에는 장력 제어, 윤활 및 냉각, 치수 측정, 권취 시스템도 포함됩니다.
| CRM 공개 기술 사양 | 사양 |
|---|---|
| 투입 원형 동선 직경 | 1.0–6.0 mm |
| 완제품 폭 / 두께 | 0.6–10 mm / 0.4–6 mm |
| 폭 공차 / 두께 공차 | ±0.01 mm / ±0.005 mm |
| 조정 가능한 모서리 라운드 반경 | R0.05–1.0 mm |
| 설계 속도 | 180 m/min |
위 수치는 제조업체가 공개한 설비 기술 사양이며, 모든 도체 치수와 모서리 반경의 조합에서 각 성능 수치를 동시에 달성할 수 있음을 보증하는 것은 아닙니다.
실제 가공 능력, 달성 가능한 공차, 필요한 공구 및 생산 속도는 고객이 제공한 소재 사양과 기술 도면을 기준으로 기술 검토 또는 시험 생산을 통해 확인해야 합니다.
자주 묻는 질문(FAQ)
직사각형 동선에 적합한 모서리 라운드 반경은 얼마인가요?
모든 직사각형 동선에 공통으로 적용되는 단일 기준값은 없습니다.
필요한 모서리 반경은 도체 치수, 절연 구조, 권선 요구사항 및 적용되는 제품 규격에 따라 달라집니다.
설비의 일반적인 조정 범위만을 기준으로 반경을 선택하기보다는 고객이 제공한 단면 도면에 따라 요구 반경과 허용 공차를 명확히 지정해야 합니다.
2단 압연기(2-Hi)로 모서리 반경을 제어할 수 있나요?
일반적인 2단 압연기는 동선을 평탄화하는 과정에서 자연스럽게 둥근 모서리를 형성할 수 있습니다.
그러나 엄격하게 지정된 원호 형태의 모서리 반경이 요구된다면 전용 프로파일 공구 또는 별도의 모서리 성형 공정이 필요할 수 있습니다.
실현 가능 여부는 요구 치수와 소재의 기계적 상태를 기준으로 검증해야 합니다.
네 모서리의 라운드 반경이 서로 다른 이유는 무엇인가요?
주요 원인으로는 동선의 중심 위치 불량, 성형 공구와의 불균일한 접촉, 압연 롤 마모, 비대칭적인 소재 소성 유동 등이 있습니다.
먼저 도체의 위치와 공구 상태를 점검하는 것이 좋습니다.
두께만 조정해서는 근본적인 원인을 해결하지 못할 수 있습니다.
인라인 레이저 측정기로 모서리 반경을 측정할 수 있나요?
일반적인 폭·두께 측정용 레이저 측정기는 모서리의 전체 윤곽을 직접 측정할 수 없습니다.
모서리 반경을 검증하려면 오프라인 단면 측정 장치 또는 적절하게 구성된 인라인 프로파일 측정 시스템이 필요합니다.
자동 보정을 수행하려면 조정 가능한 성형 장치도 함께 갖추어야 합니다.
압연기 제조업체에 설비 평가를 요청할 때 어떤 정보를 제공해야 하나요?
구리 재질과 소재 상태, 투입 선경, 완제품의 폭과 두께, 치수 공차, 요구 모서리 반경, 단면 도면, 생산 능력 및 권취 조건을 제공해야 합니다.
또한 압연 후 에나멜 절연, 절연지 피복 또는 추가 성형 공정을 진행할 예정인지도 명시해야 합니다.
결론
직사각형 동선의 모서리 라운드 반경을 일정하게 유지하려면 소재의 소성 유동을 적절하게 제어하고, 요구 형상에 맞는 성형 공구를 사용하며, 안정적인 생산 조건과 신뢰할 수 있는 단면 검사를 확보해야 합니다.
폭과 두께의 측정은 필수적이지만, 이것만으로 도체의 네 모서리에 대한 직접적인 형상 검사를 대체할 수는 없습니다.
