소개
구리 압연은 원형 구리선 또는 동 선재를 고정밀 평각 동선, 직사각형 구리 도체 및 산업용 동 스트립으로 가공하는 대표적인 냉간 성형 공정입니다. 전기 도체 제조에서 중요한 공정 중 하나로, 구리 압연 조건은 완제품의 치수 정밀도, 표면 품질, 전기전도도 및 기계적 안정성에 직접적인 영향을 미칩니다.
산업 생산에서는 압연 파라미터가 적절하게 관리되지 않거나 설비 구성이 실제 가공 조건에 맞지 않을 경우 두께 편차, 모서리 결함, 생산 수율 저하 및 전기적 특성의 불안정과 같은 문제가 발생할 수 있습니다.
이 가이드에서는 구리 소재의 선정과 전처리부터 다단계 냉간 압연, 품질 검사, 일반적인 압연 결함 및 개선 방법까지 산업용 구리 압연 공정 전반을 설명합니다. 본문은 구리 평각선 관련 기술 콘텐츠의 핵심 가이드입니다. 보다 구체적인 생산공정은 구리 평각선 생산공정에 관한 상세 가이드를 참고하시기 바랍니다.
압연용 산업용 구리 소재 선정
구리의 종류에 따라 전기전도도, 연성 및 압연 시 변형 특성이 달라집니다. 따라서 적절한 구리 소재를 선정하는 것은 안정적인 압연공정과 요구 사양을 만족하는 완제품을 생산하기 위한 중요한 첫 단계입니다。
| 구리 등급 | 순도 | 전기전도도 | 주요 압연 적용 분야 |
|---|---|---|---|
| ETP 동 C10100 | 99,90 % | 100 % IACS | 일반용 구리 평각선, 전도성 동 스트립, 표준 모터용 도체 |
| 무산소동 OFC C10200 | 99,99 % | 102 % IACS | 고정밀 평각 동선, 항공우주용 프로파일, 자동차 모터용 직사각형 구리 도체 |
압연 전에 구리선 또는 동 선재 표면의 산화물, 오일 잔류물 및 금속 입자를 제거해야 합니다. 생산라인 구성과 제품의 품질 요구사항에 따라 초음파 세척 시스템을 적용할 수도 있습니다.
경질 구리 소재를 가공하는 경우에는 소재의 연성을 회복하고 다단계 압연 중 단선 위험을 줄이기 위해 중간 어닐링 공정이 필요할 수 있습니다.
산업용 구리 압연 공정 단계별 설명
현대적인 구리 압연라인은 여러 가공 단계를 하나의 연속 자동화 생산공정으로 구성할 수 있습니다. 각 공정을 정밀하게 연계하고 제어함으로써 연속생산 중에도 높은 치수 안정성과 균일한 소재 특성을 유지할 수 있습니다.
풀림 및 교정
서보 제어식 풀림 시스템은 구리선 또는 동 선재를 안정적으로 공급하면서 생산 중 발생하는 장력 변동을 최소화합니다.
다방향 교정 장치는 소재가 압연기에 진입하기 전에 비틀림, 휨 및 위치 편차를 보정합니다. 이를 통해 압연 시 하중이 보다 균일하게 분포되도록 할 수 있습니다.
다단계 냉간 압연 성형
원형 구리선은 여러 개의 압연 스탠드 또는 압연 패스를 거치면서 목표 단면 형상과 치수까지 단계적으로 성형됩니다.
전체 두께 감소량을 여러 패스에 분산함으로써 한 번의 압연에서 과도한 변형이 발생하는 것을 방지하고 소재 내부의 응력 집중을 줄일 수 있습니다.

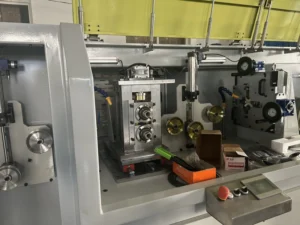

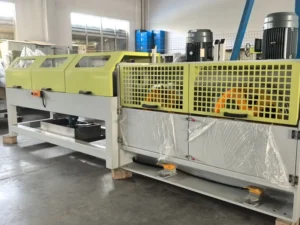

고정밀 제품에는 4롤 압연 시스템을 적용할 수 있습니다. 4롤 구조는 높은 설비 강성을 확보하는 데 유리하며, 압연공정의 안정성과 정밀한 치수 공차 제어 능력을 향상시킬 수 있습니다. 자세한 내용은 고정밀 4롤 구리 압연기의 기술적 장점에 관한 내용을 참고하시기 바랍니다.
윤활 및 온도 안정화
폐루프 순환식 윤활 시스템은 압연 성형 중 롤과 구리 소재 사이의 마찰을 줄여줍니다.
동시에 냉각 및 온도 제어 시스템을 적용하면 보다 일정한 소재 변형 조건을 유지할 수 있으며, 연속생산 과정에서 온도 변화로 인해 발생하는 치수 편차를 줄이는 데 도움이 됩니다.
온라인 레이저 치수 측정
고정밀 레이저 측정 시스템은 제품의 두께와 폭을 비롯한 주요 치수를 연속적으로 모니터링합니다.
측정 데이터는 실시간으로 생산라인의 제어 시스템에 전달됩니다. 폐루프 제어를 통해 설비는 생산을 중단하지 않고 실제 측정값에 따라 롤 갭을 자동으로 미세 조정하여 안정적인 치수 정밀도를 유지할 수 있습니다.
압연 후 어닐링
냉간 압연 과정에서는 구리 소재에 가공경화가 발생합니다. 따라서 압연 후 연속 어닐링 시스템을 적용하여 필요한 연성을 회복하고 완제품의 요구조건에 맞게 전기적 특성을 조정할 수 있습니다.
어닐링 처리는 도체를 권선, 에나멜 코팅 및 기타 절연 가공과 같은 후속 공정에 적합한 상태로 만드는 데에도 중요한 역할을 합니다.
마무리 가공 및 자동 권취
최종 단계에서는 제품 요구사항에 따라 표면 세척, 모서리 보정 및 최종 치수 검사를 진행할 수 있습니다.
이후 구리선 또는 동 스트립은 서보 제어식 권취 시스템을 통해 균일하게 감기며, 후속 가공에 사용할 수 있는 코일 또는 보빈 형태로 완성됩니다.
구리 압연의 주요 품질 관리 기준
고정밀 구리선 및 동 스트립을 생산하려면 제품 사양과 최종 용도에 따라 치수, 표면 품질, 전기적 특성 및 기계적 특성 등 다양한 항목을 관리해야 합니다. ‑ 두께 공차: 제품 종류와 정밀도 요구사항에 따라 ±0,001 mm~±0,05 mm ‑ 폭 공차: 제품 사양과 설비 구성에 따라 최대 ±0,002 mm 수준의 정밀도 ‑ 완성 선재 직진도: ≤0,3 mm/m ‑ 표면 요구사항: 제품 품질에 영향을 줄 수 있는 스크래치, 버 및 산화 피트가 없는 깨끗한 표면 ‑ 압연 후 전기전도도 감소: 제품 및 공정 요구조건에 따라 2 % 미만으로 관리
일반적인 압연 결함 및 공정 개선 방법
구리 압연 생산에서 반복적으로 발생하는 많은 품질 문제는 소재 장력의 불안정, 롤 갭 편차 및 부적절한 윤활 관리와 관련되어 있습니다. 대표적인 압연 결함으로는 모서리 웨이브, 두께 변동 및 표면 스크래치가 있습니다.
모서리 웨이브는 불균일한 압연 압력이나 좌우 롤 갭의 비대칭으로 인해 발생할 수 있습니다. 동기식 서보 롤 갭 조정 시스템과 수평 와이어 가이드를 함께 적용하면 소재 모서리의 안정성을 개선하는 데 도움이 됩니다.
두께 변동은 소재의 장력 변화와 관련된 경우가 많습니다. 풀림부와 권취부에 폐루프 방식의 정장력 제어 시스템을 적용하면 연속생산 중 치수 균일성을 향상시킬 수 있습니다.
표면 스크래치는 윤활유에 포함된 금속 입자나 기타 오염물질로 인해 발생할 수 있습니다. 윤활유를 정기적으로 여과하고 자성 이물질 제거 시스템을 사용하면 압연 작업 영역을 청결하게 유지하고 표면 결함을 줄이는 데 도움이 됩니다.
결론
고품질 구리 압연 제품을 안정적으로 생산하려면 적절한 원재료 전처리, 다단계 정밀 냉간 압연, 실시간 온라인 치수 측정 및 압연 후 어닐링 공정을 체계적으로 관리해야 합니다. 주요 공정 파라미터를 안정적으로 제어하면 불량률을 낮추고 생산 효율을 향상시키며 완성된 구리선과 동 스트립의 전기적·기계적 특성을 안정적으로 유지할 수 있습니다.
Sky Bluer Environmental Technology Co., Ltd.는 신선, 정밀 압연, 어닐링, 자동 이송 및 권취 시스템 등을 통합할 수 있는 맞춤형 턴키 압연 라인을 제공합니다. 이러한 설비 솔루션은 구리 평각선, 직사각형 구리 도체 및 높은 치수 정밀도와 안정적인 연속생산이 요구되는 다양한 구리 제품의 제조에 적용할 수 있습니다.
설비 선정 및 다양한 구리 압연 기술에 대한 자세한 내용은 동 스트립 압연기의 작동 원리에 관한 내용도 참고하시기 바랍니다.
