모터 및 발전기용 마이카 절연 사각 동선

SKYBLUER
9월 28, 2026
6:09 오후

소개

마이카 절연 사각 동선은 모터, 발전기, 견인 시스템 및 기타 전기 기기에 사용되는 특수 전기 도체로, 권선 절연이 높은 열적, 전기적 및 기계적 운전 조건을 견뎌야 하는 분야에 적합합니다.

이러한 도체는 일반적으로 고정밀 사각 동도체를 중심으로 하고 그 외부에 마이카 기반 절연층을 적용한 구조로 이루어집니다. 최종 권선 및 절연 시스템에 따라 추가적인 절연 재료가 함께 사용될 수도 있습니다.

도체 제조업체의 관점에서 신뢰성 높은 마이카 절연을 구현하기 위해서는 내부 사각 동도체의 품질이 매우 중요합니다. 절연 공정에 들어가기 전에 폭, 두께, 코너 반경, 표면 품질, 직진도 및 기계적 특성을 정밀하게 관리해야 합니다.

본 글에서는 모터 및 발전기에 사용되는 마이카 절연 사각 동선의 구조, 기술 요구사항, 절연 특성, 적용 분야 및 전단 제조 공정에 대해 설명합니다.

마이카 절연 사각 동선이란?

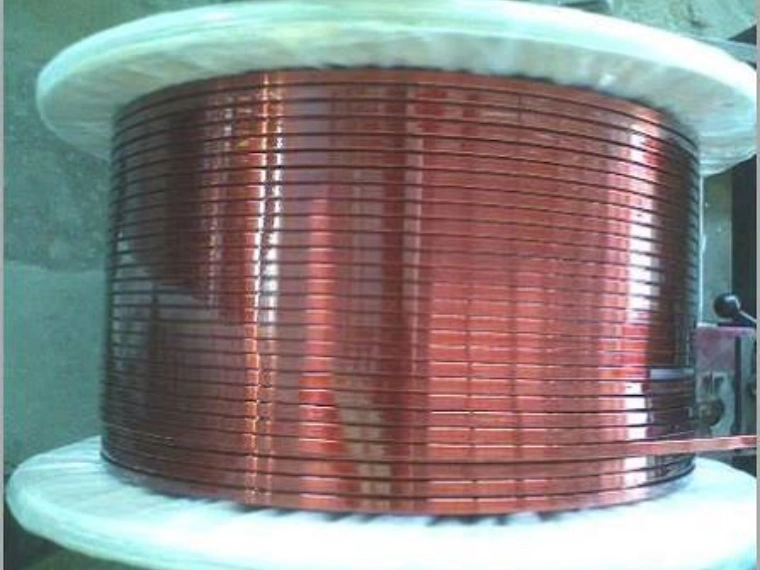

마이카 절연 사각 동선은 직사각형 단면의 동도체 외부에 마이카 기반 전기 절연재를 적용한 도체입니다.

간단한 구조는 다음과 같습니다.

사각 동도체 → 마이카 절연 → 필요 시 추가 절연 / 보호층 → 완성 도체

전기 기기 및 절연 시스템에 따라 마이카는 유리섬유 직물, 절연 필름, 수지 또는 기타 보호층과 함께 사용될 수 있습니다.

일반적인 특성은 다음과 같습니다.

항목	일반적인 요구사항
도체 재질	Cu-ETP / 무산소동
도체 형상	직사각형
동 상태	연질 / 소둔 또는 용도별 지정
폭	약 2–20 mm
두께	약 0.8–6 mm
폭 공차	±0.01–0.03 mm
두께 공차	±0.005–0.02 mm
코너 반경	사양에 따라 관리
동 표면	매끄럽고 결함이 없을 것
절연	마이카 기반 절연 시스템
절연 두께	용도에 따라 결정
주요 적용 분야	모터 및 발전기

위 범위는 일반적인 기술 참고값입니다. 실제 치수 및 절연 구조는 전기 기기의 설계와 적용되는 규격에 따라 달라질 수 있습니다.

절연 전 동도체에 대한 자세한 내용은 Bare Rectangular Copper Wire: Types, Applications and Manufacturing을 참고할 수 있습니다.

전기 절연에 마이카를 사용하는 이유

마이카는 우수한 전기적 특성과 내열 특성을 동시에 갖추고 있어 전기 절연 시스템에 널리 사용됩니다.

절연 구조에 따라 마이카 기반 소재는 다음과 같은 특성을 제공할 수 있습니다.

높은 절연 내력
우수한 내열성
전기 방전에 대한 저항성
우수한 치수 안정성
고전압 절연 시스템과의 호환성
장기간 안정적인 전기 절연 성능

이러한 특성으로 인해 마이카는 높은 성능이 요구되는 모터 및 발전기 권선 시스템에 특히 적합합니다.

그러나 마이카 절연은 내부 동도체와 별도로 고려해서는 안 됩니다.

동 표면 상태가 좋지 않거나 코너가 지나치게 날카롭거나 치수 편차가 큰 경우, 절연재 적용 및 후속 코일 성형 과정에서 문제가 발생할 수 있습니다.

마이카 절연 사각 동선의 주요 적용 분야

마이카 절연 사각 도체는 특히 높은 절연 성능이 요구되는 전기 기기에 적합합니다.

적용 분야	주요 요구사항
대형 산업용 모터	신뢰성 높은 권선 절연
고전압 모터	높은 유전 성능
발전기	열적 및 전기적 안정성
풍력 발전기	장기간 운전 신뢰성
견인 모터	콤팩트하고 내구성이 높은 권선
특수 전기 기기	용도별 맞춤형 절연

구체적인 도체 및 절연 시스템은 전압 등급, 내열 등급, 권선 설계, 냉각 방식 및 운전 환경 등에 따라 크게 달라집니다.

전기 기기에 사용되는 사각 도체에 대한 자세한 내용은 Copper Flat Wire for Motors and Generators: Applications and Requirements을 참고할 수 있습니다.

왜 사각 동도체를 사용하는가?

권선 공간이 제한적인 경우 사각 동도체는 여러 가지 장점을 제공합니다.

원형 동선과 비교하면 사각 동선은 더욱 조밀한 배열이 가능합니다.

특성	원형 동선	사각 동선
단면 형상	원형	직사각형
공간 활용률	낮음	높음
점적률	중간	높음
치수 정밀도 요구	중간	높음
코너 반경 관리	해당 없음	중요
절연 난이도	비교적 낮음	높음
대전류 권선 적합성	크기에 따라 다름	매우 적합

모터와 발전기에서는 높은 도체 점적률을 통해 제한된 슬롯 공간을 보다 효율적으로 활용할 수 있습니다.

그러나 도체의 형상 정밀도가 높아질수록 제조 과정에서의 치수 공차 관리도 더욱 중요해집니다.

동도체의 기술 요구사항

마이카 절연을 적용하기 전에 사각 동도체는 지정된 치수 및 표면 품질 요구사항을 충족해야 합니다.

일반적인 기술 참고 범위는 다음과 같습니다.

항목	참고 범위
동 재질	C11000 / Cu-ETP / OF Copper
폭	2–20 mm
두께	0.8–6 mm
폭 공차	±0.01–0.03 mm
두께 공차	±0.005–0.02 mm
고정밀 두께 공차	약 ±0.005 mm까지
코너 반경	R0.2–1.0 mm, 용도에 따라 결정
표면	매끄럽고 깨끗하며 결함이 없을 것
가장자리 상태	버(Burr)가 없을 것
직진도	권선 요구사항에 따라 결정
동 상태	연질 / 소둔 또는 지정 상태

실제 공차는 항상 고객이 제공하는 도체 도면과 기술 요구사항을 기준으로 결정해야 합니다.

마이카 절연에서 코너 반경이 중요한 이유

사각 동선의 코너 반경은 절연재를 도체 주위에 감을 때 특히 중요합니다.

동도체의 코너가 지나치게 날카로운 경우 절연재가 모서리를 통과하면서 국부적으로 더 높은 응력을 받을 수 있습니다.

코너 상태	발생 가능한 영향
지나치게 날카로운 코너	절연재에 높은 응력 발생
불균일한 반경	불균일한 절연 구조
버	절연재 손상 가능성
가장자리 균열	도체 신뢰성 저하
지나치게 큰 반경	실제 도체 형상 변화
관리된 반경	보다 안정적인 절연 적용

따라서 8 × 3 mm와 같은 치수만으로는 정밀 도체의 전체 사양을 충분히 정의할 수 없습니다.

보다 완전한 사양의 예는 다음과 같습니다.

폭: 8.00 ±0.01 mm

두께: 3.00 ±0.005 mm

코너 반경: R0.30 mm

적절한 코너 반경은 도체 크기와 절연 설계에 따라 결정해야 합니다.

마이카 절연 전 표면 품질

절연재를 적용한다고 해서 동도체 자체의 표면 결함이 제거되는 것은 아닙니다.

따라서 절연 테이핑 전에 나동선 표면을 철저하게 관리해야 합니다.

일반적인 표면 결함은 다음과 같습니다.

스크래치
롤 마크
버
동 입자
가장자리 균열
산화
표면 오염

표면 결함	발생 가능한 영향
버	절연재를 손상시킬 수 있음
깊은 스크래치	국부적인 표면 불균일 발생
롤 마크	도체 품질의 균일성에 영향
입자 오염	절연 공정에 영향
산화	표면 청정도 저하
가장자리 손상	권선 신뢰성에 영향을 줄 수 있음

따라서 압연기, 가이드 시스템, 윤활 시스템, 교정 장치 및 권취 장치는 도체 표면의 손상을 최소화할 수 있도록 설계되어야 합니다.

사각 동심선의 제조 공정

일반적인 전단 도체 제조 공정은 다음과 같습니다.

동 로드 → 신선 → 소둔 → 정밀 압연 → 사이징 → 온라인 측정 → 표면 검사 → 마이카 절연

각 공정 단계는 최종 절연 도체의 품질에 영향을 미칩니다.

신선

신선 공정은 압연 전에 입력 동선을 준비하고 필요한 선경을 확보하는 데 사용됩니다.

소둔

필요한 기계적 특성에 따라 소둔 공정을 통해 도체에 적절한 연성과 성형성을 부여할 수 있습니다.

정밀 압연

정밀 압연 공정에서는 원형 동선을 필요한 직사각형 형상으로 성형합니다.

주요 압연 파라미터는 다음과 같습니다.

파라미터	주요 영향
롤 갭	두께
롤 형상	최종 단면
롤 정렬	대칭성
패스당 압하량	소재 변형
롤 표면	동도체 표면 품질
입측 장력	압연 안정성
출측 장력	치수 안정성
라인 속도	생산 안정성

고정밀 전기 도체의 경우 최종 형상을 얻기 위해 여러 단계의 압연 또는 사이징 공정을 적용할 수 있습니다.

완전한 도체 생산 시스템에 대한 자세한 내용은 Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries을 참고할 수 있습니다.

마이카 절연 공정

동도체가 요구되는 치수 및 표면 품질에 도달하면 마이카 기반 절연재를 적용할 수 있습니다.

간단한 공정은 다음과 같습니다.

나동 사각 도체 → 세척 / 전처리 → 마이카 테이프 공급 → 제어된 테이핑 → 필요 시 추가 절연 → 검사 → 권취

여러 공정 파라미터가 절연의 균일성에 영향을 미칩니다.

공정 파라미터	주요 기능
테이프 장력	테이핑 안정성 제어
테이핑 각도	절연 구조 결정
테이프 중첩률	미피복 영역 방지
절연층 수	절연 두께 제어
도체 장력	안정적인 이송 유지
라인 속도	테이핑 균일성에 영향
권취 장력	완성 도체 보호

절연 시스템에 따라 서로 다른 마이카 테이프 구조, 중첩 비율, 바인더, 수지 및 보호층을 사용할 수 있습니다.

따라서 이러한 파라미터는 최종 모터 또는 발전기의 절연 설계에 따라 결정해야 합니다.

마이카 절연 두께와 최종 치수

제조업체는 나동도체의 치수와 절연 후 완성 도체의 치수를 명확하게 구분해야 합니다.

항목	나동도체	마이카 절연 도체
폭	8.00 mm	절연 구조에 따라 달라짐
두께	3.00 mm	절연 구조에 따라 달라짐
코너 반경	관리된 동도체 반경	절연 적용 후 변화
표면	나동	마이카 절연
치수 관리	압연 공정	압연 + 절연 공정

최종 도체 치수는 다음과 같은 요소에 따라 달라집니다.

마이카 테이프 두께
절연층 수
테이핑 각도
중첩률
압축 정도
추가 절연층

따라서 전단의 도체 치수와 후단의 절연 사양을 함께 고려해야 합니다.

온라인 치수 관리

고정밀 사각 동선의 경우 절연 공정 전에 온라인 측정 시스템을 적용할 수 있습니다.

일반적인 모니터링 항목은 다음과 같습니다.

측정 항목	목적
폭	도체 형상 유지
두께	도체 치수 관리
라인 속도	각 장비 동기화
장력	공정 안정성 유지
위치	도체 정렬 유지
롤 위치	자동 보정 지원

기본적인 폐루프 제어 원리는 다음과 같습니다.

온라인 측정 → 편차 감지 → PLC → 압연 조정 → 치수 보정

이를 통해 연속 생산 중에도 보다 안정적인 치수 균일성을 유지할 수 있습니다.

마이카 절연 vs. 에나멜 절연 vs. 종이 절연

전기 도체의 용도에 따라 서로 다른 절연 시스템이 필요합니다.

절연 유형	주요 특성	일반적인 적용 분야
에나멜 절연	얇은 전기 절연 코팅	모터, 변압기, 코일
종이 절연	셀룰로오스 기반 권선 절연	변압기
마이카 절연	높은 전기적 및 내열 성능	모터 및 발전기
복합 절연	여러 절연 재료의 조합	특수 전기 기기

이러한 절연 기술은 단순히 서로 대체 가능한 것으로 간주해서는 안 됩니다.

도체 형상, 전압 등급, 열적 요구사항, 권선 공정 및 최종 장비 설계에 따라 적합한 절연 시스템이 결정됩니다.

에나멜 절연 도체에 대해서는 What is Enamelled Copper Flat Wire? Applications and Benefits을 참고할 수 있습니다.

종이 절연 변압기 도체에 대해서는 Paper Covered Copper Flat Wire for Transformer Windings을 참고할 수 있습니다.

코일 성형에서 치수 안정성이 중요한 이유

마이카 절연 도체는 모터 또는 발전기 코일을 제조하는 과정에서 추가적인 굽힘 및 성형 공정을 거칠 수 있습니다.

따라서 도체는 절연 전후 모두 안정적인 형상을 유지해야 합니다.

중요한 특성은 다음과 같습니다.

직진도
일정한 폭
일정한 두께
관리된 코너 반경
적절한 동의 연성
안정적인 절연 접착 상태
신뢰성 높은 굽힘 성능

나동도체의 형상이 코일 전체 길이에 걸쳐 크게 변동하면 자동 또는 고정밀 코일 성형이 더욱 어려워집니다.

따라서 전단 압연 공정의 안정성은 전체 권선 제조 공정에서 매우 중요한 요소입니다.

품질 관리 요구사항

품질 검사는 나동도체와 절연 시스템 모두를 포함해야 합니다.

나동도체 검사

일반적인 검사 항목은 다음과 같습니다.

폭
두께
코너 반경
표면 품질
직진도
전기 전도도
기계적 상태

절연 도체 검사

검사 항목	목적
전체 치수	최종 도체 치수 확인
절연 두께	전기 설계 요구사항 충족
테이프 중첩률	완전한 피복 상태 확보
표면 상태	절연 손상 확인
전기 절연 성능	유전 성능 확인
권취 품질	후속 공정 안정성 확보

고성능 전기 기기용 도체의 경우 최종 샘플 검사에만 의존하기보다는 품질 검사를 생산 공정에 통합하는 것이 중요합니다.

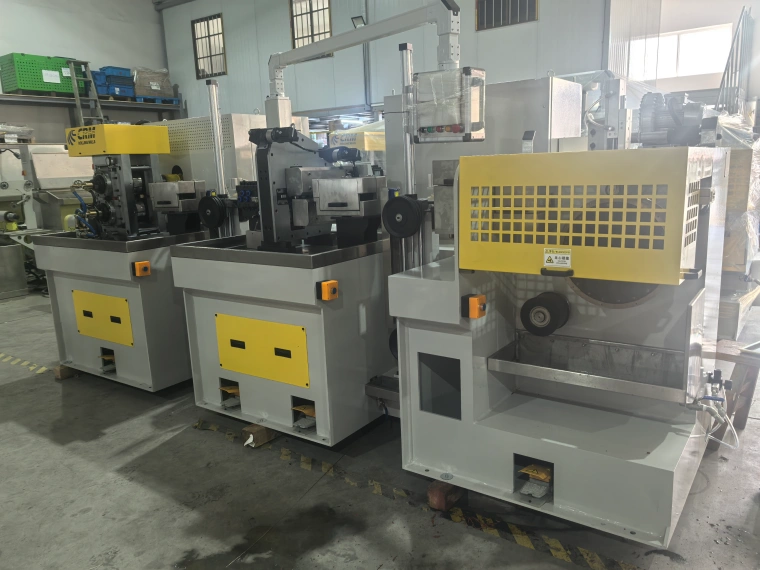

생산 설비 요구사항

마이카 절연 사각 동도체 생산 라인은 여러 개의 개별 공정으로 구성될 수 있습니다.

풀림 → 신선 → 소둔 → 정밀 압연 → 온라인 측정 → 표면 검사 → 마이카 테이핑 → 권취

제품 요구사항에 따라 압연 구간에는 다음과 같은 시스템을 적용할 수 있습니다.

정밀 2롤 압연
다단 압연
4롤 성형
정밀 사이징
온라인 레이저 측정
자동 롤 조정
장력 제어

통합 압연 및 신선 솔루션에 대해서는 Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors을 참고할 수 있습니다.

설비 선정 전에 필요한 정보

생산 솔루션을 설계하기 전에 도체 및 절연에 대한 실제 요구사항을 명확하게 정의해야 합니다.

필요한 파라미터	예시
동 등급	C11000 / OF Copper
입력 선경	mm
나동도체 폭	mm
나동도체 두께	mm
폭 공차	±mm
두께 공차	±mm
코너 반경	R mm
동 상태	연질 / 반경질
마이카 테이프 사양	고객 지정
절연 두께	mm
절연층 수	고객 지정
생산 속도	m/min
코일 중량	kg
온라인 측정	필수 / 옵션
