구리 평각선은 우수한 전기 전도성, 높은 슬롯 점적률, 향상된 열 성능으로 인해 현대 모터와 발전기에서 점점 더 중요한 도체 솔루션으로 자리 잡고 있습니다.
기존의 원형 구리선과 비교하면 평각선은 고정자 또는 회전자 슬롯 내부에 도체를 더욱 조밀하게 배치할 수 있습니다. 이를 통해 엔지니어는 더 높은 출력 밀도, 향상된 전자기 효율, 제한된 설치 공간의 효율적인 활용을 실현할 수 있습니다.
현재 구리 평각선은 다음과 같은 분야에서 널리 사용됩니다.
- 전기자동차 모터
- 산업용 모터
- 고효율 발전기
- 풍력 발전기
- 항공우주 전기 시스템
- 고성능 전기 기계
그러나 모터와 발전기용 구리 평각선을 생산하려면 도체 형상, 표면 품질, 기계적 특성 및 치수 안정성을 엄격하게 관리해야 합니다.
모터와 발전기에 구리 평각선을 사용하는 이유
기존 모터는 가공과 권선이 용이하기 때문에 주로 원형 구리선을 사용합니다.
하지만 원형 구리선은 인접한 도체 사이에 활용되지 못하는 공간이 발생합니다.
구리 평각선은 현대 모터 슬롯의 형상에 더욱 적합한 직사각형 단면을 사용함으로써 이러한 문제를 해결합니다.
| 특징 | 원형 구리선 | 구리 평각선 |
|---|---|---|
| 단면 형상 | 원형 | 직사각형 |
| 슬롯 점적률 | 낮음 | 높음 |
| 충전 효율 | 보통 | 우수 |
| 전류 밀도 최적화 | 제한적 | 우수 |
| 방열 성능 | 보통 | 향상 |
| 권선 구조 | 유연함 | 더욱 컴팩트함 |
| 제조 복잡성 | 낮음 | 높음 |
평각선의 주요 장점은 단순히 형상을 변경하는 데 있는 것이 아니라, 모터 또는 발전기의 전체 전자기 설계를 최적화할 수 있다는 점에 있습니다.
구리 평각선의 주요 응용 분야
구리 평각선은 요구되는 성능에 따라 다양한 전기 기계에 사용됩니다.

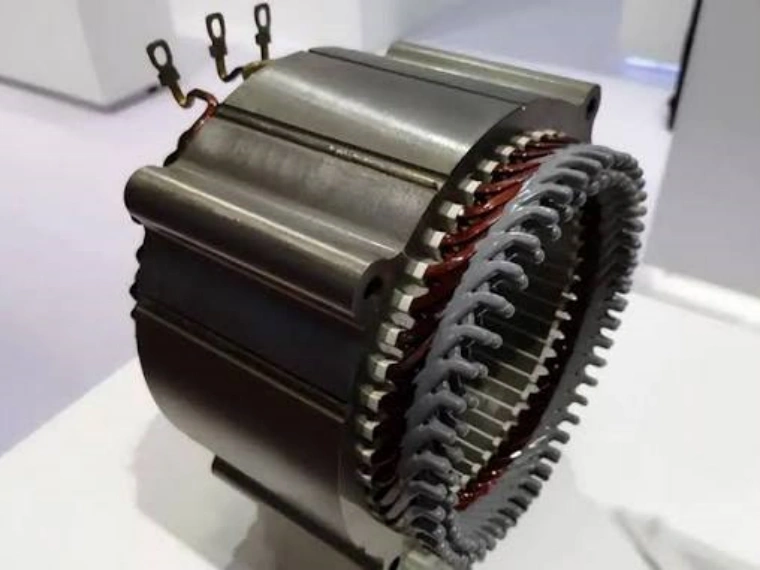

전기자동차 모터
전기자동차 모터에는 높은 출력 밀도, 컴팩트한 크기 및 우수한 열 성능이 요구됩니다.
평각 구리 도체를 사용하면 제조업체가 고정자 슬롯 내부에 더 많은 구리를 배치할 수 있습니다.
대표적인 응용 분야는 다음과 같습니다.
- Hairpin 모터
- 구동 모터
- 고속 모터
- 하이브리드 자동차 모터
전기자동차용 직사각형 도체 기술에 대한 자세한 내용은 다음을 참조하십시오: EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturing
산업용 모터
산업용 모터에는 안정적인 운전, 긴 사용 수명 및 높은 효율이 요구됩니다.
구리 평각선은 다음과 같은 성능을 향상시킬 수 있습니다.
- 구리 충전율
- 에너지 효율
- 열 관리
- 기계적 안정성
대표적인 응용 분야는 다음과 같습니다.
| 모터 유형 | 평각선 적용 |
|---|---|
| 서보 모터 | 고정밀 권선 |
| 산업용 AC 모터 | 고효율 권선 |
| 컴프레서 모터 | 컴팩트한 권선 설계 |
| 모터-발전기 | 높은 출력 |
발전기
대형 발전기에는 높은 전류 부하를 견디면서도 안정적인 절연 성능을 유지할 수 있는 도체가 필요합니다.
구리 평각선은 일반적으로 다음과 같은 분야에서 사용됩니다.
- 풍력 발전기
- 수력 발전기
- 산업용 발전기
발전기 응용 분야에서는 권선 공정에서 정밀한 조립이 필요한 경우가 많기 때문에 도체 치수, 표면 품질 및 직진도가 특히 중요합니다.
모터용 구리 평각선의 일반적인 사양
필요한 치수는 모터 설계에 따라 달라집니다.
일반적인 범위는 다음과 같습니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 재질 | C11000 / 무산소동 |
| 폭 | 1–20 mm |
| 두께 | 0.3–6 mm |
| 폭 공차 | ±0.005–0.03 mm |
| 두께 공차 | ±0.003–0.02 mm |
| 코너 반경 | R0.1–0.8 mm |
| 전도율 | ≥97% IACS |
| 표면 | 매끄럽고 결함이 없음 |
고성능 모터는 도체 형상이 슬롯 충전율과 절연 두께에 직접적인 영향을 미치기 때문에 더욱 엄격한 치수 관리가 필요한 경우가 많습니다.
모터 및 발전기용 평각선의 주요 요구사항
일반적인 구리 스트립 제품과 달리 모터 및 발전기용 평각선에는 여러 가지 특별한 요구사항이 있습니다.
치수 정밀도
폭과 두께는 전체 코일 길이에 걸쳐 안정적으로 유지되어야 합니다.
중요한 매개변수는 다음과 같습니다.
| 매개변수 | 중요성 |
|---|---|
| 폭 정밀도 | 슬롯 내부의 정확한 위치 확보 |
| 두께 정밀도 | 권선 높이 제어 |
| 코너 반경 | 절연층 보호 |
| 직진도 | 권선 안정성 향상 |
| 단면 균일성 | 균일한 전기적 성능 확보 |
아주 작은 치수 변화도 자동화된 권선 공정에 영향을 줄 수 있습니다.
표면 품질
구리 표면은 깨끗하고 결함이 없어야 합니다.
일반적인 요구사항은 다음과 같습니다.
| 요구사항 | 목적 |
|---|---|
| 매끄러운 표면 | 절연층 접착력 향상 |
| 낮은 버 수준 | 절연층 손상 방지 |
| 스크래치 없음 | 신뢰성 향상 |
| 안정적인 표면 조도 | 균일한 코팅 성능 확보 |
절연 구리 평각선 응용 분야에서는 표면 품질이 더욱 중요합니다.
관련 기사: What is Enamelled Copper Flat Wire? Applications and Benefits
코너 반경 제어
코너 반경은 전기 절연의 신뢰성에 영향을 미치는 핵심 요소입니다.
지나치게 날카로운 코너는 다음과 같은 문제를 일으킬 수 있습니다.
- 높은 전기적 응력 집중
- 불균일한 절연 두께
- 절연 파괴 위험 증가
적절하게 제어된 코너 반경은 다음과 같은 장점을 제공합니다.
- 더욱 균일한 절연 피복
- 더욱 안정적인 권선 성능
- 향상된 도체 신뢰성
일반적인 코너 반경 요구사항:
| 응용 분야 | 일반적인 반경 |
|---|---|
| 일반 평각선 | R0.2–0.8 mm |
| 모터용 도체 | R0.2–0.5 mm |
| 고정밀 도체 | 고객 요구사항에 따라 결정 |
구리 평각선 제조 공정
일반적인 제조 공정은 다음과 같습니다.
구리 로드 → 신선 → 정밀 압연 → 표면 처리 → 검사 → 권취
1단계: 원재료 준비
고품질 구리 로드 또는 원형 구리선은 다음 조건에 따라 선택됩니다.
- 전도율 요구사항
- 재료의 기계적 상태
- 최종 도체 치수
2단계: 신선
신선 공정은 다음과 같은 특성을 향상시킵니다.
- 직경 정밀도
- 재료 균일성
- 표면 상태

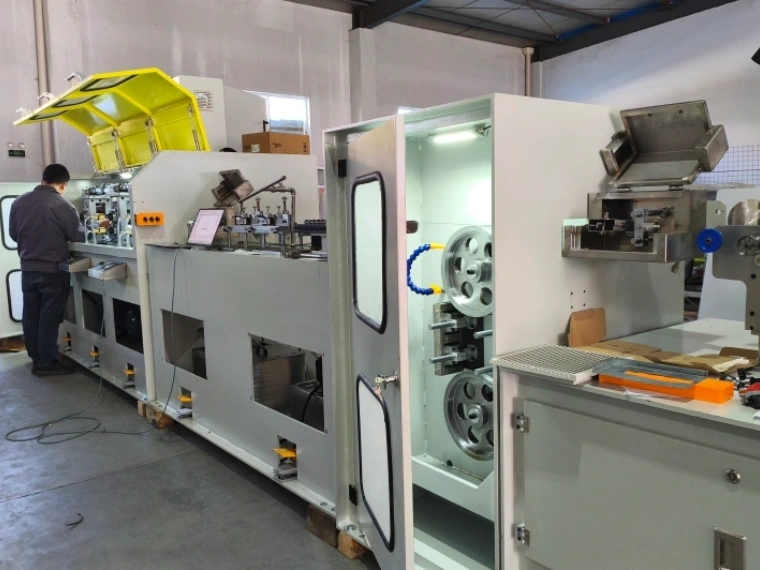

3단계: 정밀 압연
압연을 통해 원형 구리선을 필요한 평평한 직사각형 형상으로 가공합니다.
일반적인 생산 시스템에는 다음 장비가 포함될 수 있습니다.
| 장비 | 기능 |
|---|---|
| 풀림 시스템 | 안정적인 소재 공급 |
| 신선 장치 | 선재 직경 감소 |
| 정밀 압연기 | 평각선 성형 |
| 레이저 측정 시스템 | 온라인 측정 |
| 권취 시스템 | 코일 생산 |
완전한 평각선 제조 솔루션에 대한 자세한 내용은 다음을 참조하십시오: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries
정밀 압연 요구사항
모터 및 발전기용 구리 평각선을 생산하려면 안정적인 압연 조건이 필요합니다.
중요한 매개변수는 다음과 같습니다.
| 매개변수 | 영향 |
|---|---|
| 압연력 | 재료 변형 제어 |
| 롤 갭 정밀도 | 두께 제어 |
| 롤 정렬 | 단면 대칭성 제어 |
| 선재 장력 | 생산 안정성 향상 |
| 압연 속도 | 생산성에 영향 |
| 윤활 | 표면 품질 향상 |
고정밀 응용 분야에서는 자동 제어 시스템을 사용하여 장시간 운전 중에도 안정적인 생산 상태를 유지할 수 있습니다.
온라인 측정 및 품질 관리
현대적인 구리 평각선 생산 라인에서는 온라인 측정 시스템이 널리 사용됩니다.
일반적인 검사 항목은 다음과 같습니다.
| 검사 항목 | 검사 방법 |
|---|---|
| 폭 | 레이저 측정 |
| 두께 | 레이저 측정 |
| 직진도 | 온라인 검사 |
| 표면 결함 | 광학 검사 |
| 장력 | 센서 모니터링 |
| 코일 품질 | 자동 제어 |
온라인 측정의 주요 장점은 생산 과정에서 발생하는 편차를 즉시 감지하고 수정할 수 있다는 점입니다.
구리 평각선과 에나멜 평각선의 차이
구리 평각선은 일반적으로 절연 처리를 하기 전의 기본 도체입니다.
| 제품 | 제조 단계 |
|---|---|
| 무절연 구리 평각선 | 압연 + 사이징 |
| 에나멜 평각선 | 구리 압연 + 에나멜 코팅 |
| 종이 피복 구리선 | 구리 압연 + 종이 절연 |
| 운모 절연 도체 | 구리 압연 + 운모 래핑 |
따라서 무절연 구리 평각선의 품질은 최종 절연 도체의 성능에 직접적인 영향을 미칩니다.
자세한 내용은 다음을 참조하십시오: High Speed Flat Wire Production Systems for Enameled and Paper Covered Wire
구리 평각선 생산 솔루션 선택 방법
장비를 선택하기 전에 제조업체는 다음과 같은 매개변수를 명확하게 정의해야 합니다.
| 항목 | 요구사항 예시 |
|---|---|
| 구리 등급 | C11000 / 무산소동 |
| 입선 직경 | mm |
| 최종 폭 | mm |
| 최종 두께 | mm |
| 코너 반경 | R mm |
| 공차 | ± mm |
| 생산 속도 | m/min |
| 코일 중량 | kg |
| 표면 요구사항 | 매끄러움 / 연마 |
| 자동화 수준 | 수동 / 자동 |
적절한 생산 라인은 단순히 도체 치수만을 기준으로 설계하는 것이 아니라 최종 모터 또는 발전기의 실제 적용 요구사항을 기준으로 설계해야 합니다.
결론
구리 평각선은 고효율 모터 및 발전기의 발전에서 중요한 역할을 하고 있습니다.
주요 장점은 다음과 같습니다.
- 높은 슬롯 점적률
- 향상된 출력 밀도
- 우수한 열 성능
- 컴팩트한 권선 설계
이러한 장점으로 인해 구리 평각선은 현대 전기 기계에 적합한 도체 솔루션으로 사용되고 있습니다.
그러나 신뢰성 높은 구리 평각선을 생산하려면 다음 항목을 정밀하게 관리해야 합니다.
- 폭
- 두께
- 코너 반경
- 표면 품질
- 직진도
- 전기적 성능
**Sky Bluer Environmental Technology Co., Ltd.**는 모터, 발전기, 변압기 및 에너지 분야의 구리 도체 생산을 위한 맞춤형 정밀 압연기와 완전한 평각선 생산 솔루션을 제공합니다.
첨단 정밀 압연 기술, 온라인 측정 시스템 및 완전한 공정 통합을 통해 CRM은 제조업체가 안정적인 치수와 신뢰할 수 있는 성능을 갖춘 고품질 구리 평각선을 생산할 수 있도록 지원합니다.
모터 또는 발전기용 구리 평각선 생산 라인을 계획하고 있다면 도체 치수, 재료 등급, 공차 요구사항 및 생산 목표를 당사의 엔지니어링 팀에 제공해 주십시오. 실제 생산 요구사항에 따라 적합한 장비 구성과 생산 솔루션을 제안해 드릴 수 있습니다.
