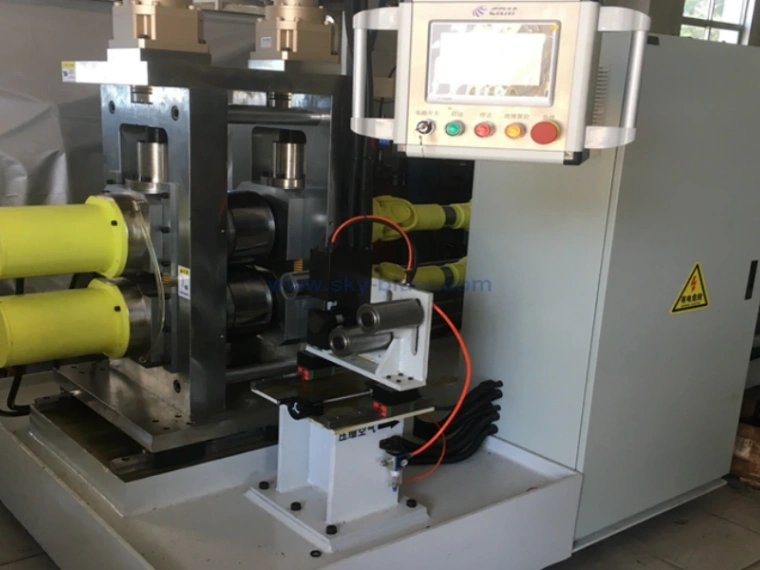

다단 평선 압연: 압하율, 패스 설계 및 치수 제어

서론

정밀 평선 생산은 단일 패스 압연만으로 완성하는 경우가 거의 없습니다.

원형 선재를 직사각형 또는 평단면으로 성형할 때 소재에 제어된 변형을 가해 다음 요구사항을 만족해야 합니다:

• 두께
• 폭
• 단면 형상
• 모서리 상태
• 표면 품질
• 치수 공차

이러한 이유로 정밀 평선 제조에는 다단 압연이 널리 사용됩니다.

한 번의 대량 압하로 최종 치수를 달성하는 대신 총 변형량을 여러 압연 패스에 분배합니다.

정교한 패스 설계는 전 생산 과정에서 금속 유동, 압연 부하, 가공경화 및 치수 정밀도를 관리합니다.

스프링강과 같은 고강도 소재의 경우 패스 설계의 중요성이 더욱 커집니다. 단일 패스에서 과도한 변형을 가하면 다음 위험이 높아집니다:

• 모서리 균열
• 표면 결함
• 과도한 가공경화
• 치수 불안정
• 선재 파단

다단 압연은 단순히 선재 단면을 축소하는 수단이 아닙니다.

원료 선재부터 완제품 평선까지 소재 변형을 관리하는 공학적 공정 전략입니다.

Sky Bluer Environmental Technology Co., Ltd.(CRM)는 소재 등급, 투입 치수, 완제품 치수, 공차 및 생산 요건에 맞춰 맞춤형 정밀 압연 시스템과 평선 생산 라인을 개발합니다.

다단 평선 압연이란

다단 평선 압연은 필요한 총 변형량을 여러 제어된 압연 공정에 분배하는 방식입니다.

간략한 공정 흐름:

원형 선재 → 1패스 → 2패스 → 3패스 → 중간 평단면 → 마무리 패스 → 최종 평선

각 패스에 설정된 변형량을 부여합니다.

목표는 안정적인 금속 유동을 유지하며 원래 단면을 단계적으로 성형하는 것입니다.

예를 들어 원형 선재로 얇고 넓은 직사각형 평선을 제작할 때 모든 변형을 단일 패스에 집중하면 압연 부하가 과도해지고 금속 유동이 불안정해집니다.

다단 방식은 변형을 분산하고 각 공정을 개별적으로 최적화할 수 있습니다.

패스 설계가 필요한 이유

패스 설계는 소재가 원료 치수에서 완제품 치수에 도달하기까지의 압하 계획을 정의합니다.

다음 파라미터를 규정합니다:

• 각 패스의 압하율
• 압연 패스 수
• 중간 치수
• 압연 순서
• 최종 마무리 압연 조건

간략한 예시:

공정 단계	두께	폭	주요 목표
투입	2.00 mm 원선	—	원자재
1패스	—	—	초기 변형
2패스	—	—	제어된 폭 확장
3패스	—	—	두께 압하
4패스	—	—	단면 안정화
마무리 패스	완제품 치수	완제품 치수	최종 치수 제어

실제 수치는 소재, 초기 선경, 완제품 치수 및 압연 설비에 따라 달라집니다.

모든 제품에 적용할 수 있는 만능 패스 설계는 존재하지 않습니다.

평선 압연의 압하율 이해

압하율은 단일 압연 패스에서 발생하는 소재의 변형량을 의미합니다.

두께 압하율 기본 공식:

두께 압하율(%) = (h₀ − h₁) / h₀ × 100 %

여기서:

h₀ = 압연 전 두께

h₁ = 압연 후 두께

예시: 소재 두께가 2.00 mm에서 1.60 mm로 변할 때:

압하율 = (2.00 − 1.60) / 2.00 × 100 % = 20 %

두께 압하율만으로는 평선의 변형 거동을 완전히 설명할 수 없습니다.

소재에서는 동시에 다음 현상이 발생합니다:

• 두께 감소
• 폭 확장
• 길이 방향 연신
• 단면 형상 변화

따라서 패스 설계 시 전체적인 금속 유동을 고려해야 합니다.

총 압하율과 단일 패스 압하율

두 가지 핵심 개념입니다.

총 압하율

원자재부터 완제품까지의 전체 변형량입니다.

단일 패스 압하율

개별 압연 공정에서 가해지는 변형량입니다.

예시:

원료 선재 → 압하 10% → 압하 12% → 압하 15% → 압하 12% → 마무리 패스

총 변형은 단일 패스에 집중되지 않고 여러 공정에 분산됩니다.

이 방식으로 다음 항목을 효과적으로 제어할 수 있습니다:

• 압연 부하
• 금속 유동
• 가공경화
• 모서리 성형
• 치수 정밀도

단일 패스 과도 압하로 발생하는 문제

단일 패스의 압하량이 지나치면 여러 결함이 발생합니다.

과도한 압연 부하

큰 변형에는 높은 압연력이 필요하며 다음 부품에 기계적 부하를 증가시킵니다:

• 압연 롤
• 베어링
• 구동 시스템
• 설비 프레임

불균일한 금속 유동

변형량이 크면 안정적인 직사각형 단면을 유지하기 어렵습니다.

가공경화

스프링강 냉간 압연 시 과도한 변형은 경도를 급격히 상승시키고 연성을 저하시킵니다.

모서리 균열

큰 변형과 불리한 소재 조건이 겹치면 모서리 응력이 상승하고 균열 발생 위험이 커집니다.

치수 불안정

큰 변형에서는 폭과 두께를 정밀하게 제어하기 어렵습니다.

그러므로 압하율을 무조건 최대로 높여서는 안 되며 공정 엔지니어링 계획에 따라 결정해야 합니다.

다단 압연 패스 설계

실용적인 패스 설계는 여러 요소를 종합적으로 고려해야 합니다.

소재

가장 우선적인 요소는 소재 등급입니다. 소재마다 특성이 다릅니다:

• 항복 강도
• 인장 강도
• 연성
• 가공경화 특성
• 변형 저항

예를 들어 고탄소 스프링강은 저탄소강, 동과 다른 공정 조건이 요구됩니다.

투입 치수

초기 선경이 필요한 총 변형량을 결정합니다. 초기 선경이 크면 목표 치수에 도달하기 위해 더 많은 패스가 필요할 수 있습니다.

완제품 치수

목표 폭과 두께가 최종 변형비를 결정합니다. 폭두께비가 큰 제품은 금속 유동에 특별한 주의가 필요합니다.

요구 공차

치수 공차가 엄격한 제품은 일반적으로 독립된 마무리 패스를 배치합니다. 조압연 변형과 최종 정밀 압연은 동일한 조건으로 진행하지 않는 것이 권장됩니다.

조압연, 중간 패스, 마무리 압연 패스

다단 공정은 크게 3단계로 나뉩니다.

조압연 패스

총 변형량의 대부분을 부담합니다.

주요 목표:

• 치수를 빠르게 축소
• 안정적인 소재 변형
• 높은 생산 효율

이 단계에서는 마무리 단계보다 공차 요건이 완화됩니다.

중간 패스

소재가 목표 단면에 점차 가까워지도록 합니다.

주요 목표:

• 단면 폭 확장
• 두께 압하
• 단면 안정화
• 가공경화 제어

조압연과 최종 정밀 압연 사이의 과도 단계입니다.

마무리 패스

최종 공정으로 다음 사항을 확보합니다:

• 최종 두께
• 최종 폭
• 모서리 기하학
• 표면 품질
• 치수 공차

마무리 패스는 안정된 조건에서 운전해야 하며 롤 설계와 인라인 측정 시스템이 매우 중요합니다.

폭과 두께는 동시에 제어해야 함

평선 압연의 큰 어려움 중 하나는 두께와 폭이 독립적으로 변하지 않는다는 점입니다.

두께가 감소할 때 소재가 측면으로 유동하며 폭 확장이 발생합니다.

공정 논리:

두께 압하 → 금속 유동 → 폭 확장 → 최종 단면

패스 설계를 두께만 고려해서 진행하면 완제품 폭이 목표에서 벗어나게 됩니다.

양호한 패스 설계는 두 파라미터를 동시에 관리합니다:

• 두께 압하
• 단면 폭 확장

폭 공차가 엄격한 가는 평선의 경우 특히 중요합니다.

단면적과 체적 불변의 법칙

압연 시 소재는 소성 변형합니다. 미미한 공정 손실을 무시하면 단면적과 길이가 다음 관계를 만족합니다.

간략화된 공식:

A₀ × L₀ ≈ A₁ × L₁

여기서:

A₀ = 압연 전 단면적

L₀ = 압연 전 길이

A₁ = 압연 후 단면적

L₁ = 압연 후 길이

단면적이 감소하면 소재는 길이 방향으로 연신됩니다.

따라서 압연 속도, 장력, 권취 속도를 변형 공정에 맞춰 조정해야 하며 이는 장력 제어 원리와 직접적으로 연관됩니다.

패스 설계와 소재 가공경화

냉간 압연은 소재에 가공경화를 일으켜 강도를 높입니다.

스프링강의 경우 제품에 고강도가 요구되므로 장점이 될 수 있습니다.

하지만 과도한 가공경화는 연성을 저하시키고 균열 위험을 높입니다.

다단 공정은 변형의 누적을 적절하게 관리합니다. 엔지니어는 다음 항목을 평가합니다:

• 각 패스의 압하율
• 총 냉간 가공 변형량
• 소재의 중간 상태
• 필요한 마무리 변형량

목표는 과도한 변형 응력을 발생시키지 않으면서 요구되는 기계적 성질과 치수를 확보하는 것입니다.

이 부분은 냉간 압연 평선 공정의 잔류응력 제어와 밀접하게 연관됩니다.

패스 설계와 모서리 품질

모서리 품질은 정밀 평선의 가장 중요한 지표 중 하나입니다.

부적절한 패스 설계는 다음 결함을 유발합니다:

• 모서리 균열
• 모서리 물결 현상
• 모서리 R값 편차
• 모서리 과도 변형

금속 유동은 롤 기하학에 의해 제어됩니다. 영향 인자:

• 롤 직경
• 롤 홈 형상
• 각 패스의 압하율
• 소재 변형 저항
• 폭두께비

올바른 패스 설계는 최종 기하학을 한 번에 강제로 만들지 않고 단계적으로 성형합니다.

패스 설계와 표면 품질

압연 패스 설계는 표면 품질에도 영향을 미칩니다.

발생 가능한 결함:

• 롤 압흔
• 스크래치
• 표면 거칠기 편차
• 국부 변형 자국

롤 표면 상태가 결정적입니다. 마무리 패스에 표면 품질이 양호한 정밀 롤을 사용하면 표면 결함을 줄일 수 있습니다.

압연 속도, 윤활 조건 역시 최종 표면 상태에 영향을 줍니다.

마무리 공정을 설계할 때 치수 정밀도와 표면 품질을 동시에 고려해야 합니다.

다단 압연과 장력 제어

패스 설계와 장력 제어는 통합적으로 고려해야 합니다.

압연 과정에서 소재는 각 변형 구간을 연속적으로 통과합니다. 장력이 불안정하면 다음 문제가 발생합니다:

• 금속 유동 변동
• 압연 부하 편차
• 두께 불안정
• 선재 파단

시스템 구성: 풀러 → 압연 패스 → 장력 검출 롤 / 장력 제어 시스템 → 권취기

안정적인 장력은 압연기의 예측 가능한 운전 조건을 확보합니다.

참고 자료: 정밀 평선 압연 장력 제어: 풀러, 댐퍼 롤, 권취 시스템.

다단 압연과 인라인 측정 시스템

현대 정밀 압연 설비는 생산 중 인라인 측정 장비를 탑재합니다.

주요 측정 기술:

• 레이저 두께 측정
• 레이저 폭 측정
• 단면 형상 검사

시스템은 실측 치수를 목표값과 지속적으로 비교합니다.

간략한 흐름: 압연 → 인라인 측정 → 실제 치수 획득 → 목표 파라미터 비교 → 보정 / 서보 제어 → 안정적인 완제품

오프라인 샘플 검사보다 치수 편차를 더 빨리 감지할 수 있으며 이는 폐루프 제어의 기반입니다. 참고: 정밀 압연기 폐루프 두께 제어 기술.

다단 평선 압연 공정 예시

생산 시나리오: 강재 원선을 정밀 직사각형 평선으로 가공합니다.

전체 공정 순서:

1단계 — 풀링

제어된 장력으로 코일에서 선재를 풀어줍니다.

2단계 — 교정

압연기 투입단에서 선재를 교정합니다.

3단계 — 초기 압연

원형 단면을 평단면으로 초기 성형합니다.

4단계 — 중간 압연

두께를 감소시키고 단면 폭을 확장합니다.

5단계 — 단면 제어

형상을 목표 직사각형에 가깝게 조정합니다.

6단계 — 마무리 압연

목표 완제품 폭과 두께를 달성합니다.

7단계 — 인라인 측정

완제품 치수를 연속 모니터링합니다.

8단계 — 권취

제어된 조건에서 완성된 평선을 코일로 권취합니다.

실제 패스 수는 소재와 제품 요건에 따라 달라집니다.

압연 패스 수 최적화

패스 수를 늘린다고 품질이 자동으로 개선되지 않습니다.

패스 수가 너무 적을 경우:

• 단일 패스 변형 과다
• 압연 부하 상승
• 모서리 균열
• 단면 제어 불량

패스 수가 너무 많을 경우:

• 생산성 저하
• 설비 부하 증가
• 불필요한 가공경화
• 생산 비용 상승

최적의 패스 수는 다음 요소의 균형으로 결정됩니다:

품질 + 생산능력 + 소재 변형 특성 + 설비 성능

고정된 표준 패스 수는 없으며 전체 공정 분석을 도출해야 합니다.

스프링강 평선 다단 압연

스프링강 평선은 고사양 제품군에 속합니다.

적용 소재:

‑ SAE1070

‑ SAE1095

‑ 60Si2Mn

‑ SUP10

엄격하게 제어된 냉간 변형이 요구됩니다.

압연 공정에서는 다음 항목의 균형을 맞춰야 합니다:

• 강도
• 연성
• 치수 정밀도
• 표면 품질
• 잔류응력
• 피로 특성

스프링 제품의 패스 설계는 소재 등급과 적용 분야에 맞춰 커스터마이징해야 합니다.

특정 스프링강에 개발된 패스 설계는 공정 검증 없이 다른 강종에 바로 적용해서는 안 됩니다.

다단 압연 결함 대책

결함이 발생하면 전체 패스 설계를 재검토해야 합니다.

결함	가능한 원인	권장 조치
모서리 균열	과도한 압하	단일 패스 변형량 저감
폭 편차	불량한 금속 유동	패스 기하학 최적화
두께 편동	불안정한 롤 갭	제어 시스템 개선
표면 결함	불량한 롤 표면 상태	롤 표면 검사 및 개선
선재 파단	과도한 장력 혹은 압하	장력 및 압하 조건 최적화
직선도 불량	불균일 변형	패스 순서 및 장력 재조정
과도한 가공경화	과도한 총 냉간 가공량	총 압하 분배 최적화

구체적인 개선 방안은 소재, 설비 및 실제 생산 조건에 맞춰 선정합니다.

CRM 정밀 다단 압연 솔루션

Sky Bluer Environmental Technology Co., Ltd.(CRM)는 맞춤형 정밀 압연 시스템을 개발하며 적용 분야는 다음과 같습니다:

‑ 스프링강 평선

‑ 스테인리스 평선

‑ 탄소강 평선

‑ 동 평선

‑ 합금강 평선

‑ 정밀 이형 선재

당사의 엔지니어링 방법론은 다음을 통합합니다:

✓ 소재 분석

✓ 패스 설계

✓ 정밀 롤 설계

✓ 압연기 선정

✓ 장력 제어

✓ 레이저 인라인 측정

✓ 서보 제어

✓ PLC 자동화

✓ 권취 시스템

고객 파라미터에 기반한 완전한 생산 솔루션을 제공합니다:

‑ 투입 선재

‑ 소재 등급

‑ 완제품 폭

‑ 완제품 두께

‑ 치수 공차

‑ 표면 요건

‑ 생산 속도

CRM은 범용 파라미터를 사용하지 않고 목표 완제품 기준으로 압연 공정을 역설계합니다.

자주 묻는 질문

1. 다단 평선 압연이 무엇인가요? 다단 평선 압연은 원료 선재를 평선으로 만들기 위한 총 변형량을 여러 제어된 압연 패스에 분배하는 공법입니다.
2. 왜 단일 패스로 평선을 만들지 않나요? 단회 대량 압하는 압연 부하 과다, 불안정한 금속 유동, 가공경화 가속을 유발하며 모서리 균열과 선재 파단 위험을 높입니다.
3. 단일 패스 압하율은 어떻게 결정하나요? 소재 등급, 투입 치수, 완제품 치수, 압연 설비, 공차 요건 및 소재 변형 거동에 따라 결정합니다.
4. 패스 수가 많을수록 품질이 좋은가요? 아닙니다. 패스 수가 적으면 변형이 과다하고 너무 많으면 생산성이 떨어지며 불필요한 가공경화가 발생합니다. 최적 패스는 품질과 효율의 균형입니다.
5. 패스 설계가 평선 폭에 미치는 영향은 무엇인가요? 두께 압하 시 소재가 측면으로 유동하며 폭 확장이 일어납니다. 그러므로 패스 설계에서 두께 압하와 단면 폭 확장을 동시에 관리해야 합니다.
6. 다단 압연이 스프링강에 미치는 영향은 무엇인가요? 제어된 다단 압연은 냉간 변형을 분산시켜 가공경화, 금속 유동 및 치수 안정성을 관리합니다. 구체적인 공정은 강종에 따라 달라집니다.
7. 장력 제어와 패스 설계의 연관성은 무엇인가요? 안정적인 장력은 모든 패스에서 예측 가능한 금속 유동을 보장합니다. 장력이 불안정하면 치수 편차, 파단, 불균일 변형이 발생합니다.
8. 다단 압연 라인에 인라인 측정을 적용할 수 있나요? 가능합니다. 레이저 인라인 측정은 생산 중 두께와 폭을 모니터링하고 공정 보정 및 폐루프 제어를 위한 데이터를 제공합니다.

결론

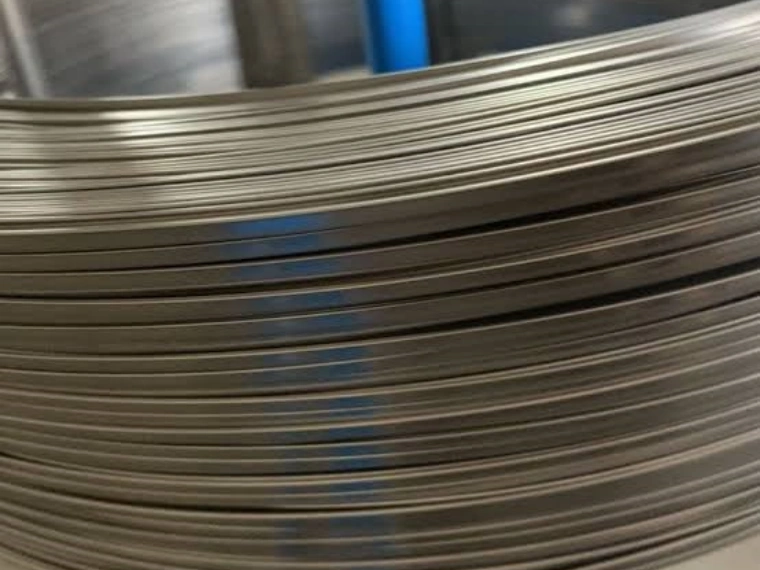

다단 평선 압연은 원선 혹은 기타 원자재를 제어된 변형을 통해 정밀 평단면으로 가공하는 공정입니다.

공정의 성공은 다음 요소의 균형에 달려 있습니다:

‑ 총 압하율

‑ 단일 패스 압하율

‑ 패스 순서

‑ 소재 변형 특성

‑ 롤 기하학

‑ 장력 제어

‑ 인라인 측정

고강도 스프링강 및 기타 정밀 소재의 경우 각 패스에 변형을 적절히 분배하면 금속 유동, 치수 안정성 및 공정 신뢰도가 개선됩니다.

목표는 단순히 선재를 빠르게 압하하는 것이 아닙니다.

핵심은 모든 공정 단계에서 변형을 관리하여 요구되는 완제품 기하학을 확보하는 것입니다.

Sky Bluer Environmental Technology Co., Ltd.(CRM)는 맞춤형 정밀 압연기와 평선 토탈 솔루션을 제공하며 공정 엔지니어링, 정밀 공구, 장력 제어, 인라인 측정 및 자동화를 통합합니다.

원형 선재부터 정밀 평선까지 모든 패스는 중요합니다.
