소개
종이 피복 구리 평각선은 전력용 및 배전용 변압기 권선에 가장 널리 사용되는 절연 도체 중 하나입니다. 높은 전기 전도성을 가진 직사각형 구리 도체에 한 겹 또는 여러 겹의 전기 절연지를 감아, 변압기 권선 과정과 장기간 운전 중에 전기 절연과 기계적 보호를 동시에 제공합니다.
변압기 제조업체에게 도체 성능은 절연지 자체에만 좌우되지 않습니다. 종이 절연층 아래에 있는 무절연 직사각형 구리 도체의 치수 정밀도, 코너 반경, 표면 품질, 기계적 상태 및 직진도는 종이 피복 품질과 권선 일관성에 직접적인 영향을 줄 수 있습니다.
따라서 정밀 구리 평각선 생산은 종이 피복 변압기 도체 제조에서 매우 중요한 전단 공정입니다.

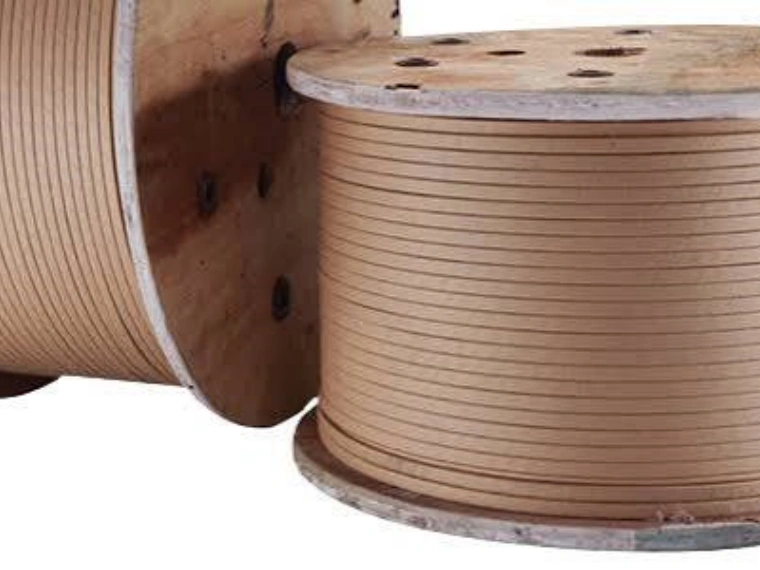

종이 피복 구리 평각선이란?
종이 피복 구리 평각선은 직사각형 구리 도체를 전기 절연지로 감싼 구조입니다.
간단한 구조는 다음과 같습니다.
직사각형 구리 도체 → 종이 절연층 → 완성된 종이 피복 도체
변압기 설계에 따라 다양한 절연지와 래핑 구조를 선택할 수 있습니다.
일반적인 도체 특성은 다음과 같습니다.
| 항목 | 일반적인 요구사항 |
|---|---|
| 도체 재질 | Cu-ETP / 무산소동 |
| 도체 형상 | 직사각형 / 평각 |
| 폭 | 약 2–20 mm |
| 두께 | 약 0.8–6 mm |
| 폭 공차 | ±0.01–0.03 mm |
| 두께 공차 | ±0.005–0.02 mm |
| 코너 반경 | 사양에 따라 제어 |
| 구리 상태 | 일반적으로 연질 / 소둔 |
| 표면 | 매끄럽고 결함이 없음 |
| 절연 | 전기 절연지 |
| 종이 층수 | 변압기 설계에 따라 결정 |
실제 치수, 절연 두께, 종이 등급 및 도체 공차는 변압기 사양과 적용 표준에 따라 달라집니다.

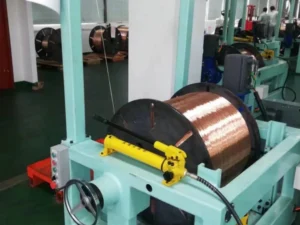

무절연 도체 자체에 대한 자세한 내용은 Bare Rectangular Copper Wire: Types, Applications and Manufacturing을 참조하십시오.
변압기 권선에 평각 구리 도체를 사용하는 이유
변압기 권선은 제한된 권선 공간 안에 많은 양의 도전성 재료를 배치해야 합니다.
원형 구리선과 비교하면 직사각형 구리 도체는 더 조밀하게 배치할 수 있습니다.
| 특성 | 원형 구리선 | 직사각형 구리선 |
|---|---|---|
| 도체 형상 | 원형 | 직사각형 |
| 공간 활용도 | 낮음 | 높음 |
| 층 배열 | 덜 조밀함 | 더 조밀함 |
| 권선 형상 | 일반적 | 정밀하게 제어 가능 |
| 대전류 대응 | 크기에 따라 다름 | 매우 적합 |
| 치수 요구사항 | 보통 | 더 높음 |
직사각형 단면은 인접한 도체를 더 가깝게 배치할 수 있게 하여 변압기 설계자가 권선 형상을 최적화하는 데 도움이 됩니다.
이는 특히 중대형 변압기에서 중요합니다. 이러한 변압기에서는 권선 치수, 도체 단면적, 냉각 및 절연이 정밀하게 조정되어야 합니다.
변압기 도체 절연에 종이를 사용하는 이유
종이 절연은 우수한 전기 절연 특성과 변압기 절연 시스템과의 높은 호환성 때문에 유입식 변압기에 널리 사용됩니다.
일반적인 절연 재료는 다음과 같습니다.
- 전기 절연용 크라프트지
- 내열성이 향상된 절연지
- 고밀도 절연지
- 기타 변압기용 셀룰로오스 재료
절연지는 일반적으로 직사각형 도체 주위에 제어된 방식으로 여러 겹 감깁니다.
절연 시스템은 특히 구리 도체의 가장자리와 코너 부분을 균일하게 덮어야 합니다.
따라서 종이 피복 공정 전에 무절연 구리선의 코너 반경과 표면 품질이 매우 중요합니다.
구리 도체의 일반적인 기술 요구사항
종이 절연을 적용하기 전에 무절연 직사각형 구리 도체는 엄격한 형상 및 표면 요구사항을 충족해야 합니다.
일반적인 기술 범위는 다음과 같습니다.
| 기술 항목 | 참고 범위 |
|---|---|
| 구리 등급 | C11000 / Cu-ETP / 무산소동 |
| 전도율 | 약 ≥97% IACS |
| 폭 | 2–20 mm |
| 두께 | 0.8–6 mm |
| 폭 공차 | ±0.01–0.03 mm |
| 두께 공차 | ±0.005–0.02 mm |
| 코너 반경 | R0.2–1.0 mm, 용도에 따라 다름 |
| 표면 조도 | 일반적으로 낮고 안정적으로 관리 |
| 직진도 | 권선 요구사항에 따라 결정 |
| 가장자리 상태 | 매끄럽고 버가 없음 |
| 기계적 상태 | 연질 / 소둔 |
이 수치는 일반적인 엔지니어링 참고값입니다. 실제 사양은 항상 변압기 제조업체의 도체 도면과 적용 표준을 따라야 합니다.
변압기 도체 생산 전용 장비에 대한 자세한 내용은 Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors를 참조하십시오.
변압기 권선에서 두께 공차가 중요한 이유
두께는 변압기용 평각선에서 가장 중요한 치수 항목 중 하나입니다.
도체 두께의 작은 편차도 여러 권선층에 걸쳐 누적될 수 있습니다.
예를 들어:
| 두께 편차 | 100층 | 300층 | 500층 |
|---|---|---|---|
| 0.002 mm | 0.20 mm | 0.60 mm | 1.00 mm |
| 0.005 mm | 0.50 mm | 1.50 mm | 2.50 mm |
| 0.010 mm | 1.00 mm | 3.00 mm | 5.00 mm |
이 간단한 계산은 변압기 도체 제조업체가 평균적인 완성 치수만 맞추는 것이 아니라 높은 치수 일관성을 요구하는 이유를 보여줍니다.
안정적인 두께는 권선 치수를 예측 가능하게 유지하고 종이 절연에 더 균일한 기초를 제공합니다.
종이 피복 전 코너 반경 요구사항
직사각형 도체를 완전히 날카로운 모서리를 가진 이상적인 직사각형으로 볼 수는 없습니다.
네 개의 코너에는 적절하게 제어된 반경이 필요합니다.
코너가 너무 날카로우면 종이 절연이 피복 및 권선 과정에서 더 큰 국부 기계적 응력을 받을 수 있습니다.
반대로 코너 반경이 너무 크면 실제 구리 단면과 도체 형상이 설계값에서 벗어날 수 있습니다.
| 코너 상태 | 가능한 영향 |
|---|---|
| 지나치게 날카로움 | 종이 절연 응력 증가 |
| 반경 불균일 | 절연 피복 불균일 |
| 반경이 지나치게 큼 | 도체 형상 변화 |
| 가장자리 버 | 종이 손상 가능 |
| 가장자리 균열 | 신뢰성 문제 |
| 안정적으로 제어된 반경 | 균일한 절연 공정 |
따라서 코너 반경은 폭과 두께와 함께 지정해야 합니다.
예를 들어 단순히:
5.00 × 2.00 mm
라고 지정하는 대신 다음과 같이 보다 완전한 사양을 사용할 수 있습니다.
- 폭: 5.00 ±0.01 mm
- 두께: 2.00 ±0.005 mm
- 코너 반경: R0.30 mm
표면 품질 요구사항
종이 피복을 한다고 해서 고품질 구리 표면이 필요하지 않은 것은 아닙니다.
무절연 도체의 표면 결함은 절연 및 권선 과정에서 문제를 일으킬 수 있습니다.
관리해야 할 주요 결함은 다음과 같습니다.
- 종방향 스크래치
- 버
- 가장자리 균열
- 롤 자국
- 구리 입자
- 표면 오염
- 산화
| 표면 문제 | 잠재적 영향 |
|---|---|
| 버 | 종이를 손상시킬 수 있음 |
| 깊은 스크래치 | 불규칙한 도체 표면 형성 |
| 롤 자국 | 치수 일관성에 영향 |
| 오염 | 절연 공정에 영향 |
| 산화 | 표면 품질 저하 |
| 가장자리 균열 | 도체 신뢰성에 영향 가능 |
따라서 롤 표면 품질, 가이드, 윤활, 장력 제어 및 취급 시스템은 도체 손상을 최소화하도록 설계되어야 합니다.
종이 피복 전 제조 공정
종이 피복 구리선의 품질은 종이 피복기에 들어가기 전부터 결정됩니다.
일반적인 전단 생산 공정은 다음과 같습니다.
구리 로드 → 신선 → 소둔 → 정밀 압연 → 온라인 측정 → 표면 검사 → 종이 피복 → 권취
원재료 상태와 최종 치수에 따라 신선 및 소둔 공정은 다르게 구성할 수 있습니다.

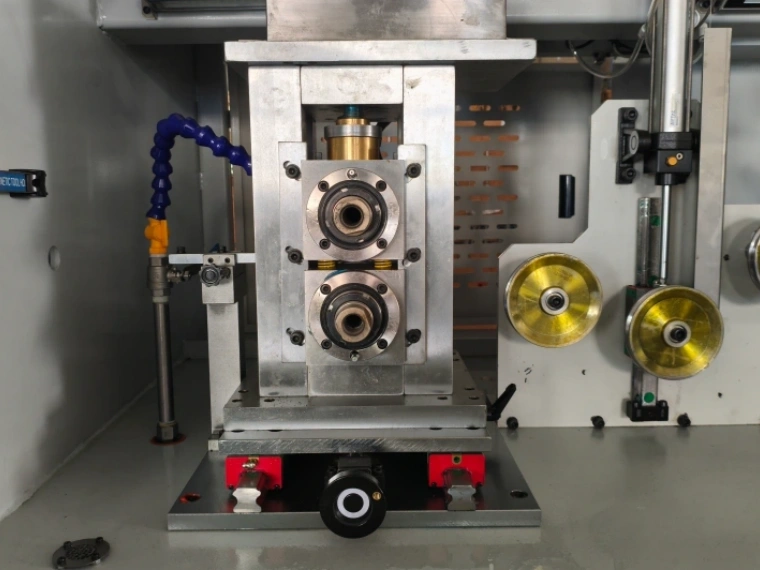

정밀 압연
압연 공정은 구리선을 필요한 직사각형 형상으로 가공합니다.
중요한 압연 항목은 다음과 같습니다.
| 압연 항목 | 주요 영향 |
|---|---|
| 롤 갭 | 완성 두께 |
| 롤 정렬 | 단면 대칭성 |
| 압하량 | 재료 변형 |
| 입구 장력 | 생산 안정성 |
| 출구 장력 | 치수 일관성 |
| 롤 표면 품질 | 구리 표면 품질 |
| 롤 형상 | 가장자리 및 코너 형성 |
| 압연 속도 | 생산성 및 공정 안정성 |
고정밀 변압기 도체의 경우 단일 대압하에 의존하기보다 여러 단계의 성형 및 사이징 공정을 적용할 수 있습니다.
변압기용 구리 평각선 온라인 측정
연속 생산에는 지속적인 치수 관리가 필요합니다.
현대적인 평각선 생산 라인에는 레이저 측정 장비를 통합하여 압연 중 도체를 지속적으로 모니터링할 수 있습니다.
| 측정 항목 | 목적 |
|---|---|
| 폭 | 완성 도체 폭 제어 |
| 두께 | 권선 치수 유지 |
| 라인 속도 | 장비 동기화 |
| 장력 | 안정적인 공정 유지 |
| 위치 | 도체 편심 및 이탈 방지 |
| 롤 위치 | 치수 조정 지원 |
폐루프 제어 시스템은 다음과 같은 방식으로 작동할 수 있습니다.
레이저 측정 → 치수 비교 → PLC → 압연 조정 → 연속 보정
이를 통해 장시간 생산 중 발생하는 치수 드리프트를 줄일 수 있습니다.
완전한 압연 시스템에 대한 자세한 내용은 Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries를 참조하십시오.
종이 피복 공정
직사각형 구리 도체가 요구되는 치수와 표면 상태를 충족하면 종이 절연을 적용합니다.
간단한 공정은 다음과 같습니다.
무절연 구리 평각선 → 장력 제어 → 종이 공급 → 종이 래핑 → 절연 검사 → 권취
종이 피복 공정의 중요한 항목은 다음과 같습니다.
| 항목 | 기능 |
|---|---|
| 종이 장력 | 균일한 피복 유지 |
| 래핑 각도 | 절연 구조 제어 |
| 중첩량 | 절연 틈 방지 |
| 종이 층수 | 절연 구조 결정 |
| 도체 장력 | 안정적인 이동 유지 |
| 권취 장력 | 완성 도체 보호 |
| 권취 품질 | 적절한 보관 및 취급 확보 |
구체적인 절연 설계는 변압기 제조업체의 요구사항에 따라 달라집니다.
따라서 전단 압연 공정과 후단 종이 피복 공정은 서로 연결된 제조 단계로 고려해야 합니다.
무절연 도체 치수와 완성 절연 치수의 차이
흔히 발생하는 실수 중 하나는 종이 피복 후 최종 치수만 지정하는 것입니다.
제조업체는 다음 두 가지를 구분해야 합니다.
무절연 도체 치수와 절연 후 전체 치수
예를 들어:
| 항목 | 무절연 도체 | 종이 피복 도체 |
|---|---|---|
| 폭 | 8.00 mm | 8.40 mm* |
| 두께 | 2.00 mm | 2.40 mm* |
| 코너 반경 | 제어된 구리 코너 반경 | 절연층으로 피복 |
| 표면 | 무절연 구리 | 종이 절연 |
| 공차 | 압연으로 제어 | 압연 + 절연으로 제어 |
*설명을 위한 예시 치수입니다.
최종 치수는 종이 두께, 피복 층수, 중첩량 및 압축 정도에 따라 달라집니다.
따라서 생산 라인을 설계할 때는 도체 형상과 절연 구조를 모두 고려해야 합니다.
종이 피복선과 에나멜 평각선의 차이
종이 피복과 에나멜 코팅은 서로 다른 두 가지 절연 방식입니다.
| 특성 | 종이 피복 구리선 | 에나멜 구리 평각선 |
|---|---|---|
| 절연 방식 | 전기 절연지 | 에나멜 코팅 |
| 절연 구조 | 감긴 층 | 코팅층 |
| 대표 적용 | 변압기 | 모터, 변압기, 코일 |
| 도체 형상 | 일반적으로 직사각형 | 원형 또는 직사각형 |
| 전단 압연 정밀도 | 높음 | 높음 |
| 표면 품질 요구사항 | 높음 | 매우 높음 |
| 주요 절연 제어 | 종이 장력 및 중첩량 | 코팅 두께 및 경화 |
두 제품 모두 고품질 무절연 도체에 의존하지만, 후단 제조 기술은 크게 다릅니다.
에나멜 직사각형 도체에 대한 자세한 내용은 What is Enamelled Copper Flat Wire? Applications and Benefits를 참조하십시오.
종이 피복 도체와 CTC
종이 피복 직사각형 구리선은 **연속 전위 도체(Continuously Transposed Conductors, CTC)**와도 구분해야 합니다.
CTC는 개별적으로 절연된 여러 개의 직사각형 구리 소선을 연속적으로 전위시켜 더 큰 도체 구조를 형성합니다.
| 제품 | 구조 |
|---|---|
| 종이 피복 평각선 | 단일 직사각형 도체 + 종이 |
| 에나멜 직사각형선 | 단일 도체 + 에나멜 |
| CTC | 다수의 절연 직사각형 소선 + 연속 전위 |
CTC는 도체 배열과 전자기 성능이 더 복잡해지는 대형 전력 변압기에서 특히 중요합니다.
자세한 내용은 CTC Production Line을 참조하십시오.
CTC 도체의 상세 구조, 응용 분야 및 장점은 별도의 기술 문서에서 다룰 수 있습니다.
생산 라인 사양을 결정하는 방법
종이 피복 구리 평각선 생산 솔루션을 설계하기 전에 여러 기술 항목을 확인해야 합니다.
| 필요한 정보 | 예시 |
|---|---|
| 구리 재질 | C11000 / 무산소동 |
| 입선 직경 | 3.0 mm |
| 무절연 완성 폭 | 6.0 mm |
| 무절연 완성 두께 | 2.0 mm |
| 폭 공차 | ±0.01 mm |
| 두께 공차 | ±0.005 mm |
| 코너 반경 | R0.30 mm |
| 구리 상태 | 연질 |
| 종이 종류 | 고객 지정 |
| 종이 층수 | 고객 지정 |
| 생산 속도 | m/min |
| 코일 중량 | kg |
| 온라인 측정 | 필수 / 선택 사항 |
이러한 항목을 제공하면 단순히 공칭 선재 치수만 기준으로 장비를 선택하는 것이 아니라 최종 변압기 도체 요구사항에 맞게 압연 및 절연 공정을 구성할 수 있습니다.
변압기 도체용 완전 생산 솔루션
완전한 변압기 도체 생산 시스템에는 다음 공정을 통합할 수 있습니다.
- 풀림
- 신선
- 소둔
- 정밀 압연
- 코너 반경 제어
- 폭 및 두께 온라인 측정
- 표면 검사
- 종이 피복
- 장력 제어
- 정밀 권취
정확한 구성은 고객의 원재료, 도체 치수, 생산 능력, 절연 요구사항 및 자동화 수준에 따라 달라집니다.
통합 평각선 생산 기술에 대한 자세한 내용은 Copper Flat Wire Production Line for Enameled and Paper Covered Conductors를 참조하십시오.
결론
종이 피복 구리 평각선은 전력용 및 배전용 변압기에서 중요한 권선 도체입니다.
안정적인 성능은 무절연 직사각형 구리 도체의 품질에서 시작됩니다.
종이 절연을 적용하기 전에 제조업체는 다음 항목을 정밀하게 제어해야 합니다.
- 폭과 두께
- 치수 공차
- 코너 반경
- 표면 품질
- 기계적 상태
- 직진도
- 생산 장력
종이 피복 공정에서는 종이 장력, 래핑 각도, 중첩량, 절연 두께 및 최종 권취 품질까지 추가로 관리해야 합니다.
정밀 압연, 온라인 치수 측정, 안정적인 장력 제어, 종이 피복 및 정밀 권취를 통합하면 제조업체는 더욱 균일하고 안정적인 변압기 도체 생산을 실현할 수 있습니다.
