서론
Roebel Bar 도체는 대형 모터, 발전기 및 기타 고출력 회전 전기기기에 사용되는 특수 전위(Transposed) 도체입니다. 일반적인 단일 직사각형 구리 도체와 달리, Roebel Bar는 개별적으로 절연된 여러 개의 구리 소선(Strand)으로 구성되며, 각 소선은 성형 및 전위되어 전체 도체 내부에서 주기적으로 서로 다른 위치를 차지하도록 설계됩니다.
이러한 구조는 대형 전기기기에서 특히 중요합니다. 도체의 크기와 자기장의 영향으로 인해 전류 분포가 불균일해지고 추가적인 손실이 발생할 수 있기 때문입니다.
제조 관점에서 Roebel Bar의 성능은 각 구리 소선의 품질에서 시작됩니다. 치수 정밀도, 소선 형상, 코너 반경, 표면 품질, 기계적 특성, 절연 상태 및 전위의 균일성은 최종 도체의 품질과 성능에 직접적인 영향을 미칩니다.
이 글에서는 모터 및 발전기용 Roebel Bar 도체의 구조, 응용 분야, 기술 요구사항, 구리 소선 제조 공정 및 주요 생산 고려사항을 자세히 살펴봅니다.

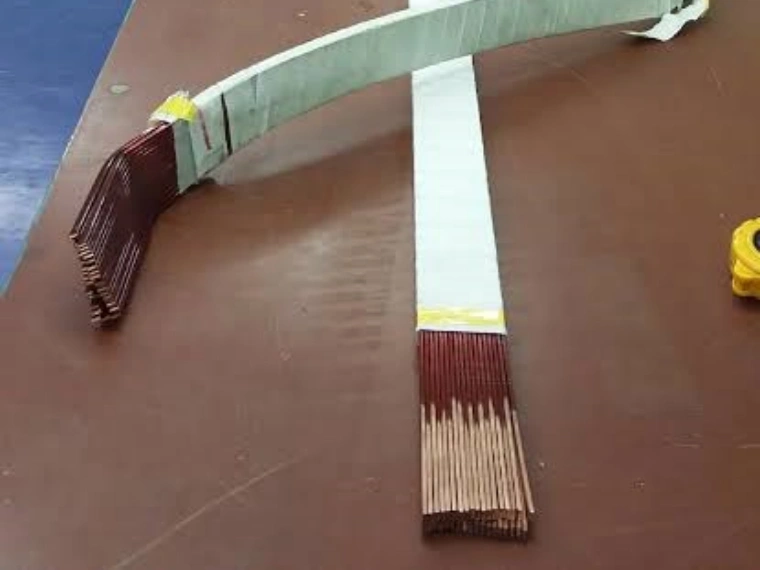

Roebel Bar 도체란 무엇인가?
Roebel Bar는 개별적으로 절연된 여러 개의 구리 소선을 조립하여 만든 전위 도체입니다.
각 소선은 도체의 길이 방향을 따라 위치가 변화하도록 성형되고 배열됩니다.
간략화된 제조 공정은 다음과 같습니다.
구리 로드 → 신선 → 직사각형 구리 소선 제조 → 소선 절연 → 소선 성형 → 전위 → Roebel Bar 조립
일반적인 특성은 다음과 같습니다.
| 항목 | 일반적인 설명 |
|---|---|
| 도체 재료 | 고전도성 구리 |
| 개별 소선 | 직사각형 / 프로파일 구리 |
| 소선 절연 | 용도에 따른 전기 절연 |
| 소선 수 | 전기기기 설계에 따라 결정 |
| 소선 배열 | 전위 배열 |
| 최종 구조 | 조립형 Bar 도체 |
| 주요 응용 분야 | 대형 모터 및 발전기 |
| 치수 공차 | 용도에 따라 결정 |
| 표면 요구사항 | 매끄럽고 결함이 없는 표면 |
| 기계적 상태 | 성형 및 전위에 적합한 상태 |
정확한 도체 형상은 전기기기의 설계, 전류 용량, 슬롯 치수, 전압 수준, 냉각 시스템 및 전자기적 요구사항에 따라 결정됩니다.
왜 전위 구조를 사용하는가?
대형 전기기기에서 도체는 복잡한 전자기장 환경에서 작동합니다.
큰 단면적을 가진 도체를 하나의 단일 솔리드 구리 도체로 제작하면 도체의 각 부분이 서로 다른 전자기적 조건에 노출될 수 있습니다. 이로 인해 순환 전류가 발생하거나 와전류에 의한 추가 손실이 증가할 수 있습니다.
이를 해결하는 방법 중 하나는 큰 도체를 여러 개의 작은 절연 소선으로 분할한 후 각 소선의 위치를 전위시키는 것입니다.
기본 원리는 다음과 같이 단순화할 수 있습니다.
대형 도체 → 여러 개의 작은 소선 → 개별 절연 → 제어된 전위 → 조립 도체
전위를 통해 각 소선은 전체 도체의 단면 내부에서 주기적으로 서로 다른 위치를 차지합니다.
이를 통해 각 소선이 경험하는 전자기적 조건을 보다 균일하게 만들 수 있으며, 대형 전기기기의 권선에서 발생하는 추가적인 손실을 줄이는 데 도움이 될 수 있습니다.
Roebel Bar 도체의 주요 응용 분야
Roebel Bar는 일반적인 소형 모터보다는 대형 회전 전기기기에 주로 사용됩니다.
대표적인 응용 분야는 다음과 같습니다.
| 응용 분야 | 주요 도체 요구사항 |
| 대형 발전기 | 높은 전류 용량 |
| 수력 발전기 | 장기간 안정적인 권선 성능 |
| 터보 발전기 | 전자기 손실 제어 |
| 대형 산업용 모터 | 고출력 권선 시스템 |
| 특수 발전기 | 용도에 맞는 특수 도체 형상 |
| 고출력 회전 전기기기 | 최적화된 전류 분포 |
도체 설계는 적용되는 전기기기에 따라 크게 달라질 수 있습니다.
전기기기에 사용되는 평각 구리 도체에 대한 보다 폭넓은 내용은 Copper Flat Wire for Motors and Generators: Applications and Requirements를 참조하십시오.
Roebel Bar의 구조
Roebel Bar는 단순한 하나의 구리선이 아니라 완전한 도체 시스템으로 이해해야 합니다.
그 성능은 서로 연관된 여러 구성 요소에 의해 결정됩니다.
구리 소선
개별 구리 소선은 실제 전류가 흐르는 전도 경로를 형성합니다.
주요 관리 항목은 다음과 같습니다.
- 폭
- 두께
- 단면 형상
- 코너 반경
- 표면 품질
- 기계적 특성
- 치수 공차
소선 절연
각 소선은 권선 설계에 따라 인접한 소선과 전기적으로 절연됩니다.
전위
소선은 Roebel Bar의 길이 방향을 따라 서로 위치를 교환하도록 성형되고 배열됩니다.
최종 Bar 형상
소선 조립 후 완성된 Roebel Bar는 고정자 또는 기타 권선 구조에서 요구하는 전체 치수 조건을 충족해야 합니다.
개별 구리 소선의 기술 요구사항
여러 개의 소선을 하나의 완성된 Roebel Bar로 조립해야 하기 때문에 각 소선의 치수 정밀도는 매우 중요합니다.
일반적인 엔지니어링 참고값은 다음과 같습니다.
| 항목 | 일반적인 요구사항 |
| 재료 | Cu-ETP / 무산소동 |
| 소선 폭 | 약 2–15 mm |
| 소선 두께 | 약 0.8–5 mm |
| 폭 공차 | ±0.01–0.03 mm |
| 두께 공차 | ±0.005–0.02 mm |
| 고정밀 두께 공차 | 약 ±0.005 mm까지 |
| 코너 반경 | 용도에 따라 결정 |
| 표면 | 매끄럽고 결함이 없어야 함 |
| 가장자리 상태 | 버(Burr)가 없어야 함 |
| 구리의 기계적 상태 | 용도별 요구사항에 따라 결정 |
| 전기전도도 | 고전도성 구리 |
위의 수치는 일반적인 엔지니어링 참고값이며 모든 Roebel Bar에 적용되는 보편적인 규격은 아닙니다.
실제 소선의 치수와 공차는 고객이 제공하는 도체 도면과 해당 모터 또는 발전기의 구체적인 설계 요구사항에 따라 결정해야 합니다.
고정밀 직사각형 구리 도체에 대한 자세한 내용은 Bare Rectangular Copper Wire: Types, Applications and Manufacturing을 참조하십시오.
소선의 치수 정밀도가 중요한 이유
여러 개의 소선으로 구성된 도체에서는 개별 소선의 치수 편차가 조립 과정에서 누적될 수 있습니다.
다음은 간단한 예입니다.
| 소선 1개당 두께 편차 | 10개 소선 | 20개 소선 | 30개 소선 |
| 0.002 mm | 0.02 mm | 0.04 mm | 0.06 mm |
| 0.005 mm | 0.05 mm | 0.10 mm | 0.15 mm |
| 0.010 mm | 0.10 mm | 0.20 mm | 0.30 mm |
실제 영향은 소선 배열과 Roebel Bar의 형상에 따라 달라지지만, 이 예시는 치수 균일성이 왜 중요한지를 보여줍니다.
따라서 제조업체는 소선의 평균 치수뿐만 아니라 소선 전체 길이에 걸친 지속적인 치수 안정성도 관리해야 합니다.
소선 형상과 전위
Roebel Bar용 소선은 일반적인 직선형 직사각형 구리선보다 높은 수준의 성형 특성이 요구됩니다.
제조 과정에서 각 소선은 설계된 전위 패턴을 따라야 하며, 동시에 도체 자체와 전기 절연의 건전성을 유지해야 합니다.
| 항목 | 제조에 미치는 영향 |
| 소선 폭 | 최종 Roebel Bar 형상 |
| 소선 두께 | 전체 도체 치수 |
| 가장자리 형상 | 성형 및 절연 공정에서의 거동 |
| 기계적 상태 | 소선의 성형성 |
| 치수 균일성 | 전위 안정성 |
| 절연 상태 | 전기적 분리 |
| 소선 정렬 | 최종 Roebel Bar 정밀도 |
따라서 상류의 정밀 압연 공정에서는 후속 소선 성형 공정까지 고려해야 합니다.
구리 소선의 폭과 두께가 요구조건을 충족하더라도 기계적 특성의 균일성이 부족하면 Roebel Bar 제조 과정에서 문제가 발생할 수 있습니다.
코너 반경과 가장자리 품질
코너 반경은 개별 구리 소선의 또 다른 중요한 관리 항목입니다.
지나치게 날카롭거나 손상된 가장자리는 후속 공정에서 절연 손상 위험을 증가시킬 수 있습니다.
| 가장자리 상태 | 발생 가능한 영향 |
| 날카로운 코너 | 절연층에 대한 응력 증가 |
| 버(Burr) | 절연 손상 가능성 |
| 불균일한 코너 반경 | 불균일한 소선 형상 |
| 가장자리 균열 | 신뢰성 저하 |
| 표면 스크래치 | 절연 성능에 영향을 줄 가능성 |
| 제어된 코너 반경 | 보다 안정적인 후속 가공 |
적절한 코너 반경은 소선 치수, 절연 시스템 및 성형 요구사항에 따라 결정됩니다.
운모 기반 절연 시스템을 사용하는 도체에 대해서는 Mica Insulated Rectangular Copper Wire for Motors and Generators를 참조하십시오.
표면 품질 요구사항
Roebel Bar용 소선 제조에서는 깨끗하고 안정적으로 관리된 구리 표면이 필요합니다.
일반적으로 피해야 할 결함은 다음과 같습니다.
- 스크래치
- 롤 자국
- 버(Burr)
- 가장자리 균열
- 구리 입자
- 산화
- 표면 오염
절연 후에도 소선은 추가적인 성형 및 조립 공정을 거치기 때문에 표면 결함은 더욱 중요한 문제가 될 수 있습니다.
따라서 압연 설비는 다음과 같은 조건을 제공해야 합니다.
- 고품질 롤 표면
- 안정적인 롤 정렬
- 제어된 윤활
- 정밀한 와이어 가이드
- 안정적인 장력
- 정밀하고 안정적인 권취
표면 품질은 소선 제조가 완료된 후에 수정하는 것이 아니라 초기 압연 공정부터 관리해야 합니다.
Roebel Bar용 구리 소선 제조 공정
Roebel 전위 공정을 수행하기 전에 먼저 고정밀 구리 소선을 생산해야 합니다.
일반적인 상류 공정은 다음과 같습니다.
구리 로드 → 신선 → 어닐링 → 정밀 압연 → 사이징 → 온라인 측정 → 표면 검사 → 소선 절연
신선
신선 공정은 구리선을 후속 정밀 압연에 적합한 상태로 준비하고 필요한 중간 선경을 확보하는 데 사용됩니다.
어닐링
구리의 기계적 상태는 후속 소선 성형에 적합해야 합니다.
따라서 요구되는 구리 특성에 따라 어닐링 공정을 생산 라인에 통합할 수 있습니다.

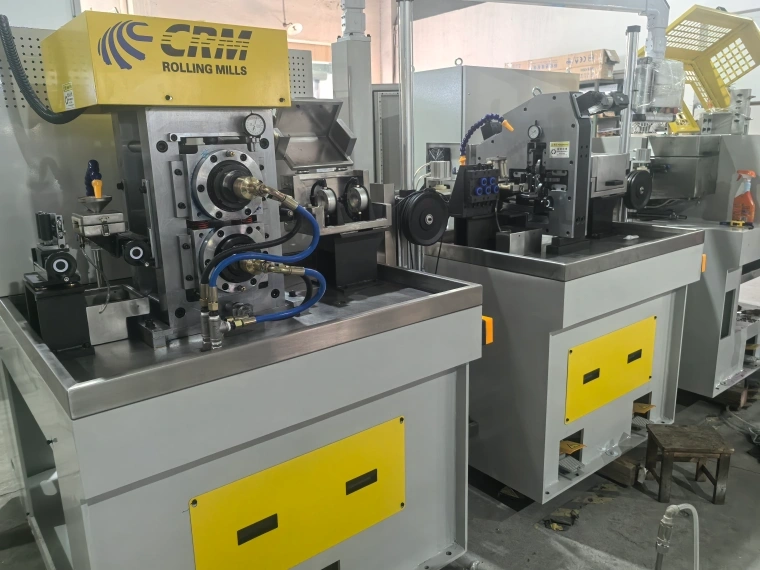

정밀 압연
압연 공정을 통해 소선의 직사각형 단면 형상이 만들어집니다.
| 압연 파라미터 | 주요 영향 |
| 롤 갭 | 소선 두께 |
| 롤 프로파일 | 단면 형상 |
| 롤 정렬 | 소선 대칭성 |
| 패스당 압하량 | 재료 변형 |
| 롤 표면 조도 | 구리 표면 품질 |
| 입구 장력 | 압연 안정성 |
| 출구 장력 | 치수 균일성 |
| 라인 속도 | 생산 안정성 |
보다 엄격한 치수 공차가 요구되는 경우 여러 단계의 압연 또는 사이징 공정을 적용할 수 있습니다.
온라인 측정 및 폐루프 제어
대량의 동일 규격 소선을 생산해야 하는 경우 연속 온라인 측정이 특히 중요합니다.
일반적인 온라인 측정 항목은 다음과 같습니다.
| 측정 항목 | 목적 |
| 폭 | 소선 치수 유지 |
| 두께 | 최종 형상 제어 |
| 위치 | 압연 중 정렬 유지 |
| 라인 속도 | 생산 설비 동기화 |
| 장력 | 재료 흐름 안정화 |
| 롤 위치 | 자동 보정 지원 |
폐루프 제어 시스템은 다음과 같이 나타낼 수 있습니다.
레이저 측정 → 치수 편차 → PLC 제어 → 롤 조정 → 소선 치수 보정
이러한 제어 시스템은 장시간 연속 생산 중에도 안정적인 치수를 유지하는 데 도움이 됩니다.
통합 정밀 압연 기술에 대한 자세한 내용은 Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors를 참조하십시오.
직사각형 구리 소선에서 Roebel Bar까지
개별 소선의 생산과 절연이 완료되면 성형 및 전위 공정으로 이동합니다.
간략화된 공정은 다음과 같습니다.
정밀 구리 소선 → 개별 절연 → 소선 성형 → 제어된 전위 → 소선 조립 → Roebel Bar 최종 성형 → 검사
이 단계에서는 여러 소선 사이의 정밀한 조정이 필요합니다.
중요한 관리 항목은 다음과 같습니다.
- 소선 위치
- 전위 형상
- 소선 장력
- 성형 정밀도
- 절연 보호
- Roebel Bar 전체 치수
- 최종 직진도
성형 공정은 구리 또는 소선 절연을 손상시키지 않으면서 요구되는 전위 구조를 형성해야 합니다.
Roebel Bar와 CTC 도체의 차이
Roebel Bar와 CTC 도체는 모두 전위 기술을 사용하지만 서로 다른 용도로 설계되므로 동일한 제품으로 간주해서는 안 됩니다.
| 특성 | Roebel Bar | CTC |
| 기본 구조 | 여러 개의 절연 소선 | 여러 개의 절연 소선 |
| 전위 | 있음 | 있음 |
| 일반적인 응용 | 모터 및 발전기 | 전력용 변압기 |
| 최종 도체 | Bar형 도체 | 연속 전위 권선 도체 |
| 소선 형상 | Roebel 성형용으로 설계 | 직사각형 CTC 소선 |
| 주요 설계 대상 | 회전 전기기기 | 변압기 권선 |
| 상류 정밀 압연 | 중요 | 중요 |
두 제품의 공통점은 여러 개의 절연 소선과 전위 구조를 사용한다는 것입니다.
주요 차이점은 도체의 형상, 전위 방식, 제조 공정 및 최종 전기적 응용 분야에 있습니다.
변압기 응용에 대해서는 CTC Conductors for Power Transformers: Structure, Applications and Benefits를 참조하십시오.
Roebel Bar와 일반 직사각형 구리선의 차이
일반적인 직사각형 구리 도체는 Roebel Bar보다 훨씬 단순한 구조를 가지고 있습니다.
| 특성 | 직사각형 구리선 | Roebel Bar |
| 도체 수 | 1개 | 여러 개의 소선 |
| 전위 | 없음 | 있음 |
| 개별 절연 | 제품에 따라 다름 | 설계에 따라 필요 |
| 제조 복잡성 | 낮음 | 높음 |
| 일반적인 응용 | 모터, 변압기, 코일 | 대형 회전 전기기기 |
| 전류 분포 최적화 | 제한적 | 전위를 통해 개선 |
| 소선 성형 | 불필요 | 필요 |
크기가 작거나 요구조건이 상대적으로 낮은 전기기기에서는 일반적인 직사각형 구리 도체로 충분할 수 있습니다.
그러나 도체 크기, 전류 및 전자기적 조건으로 인해 다중 소선 전위 구조가 요구되는 경우 Roebel 기술의 중요성이 더욱 커집니다.
Roebel Bar 생산의 품질 관리
품질 관리는 개별 소선뿐만 아니라 최종 조립된 Roebel Bar까지 포함해야 합니다.
개별 소선 검사
주요 검사 항목은 다음과 같습니다.
- 폭
- 두께
- 코너 반경
- 표면 상태
- 직진도
- 기계적 상태
- 전기전도도
- 절연 품질
완성된 Roebel Bar 검사
| 검사 항목 | 목적 |
| 전체 폭 | Bar 치수 확인 |
| 전체 두께 | 권선 구조와의 적합성 확인 |
| 소선 배열 | 전위 상태 확인 |
| 절연 상태 | 손상 여부 검사 |
| 표면 품질 | 조립 상태 확인 |
| 직진도 | 후속 코일 제조 용이성 확보 |
| 전기 시험 | 절연 시스템 검증 |
최종 검사 요구사항은 고객이 제공하는 도체 사양 및 전기기기 설계 요구조건에 따라 결정해야 합니다.
생산 설비 요구사항
완전한 Roebel Bar 도체 생산 시스템에는 여러 전문 제조 공정이 포함될 수 있습니다.
일반적인 생산 공정은 다음과 같습니다.
풀림 → 신선 → 어닐링 → 정밀 압연 → 온라인 측정 → 소선 절연 → 소선 성형 / 전위 → Roebel Bar 조립 → 검사
특히 상류 구리 소선 생산에 중점을 두는 제조업체의 경우 정밀 압연 공정이 매우 중요합니다.
일반적인 정밀 압연 라인의 주요 기능은 다음과 같습니다.
- 다단 정밀 압연
- 고정밀 롤 갭 조정
- 코너 반경 제어
- 온라인 레이저 측정
- 폐루프 치수 자동 보정
- 안정적인 장력 제어
- 표면 보호
- 정밀 권취
평각 도체의 종합적인 제조 기술에 대해서는 Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries를 참조하십시오.
생산 솔루션 선정 전에 필요한 정보
Roebel Bar용 소선 생산 설비를 설계하기 전에 개별 소선과 최종 도체에 대한 요구사항을 모두 명확하게 정의해야 합니다.
| 필요한 정보 | 예시 |
| 구리 재질 | C11000 / 무산소동 |
| 원재료 직경 | mm |
| 소선 폭 | mm |
| 소선 두께 | mm |
| 폭 공차 | ±mm |
| 두께 공차 | ±mm |
| 코너 반경 | R mm |
| 구리의 기계적 상태 | 고객 지정 |
| 소선 수 | 고객 지정 |
| 소선 절연 | 고객 지정 |
| 최종 Roebel Bar 치수 | mm |
| 전위 요구사항 | 고객 지정 |
| 생산 속도 | m/min |
| 코일 중량 | kg |
| 온라인 측정 | 필수 / 선택사항 |
이러한 파라미터를 제공하면 단순히 공칭 치수의 직사각형 구리선을 생산하는 것이 아니라 실제 Roebel Bar의 요구사항에 맞춰 상류 정밀 압연 공정을 설계할 수 있습니다.
결론
Roebel Bar 도체는 대형 모터, 발전기 및 기타 고출력 회전 전기기기를 위해 설계된 특수 다중 소선 전위 도체입니다.
그 성능은 다음과 같은 전체 도체 시스템의 통합적인 설계와 관리에 따라 결정됩니다.
- 구리 소선 치수
- 폭 및 두께 공차
- 코너 반경
- 표면 품질
- 기계적 상태
- 소선 절연
- 성형 정밀도
- 전위 균일성
- 최종 Bar 형상
전위는 Roebel Bar의 핵심 구조적 특징 중 하나이지만, 최종 도체의 품질은 훨씬 이전 단계인 각각의 고정밀 직사각형 구리 소선 제조 공정에서부터 결정되기 시작합니다.
신선, 어닐링, 정밀 압연, 온라인 치수 측정, 장력 제어 및 정밀 권취 공정을 통합함으로써 제조업체는 후속 절연 및 Roebel Bar 제조 공정에 적합한 균일하고 안정적인 구리 소선을 생산할 수 있습니다.
