고정밀 평선 압연용 롤 설계 원리

서론

정밀 스프링강 평선 제조에서 고품질 제품을 구현하기 위한 요소는 압연 밀 본체 구조만이 아닙니다. 압연 롤 설계는 소재 금속 유동, 치수 정밀도, 모서리 품질, 표면 마감 및 생산 안정성에 직접적인 영향을 미칩니다.

고탄소 스프링강 및 합금 스프링강 소재의 경우 롤 설계가 부적절하면 불균일 변형, 모서리 균열, 과도한 잔류응력, 치수 불안정 등의 불량이 발생합니다.

안정적인 평선 압연 공정을 구현하려면 아래 항목에 대한 종합적인 이해가 필수적입니다.

• 롤 직경 선정 기준
• 롤 홈 기하학 형상
• 압연 패스 설계
• 롤 소재 기계적 성능
• 접촉 압력 분포

현대 정밀 압연 시스템은 최적화된 롤 설계에 서보 제어, 온라인 측정 및 자동 보정 기술을 결합하여 균일한 양산 품질을 확보합니다.

스카이 블루어 환경기술 유한회사(CRM)는 전 세계 스프링강 평선 제조사용 맞춤형 정밀 압연 솔루션을 개발하며, 선재 투입부터 최종 치수 관리까지 모든 압연 부품을 최적화합니다.

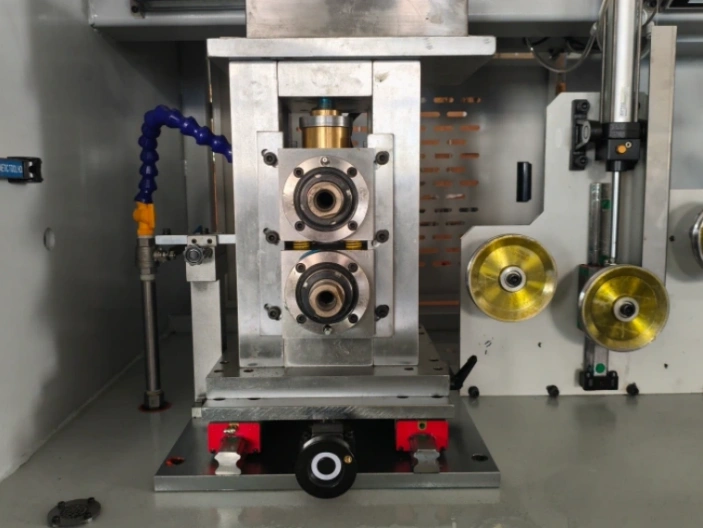

평선 압연에서 롤 설계의 중요성

냉간 압연 과정에서 롤은 변형력을 소재에 전달하는 직접 접촉 부품으로, 설계 사양이 아래 항목에 모두 영향을 줍니다.

요소	영향 내용
롤 직경	압연 하중 및 변형 안정성
홈 설계	금속 유동 양상 및 최종 단면 형상
패스 기하 형상	압하 효율
롤 소재	내마모성 및 제품 표면 품질
롤 표면 마감	제품 표면 상태 및 마찰 거동

일반 강판 압연과 달리 정밀 평선 압연은 완제품에 매우 엄격한 치수 기준이 적용되므로 미세 제어가 필수입니다.

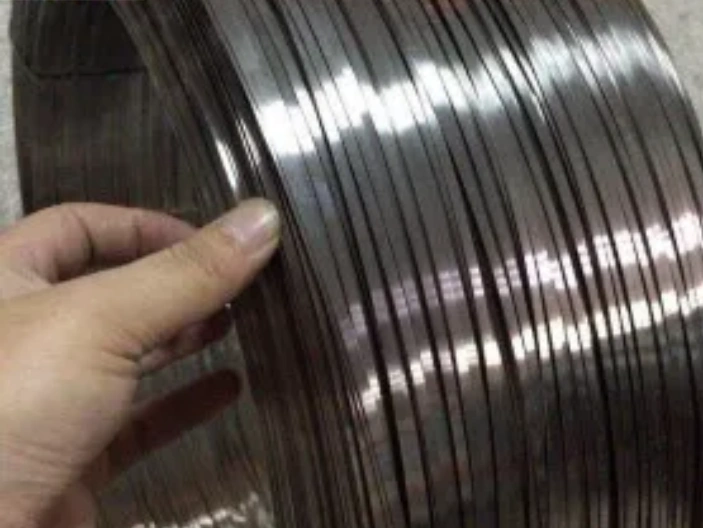

스프링강 평선 표준 품질 요구사항

파라미터	일반 요구 규격
두께 공차	±0.005–0.01 mm
폭 공차	±0.01 mm
모서리 반경 제어	일정한 R 형상 유지
표면 조도	Ra ≤0.8 μm
직진도	≤3/1000

이러한 까다로운 기준을 만족하기 위해 롤 설계는 핵심 기술 변수로 작용합니다.

롤 직경 선정 원리

롤 직경은 정밀 압연에서 가장 중요한 설계 파라미터 중 하나입니다.

큰 직경 롤의 장점

• 압연 안정성 향상
• 롤 자체 탄성 변형 감소
• 두께 균일성 확보

단점

• 압연 하중 상승
• 설비 전체 사이즈 증대
• 전력 소모량 증가

작은 직경 롤의 장점

• 변형 효율 높음
• 필요 압연 하중 낮음
• 소재 물림 성능 우수

단점

• 롤 휨 변형 증가
• 치수 안정성 저하

롤 직경별 특징 및 적용 분야

롤 종류	장점	적용 대상
소직경 롤	높은 압하 효율	극세선 압연
중직경 롤	하중과 정밀도 균형	일반 평선 생산
대직경 롤	초고안정성	대압하 가공 공정

정밀 스프링강 평선 생산 시 롤 직경은 아래 조건에 따라 선정해야 합니다.

• 소재 인장 강도
• 투입 원선 직경
• 패스별 압하율
• 최종 제품 공차 기준
• 요구 압연 하중

평선 압연용 롤 홈 설계

롤 홈 형상은 원선이 단계별로 최종 평선 단면으로 변형되는 과정을 결정합니다.

홈 설계가 불량할 경우 발생하는 문제

• 소재 넘침 현상
• 불균일한 폭 확장
• 모서리 균열 발생
• 표면 흠집 결함

전문적인 패스 설계는 조압 패스, 중간 패스, 마무리 패스로 분류됩니다.

조압 패스

주 목적

• 안정적인 초기 변형 구축
• 원형 단면을 중간 타원형 형상으로 변환 특징
• 높은 압하 능력 확보
• 금속 유동을 제어하는 홈 형상 적용

중간 패스

주 목적

• 점진적으로 선재 폭 확장
• 두께 감소 진행
• 모서리 형상 형성 관리

마무리 패스

주 목적

• 목표 최종 치수 구현
• 표면 품질 개선
• 단면 치수 안정화

홈 설계 핵심 변수 및 역할

파라미터	기능
홈 반경	모서리 형상 제어
홈 깊이	소재 충전량 결정
홈 각도	금속 유동 방향 조절
간극 여유	소재 과충전 방지

스프링강 평선용 홈 기하학 설계 시 최종 스프링 성형 가공 조건까지 함께 고려해야 합니다.

패스 설계와 금속 유동 제어

패스 설계는 압하율 최적화와 밀접하게 연관됩니다.

잘 설계된 패스는 아래 효과를 제공합니다.

• 균일한 소재 변형
• 내부 잔류응력 감소
• 안정적인 기계적 물성 확보

설계 단계에서 반드시 고려해야 하는 제어 항목은 다음과 같습니다.

폭 확장 관리

평선 압연 중 소재는 자연스럽게 측면으로 폭이 늘어나는 현상이 발생합니다.

폭 확장이 통제되지 않으면

• 폭 공차 편차 증가
• 모서리 형상 불안정화

중립점 제어

중립점은 전진 슬립과 후진 슬립이 전환되는 지점을 의미합니다.

설계 오류 시 발생 문제

• 표면 마찰력 상승
• 롤 마모 가속화
• 제품 표면 결함 증가

압하량 분배

총 변형량을 여러 패스에 분산하여 가공해야 안정적인 품질을 얻을 수 있습니다.

패스 종류	적정 압하율 범위
조압 패스	15–25%
중간 패스	10–20%
마무리 패스	5–10%

최종 마무리 패스는 완제품 품질을 결정하므로 더욱 정밀한 홈 설계가 요구됩니다.

스프링강 압연용 롤 소재 선정

롤 소재는 설비 수명과 제품 품질에 직접적인 영향을 미칩니다.

고강도 스프링강 가공에 사용하는 롤은 아래 성능을 만족해야 합니다.

• 높은 경도
• 우수한 내마모성
• 안정적인 표면 유지력
• 내피로성 확보

주요 롤 소재별 특징 및 적용 분야

롤 소재	특성	적용 범위
공구강	높은 표면 경도	일반 정밀 압연 라인
고속도강(HSS)	내마모성 매우 우수	고속 양산 생산 라인
초경합금(텅스텐 카바이드)	초고내마모성	초정밀 제품 생산
특수 합금강	종합 성능 균형	맞춤형 특수 가공 라인

고탄소 스프링강 생산 라인의 마무리 패스 롤은 장시간 양산 시 치수 변화가 적은 초경합금 롤을 주로 채택합니다.

롤 표면 마감과 완제품 품질

롤 표면 상태가 그대로 선재 표면에 전사되므로 롤 표면 관리는 필수입니다.

롤 표면 품질 불량으로 발생하는 제품 결함

• 선재 표면 긁힘
• 전사성 흔적 자국
• 불균일 표면 광택
• 피로 균열 발생 위험 증가

정밀 압연용 롤 표면 요구사항

• 정밀 연삭 가공 완료
• 표면 조도 제어
• 안정적인 기하 형상 유지

표면 관리 기준

파라미터	기준값
롤 표면 조도	Ra 0.2–0.6 μm
롤 치수 정밀도	마이크로미터 단위 관리
단면 형상 정밀도	완제품 공차 기준에 맞춰 제작

표면 결함이 스프링 부품의 피로 수명을 단축시키므로 고품질 연삭 롤 사용이 필수적입니다.

롤 설계와 정밀 압연 시스템 통합

정밀 압연 시스템의 성능은 압연 밀 본체 구조만으로 결정되지 않습니다. 롤 설계, 롤 소재 선택, 패스 홈 형상은 평선의 치수 정밀도, 표면 품질, 생산 안정성을 좌우하는 핵심 변수입니다.

CRM 현대식 압연 시스템 통합 구성 및 기능

시스템 구성	주요 역할
정밀 가공 롤	균일하고 정밀한 소재 변형 수행
서보 간극 조절 장치	자동 롤 간극 보정
레이저 측정 시스템	온라인 실시간 품질 검사
PLC 통합 제어	전 공정 파라미터 최적화
폐루프 제어 시스템	연속 생산 시 품질 안정 유지

품질 관리에 미치는 롤 설계 영향

적절한 롤 설계는 연속 평선 생산 과정에서 두께 공차, 표면 마감, 모서리 품질을 일정하게 유지하며, 균일한 제품 물성 확보의 기반이 됩니다.

주요 품질 관리 지표

• 두께 편차
• 폭 치수 정밀도
• 모서리 반경 균일성
• 표면 조도
• 선재 직진도

분야별 최적화 롤 설계 방안

적용 제품에 따라 차별화된 롤 설계 전략을 적용해야 합니다.

자동차 밸브 스프링용 롤 설계 요건

• 높은 내피로성 구현
• 장기 생산 시 치수 안정성 유지
• 완벽한 표면 품질 확보

산업용 정밀 스프링용 롤 설계 요건

• 균일한 탄성 복원력 확보
• 정확한 단면 기하 형상 유지
• 장기 사용 안정적인 기계 성능

전자 부품용 스프링 선재 롤 설계 요건

• 초미세 치수 공차 관리
• 매끈한 표면 마감
• 단면 편차 최소화

CRM 엔지니어는 아래 조건에 맞춰 최적화된 롤 압연 솔루션을 설계합니다.

• 소재 그레이드
• 완제품 단면 형상
• 생산 속도
• 요구 정밀도 수준

자주 묻는 질문(FAQ)

1. 정밀 평선 압연에서 롤 설계가 중요한 이유는 무엇인가요? 롤 설계는 변형 중 소재 금속 유동 방식을 통제하며, 두께 정밀도, 모서리 품질, 표면 마감 및 생산 안정성에 직접적인 영향을 미치기 때문입니다.
2. 롤 직경이 평선 품질에 미치는 영향은 무엇인가요? 롤 직경은 압연 하중, 롤 휨 변형 및 변형 안정성을 결정합니다. 적합한 직경 선택으로 균일한 치수를 유지하고 각종 불량을 줄일 수 있습니다.
3. 스프링강 평선 생산에 적합한 롤 소재는 무엇인가요? 공구강, 고속도강, 초경합금 롤이 주로 사용되며, 최적 소재는 소재 경도, 생산 속도, 요구 정밀도에 따라 달라집니다.
4. 롤 홈 설계가 스프링강 선재 품질에 미치는 영향은 무엇인가요? 홈 기하 형상은 소재 충전 상태, 폭 확장 양상, 모서리 형성을 제어합니다. 홈 설계 오류는 균열 및 치수 편차를 유발합니다.
5. 조압 롤과 마무리 롤의 설계 차이는 무엇인가요? 조압 롤은 고효율 변형을 목표로 설계하고, 마무리 롤은 최종 치수 정밀도, 표면 품질 및 단면 안정화를 우선 고려합니다.
6. 한 가지 롤 설계로 여러 스프링강 그레이드에 적용 가능한가요? 불가능합니다. SAE1095, 60Si2Mn, SUP10 등 각 소재는 변형 특성이 상이하므로 소재별 최적화된 롤 홈 및 직경 설계가 필요합니다.

결론

롤 설계는 고품질 정밀 평선 생산의 핵심 코어 기술 중 하나입니다.

스프링강 및 기타 고강도 소재 가공 시 아래 요소의 최적 조합이 최종 제품 성능을 결정합니다.

• 롤 직경
• 롤 홈 기하 형상
• 압연 패스 설계
• 롤 소재 종류
• 롤 표면 마감 품질

정밀 압연 밀은 단순한 기계 장치가 아닌 종합 변형 제어 시스템으로, 모든 설계 파라미터가 최종 선재 품질에 연쇄적으로 영향을 줍니다.

스카이 블루어 환경기술 유한회사(CRM)는 전 세계 스프링강 평선, 이형 선재 및 고성능 금속 제품 제조사에 맞춤형 정밀 압연 솔루션을 제공합니다.
