서론

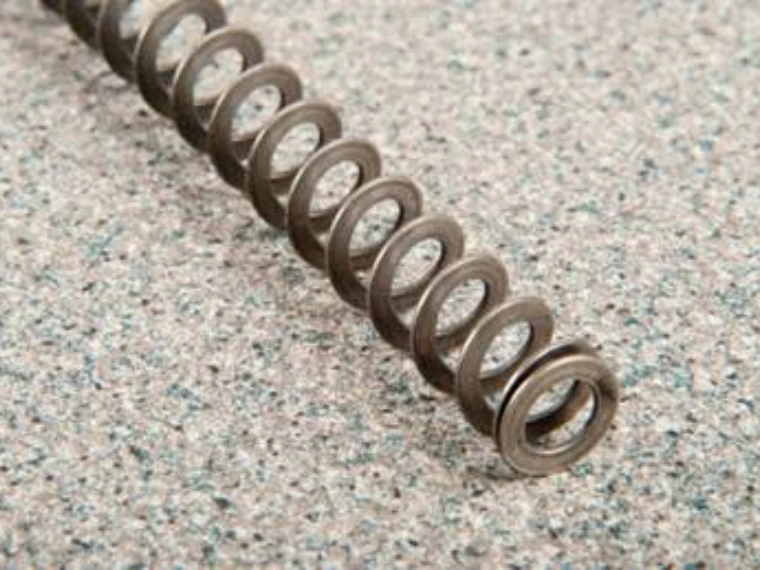

규소 크롬 스프링강은 고성능 스프링 제조에 사용되는 핵심 소재 중 하나입니다. 우수한 탄성 한계, 내피로성 및 높은 인장 강도 특성으로 인해 60Si2Mn, SUP10, SAE9254, 50CrV4 등의 소재가 자동차용 스프링, 산업용 스프링, 정밀 기계 부품에 광범위하게 적용됩니다.
그러나 고품질 규소 크롬 스프링 강 평선을 생산하는 것은 단순한 선재 평탄화 공정만으로는 불가능합니다. 일반 탄소강과 달리 규소 크롬 스프링강은 강도가 높고 가공 경화 현상이 뚜렷하여 성형 공정 난이도가 높습니다.
평선 생산 과정에서 제조사는 변형량, 표면 품질, 모서리 상태 및 치수 정밀도를 정밀하게 제어해야 합니다. 공급, 교정, 압연, 온라인 검사, 권취 공정이 통합된 완전한 정밀 압연 시스템이 안정적인 양산 구현에 필수적입니다.
스카이 블루어 환경기술 유한회사(CRM)는 높은 정밀도와 신뢰성 기준을 요구하는 고강도 스프링 강 평선 제조업체에 맞춤형 정밀 압연 솔루션을 제공합니다.
평선 생산용 규소 크롬 스프링강의 소재 특성
규소 크롬 스프링강은 기계적 물성이 강화된 합금 스프링강 계열입니다. 규소 첨가로 탄성이 향상되고 크롬 및 기타 합금 원소는 경화성과 내피로 성능을 개선합니다.
주요 사용 소재
| 소재 그레이드 | 적용 표준 | 주요 특징 | 적용 분야 |
|---|---|---|---|
| 60Si2Mn | GB | 고강도 및 우수한 내피로성 | 자동차용 스프링 |
| SUP10 | JIS | 탄성 및 인성이 뛰어남 | 차량용 스프링 부품 |
| SAE9254 | ASTM | 최상위 내피로 성능 | 중하중 산업용 스프링 |
| 50CrV4 | EN | 크롬-바나듐 합금강 | 고성능 고하중 스프링 |
해당 소재들의 대표 물성과 생산 공정에 미치는 영향은 다음과 같습니다.
| 물성 항목 | 생산 공정에 미치는 영향 |
|---|---|
| 높은 인장 강도 | 고강성 압연 장비 요구 |
| 심한 가공 경화 특성 | 패스당 변형량 정밀 제어 필요 |
| 높은 경도 | 롤 공구의 내마모 성능 강화 필요 |
| 우수한 내피로성 | 결함 없는 고품질 표면 확보 필수 |
스프링 부품은 반복 하중 환경에서 사용되므로 미세한 표면 흠집이나 치수 편차만으로도 제품 수명이 급격히 저하됩니다. 이 때문에 정밀 압연 기술이 제품 신뢰성 유지의 핵심 역할을 수행합니다.
규소 크롬 스프링 강 평선에 정밀 압연이 필수적인 이유
기존 전통적인 선재 가공 방식은 고성능 스프링 분야에 요구되는 정밀 제어 수준을 충족하기 어렵습니다. 정밀 압연은 사각형 및 평면 스프링 강 선재 생산에 여러 가지 독자적인 장점을 제공합니다.
1. 제어된 소재 변형
규소 크롬 스프링강은 변형 저항이 매우 높아 단일 패스에서 과도한 단면 축소 시 다음 문제가 발생합니다.
- 모서리 균열 발생
- 두께 불균일 현상
- 내부 응력 집중
다단 압연 공정으로 단계별로 단면을 축소하면 소재 유동이 원활해지고 치수 안정성이 크게 향상됩니다.
2. 개선된 표면 품질
스프링 강 부품은 표면 결함에 매우 민감하며, 미세 흠집이 사용 중 피로 균열의 기점으로 작용합니다.
정밀 압연 시스템을 통해 구현 가능한 효과
- 매끈한 표면 마감 구현
- 균일하고 안정적인 모서리 품질 유지
- 표면 손상 최소화
3. 정확한 치수 제어
스프링 제조사는 엄격한 두께 및 폭 공차 관리를 요구합니다. 선재 최종 단면 형상이 스프링 탄성력과 조립 정밀도에 직접적인 영향을 미치기 때문입니다.
일반 정밀도 기준
| 파라미터 | 달성 가능 정밀도 범위 |
|---|---|
| 두께 공차 | ±0.005–0.02 mm |
| 폭 공차 | ±0.01–0.05 mm |
| 직진도 | ≤3/1000 mm |
| 표면 조도 | Ra 0.4–0.8 μm |
완전형 정밀 압연 시스템 구성
현대식 규소 크롬 스프링 강 평선 생산 라인은 여러 모듈이 유기적으로 통합된 구조로 구성됩니다.
1. 권출 시스템
성형 전 선재를 안정적으로 공급하는 장치로 주요 기능은 다음과 같습니다.
- 연속적인 원자재 공급
- 일정한 장력 유지 제어
- 선재 가이드 안내
- 코일 원자재 적재 및 처리
고강도 스프링강 생산 시 장력 변동은 최종 치수 불량으로 이어지므로 안정적인 공급 제어가 매우 중요합니다.
2. 교정 유닛
압연 밀 진입 전 선재의 변형을 제거하는 공정으로 다음 변형 요소를 보정합니다.
- 초기 굽힘 변형
- 코일 권취로 인한 잔류 곡선 변형
- 공급 이송 편차
안정적인 교정 시스템은 압연 품질의 균일성을 높이고 치수 편차를 감소시킵니다.

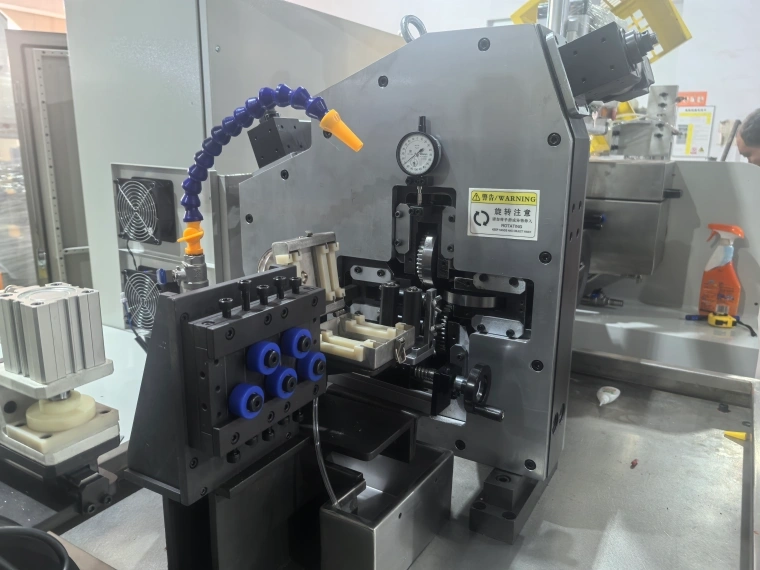

3. 정밀 압연 밀
규소 크롬 스프링 강 평선 성형의 핵심 장비입니다. 제품 사양에 따라 다음 기종을 선택할 수 있습니다.
- 2롤 정밀 압연 밀
- 4롤 터크스 헤드 압연 시스템
- 범용 다기능 압연 밀
일반 생산 사양 범위
| 파라미터 | 사양 범위 |
|---|---|
| 적용 소재 | 60Si2Mn, SUP10, SAE9254 |
| 투입 선재 직경 | 2–12 mm |
| 완제품 폭 | 1–30 mm |
| 완제품 두께 | 0.3–8 mm |
| 최대 생산 속도 | 30–350 m/min |
정밀 압연 밀에 요구되는 핵심 성능
- 고강성 본체 구조
- 미세 조정 가능한 롤 간극 제어
- 내마모성 압연 롤 공구
- 안정적인 서보 구동 제어 시스템
4. 온라인 측정 시스템
현대 스프링강 생산 라인에서는 실시간 검사용 레이저 측정 기술이 널리 사용됩니다.
측정 감시 항목
- 선재 두께
- 선재 폭
- 단면 형상 정밀도
폐루프 제어 시스템과 연동되어 압연 파라미터를 자동 보정함으로써 일정한 제품 품질을 유지합니다.
5. 권취 시스템
최종 평선을 균일한 코일 형태로 권취하는 공정으로 안정적인 권취 장치는 다음 기능을 제공합니다.
- 일정 장력 권취 제어
- 균일하고 깔끔한 코일 형성
- 운반 및 보관 편의성 확보
- 완제품 표면 손상 방지
규소 크롬 스프링강 압연 시 주요 기술적 난점
1. 모서리 품질 제어
스프링강은 강도가 높아 부적절한 변형 조건에서 모서리 균열이 쉽게 발생합니다. 최적화된 롤 설계와 단계별 변형 스케줄을 적용하여 매끈한 라운드 모서리를 구현해야 합니다.
2. 잔류 응력 관리
과도한 성형 압력은 내부 잔류 응력을 발생시키며, 후속 열처리 및 최종 스프링 성능에 악영향을 미칩니다. 다단 분산 압연 공정을 통해 응력 집중 현상을 억제합니다.
3. 장기 생산 안정성
자동차 및 산업용 부품 생산 현장은 장시간 연속 양산 시에도 일정한 품질 유지를 요구합니다. 온라인 측정 및 자동 제어 시스템이 공정 안정성을 확보하는 핵심 설비입니다.
CRM 스프링강 제조용 정밀 압연 맞춤 솔루션
스카이 블루어 환경기술 유한회사(CRM)는 고성능 금속 성형 현장에 최적화된 맞춤형 정밀 압연 시스템을 개발 공급합니다.
CRM 시스템은 다음 고객 요건에 기반하여 설계됩니다.
- 사용 소재 그레이드
- 완제품 선재 치수 규격
- 요구 치수 정밀도
- 목표 생산량
- 자동화 수준 요건
정밀 압연 기술, 실시간 온라인 측정 시스템, 고객 맞춤형 롤 공구 설계를 결합하여 스프링 제조사가 안정적이고 고효율로 규소 크롬 스프링 강 평선을 생산할 수 있도록 지원합니다.
자동차 스프링, 산업용 스프링, 정밀 기계 부품을 생산하는 기업에게 최적 설계된 압연 시스템은 균일한 제품 품질과 장기적인 양산 경쟁력의 기반이 됩니다.
결론
규소 크롬 스프링 강 평선 생산에는 고급 성형 기술과 정밀한 전 공정 제어가 필수입니다. 원자재 준비, 교정, 정밀 압연부터 온라인 검사까지 모든 단계가 최종 제품 성능에 직접적인 영향을 미칩니다.
완전 통합형 정밀 압연 시스템은 제조사에 더 높은 치수 정밀도, 개선된 표면 품질 및 향상된 생산 효율을 제공합니다.
다년간 축적된 전문 엔지니어링 경험과 맞춤형 장비 솔루션을 바탕으로 CRM은 전 세계 스프링 제조사가 까다로운 산업용 부품 생산에 필요한 안정적인 평선 생산 시스템을 구축할 수 있도록 지원합니다.
